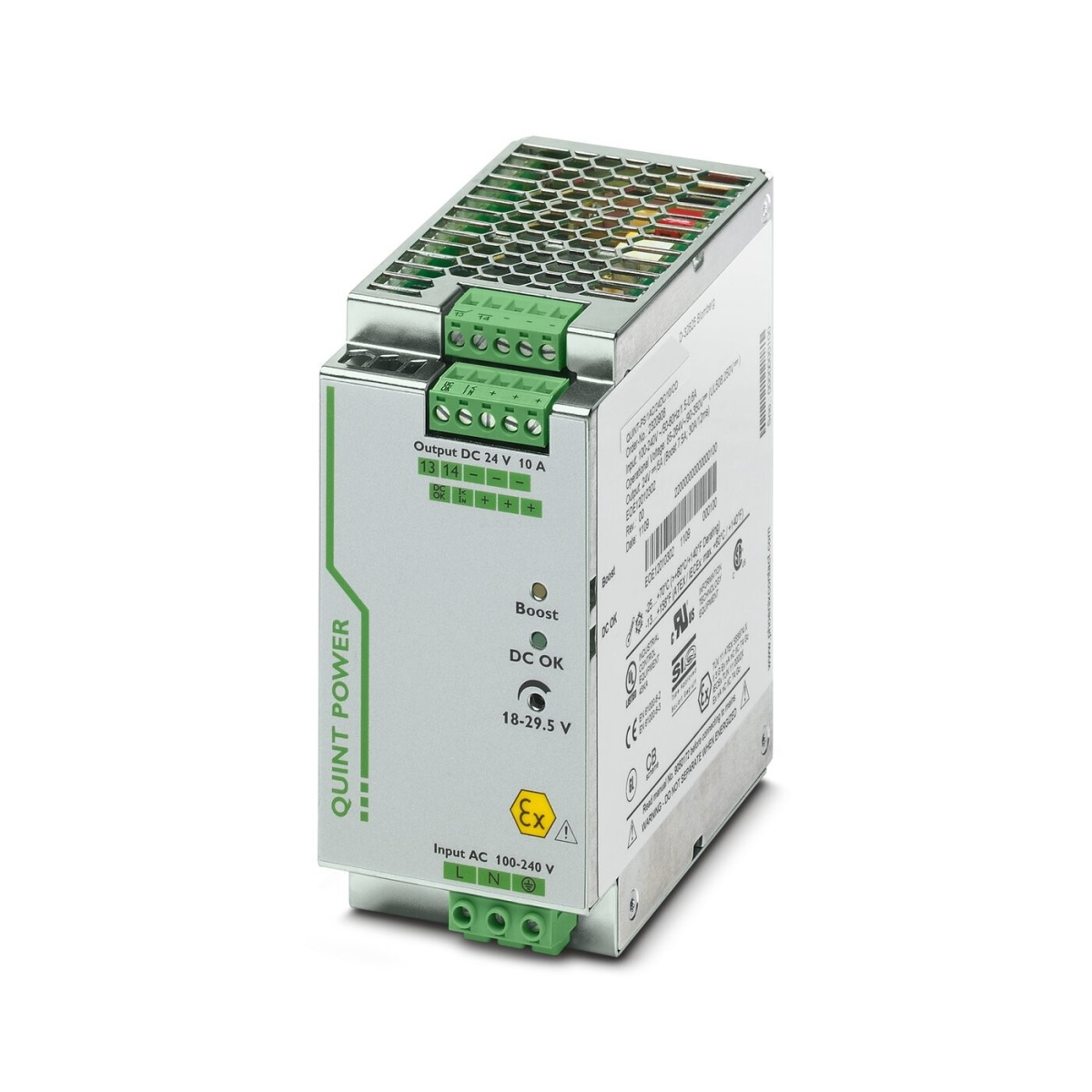

QUINT-PS/1AC/24DC/10/CO, Источник питания, с защитным покрытием
-
Артикул:2320911
-
Тип подключения:Винтовые зажимы
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке
-
Цвет:зеленый желтый
Источник питания, QUINT POWER, Винтовые зажимы, Установка на монтажной рейке, SFB Technology (Selective Fuse Breaking), вход: 1-фазный, выход: 24 В DC / 10 A
QUINT-PS/1AC/24DC/10/CO, Источник питания, с защитным покрытием
Страна производства - ТАИЛАНД
Технические данные
шт.
на сумму
35 700 ₽
без НДС
35 700 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Источник питания, QUINT POWER, Винтовые зажимы, Установка на монтажной рейке, SFB Technology (Selective Fuse Breaking), вход: 1-фазный, выход: 24 В DC / 10 A
Единица цен
1
Короткое описание
Источник питания, с защитным покрытием
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002540
ECLASS-11.0
27040701
Тип изделия
Источник питания
Степень загрязнения
2
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85044030
Тип подключения
Винтовые зажимы
Материал корпуса
Металл
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
КПД
тип. 92,5 % (230 В AC)
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-6-3
Номинальное напряжение
24 В DC ±1 %
Ширина
60 мм
122 мм
Глубина
125 мм
63 мм
Цвет
зеленый
желтый
Материал корпуса
Металл
Номинальное напряжение
24 В DC ±1 %
Длина снятия изоляции
7 мм
Момент затяжки, макс.
0,6 Нм
Мин. момент затяжки
0,5 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Рабочая высота
≤ 5000 м
Макс. допустимая отн. влажность воздуха (при эксплуатации)
100 % (При 25 °C, без выпадения конденсата)
Условия окружающей среды
Условия окружающей среды
Выходное напряжение
+ 24 В DC
Остаточная пульсация
< 50 мB(ДА) (при номинальном значении)
Напряжения изоляции, вход/PE
3,5 кВ AC (Типовое исп.)
2 кВ AC (Выборочное исп.)
Напряжения изоляции, выход/PE
500 В DC (Выборочное исп.)
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор, газонаполненный разрядник
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Защитное покрытие
да
Указания по монтажу
присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50
Время включения, типовое
< 0,15 c
Выбор подходящего предохранителя для защиты на входе
10 A ... 20 A (AC: Характеристика B, C, D, K)
Время автономной работы
тип. 36 мс (120 В AC)
тип. 36 мс (230 В AC)
Диапазон частот AC
50 Гц ... 60 Гц
Диапазон входных напряжений постоянного тока
90 В DC ... 410 В DC +5 % (UL 508: ≤ 300 V DC)
Тип напряжения питания
AC/DC
Рассеиваемая мощность, номинальная нагрузка, макс.
22 Вт
Диапазон настройки выходного напряжения (USet)
18 В DC ... 29,5 В DC (> 24 В DC, мощность постоянна)
Номинальный ток на выходе (IN)
10 A (-25 °C ... 60 °C, UOUT = 24 B DC)
Выходная мощность
240 Вт
Возможность последовательного подключения
да
Изменение хар-к
60 °C ... 70 °C (2,5 % / K)
Возможность параллельного подключения
да, резервирование и повышение мощности
Максимальное напряжение переключения
30 В AC
24 В DC
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
E/A/S
асимметричный
Разряд между контактами
8 кВ (Уровень контроля 4)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
15 кВ (Уровень контроля 4)
Излучение помех
EN 55011 (EN 55022)
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
20 В/м (Уровень контроля 3)
10 В/м (Уровень контроля 3)
Указание по индикации состояния
UOUT < 0,9 x UN: светодиод "DC OK" мигает
IOUT < IN: светодиод горит
СИД горит
Виды подачи сигнала
СИД
активный коммутационный выход
Релейный контакт
Индикатор состояния
UOUT > 0,9 x UN: светодиод "DC OK" зеленого цвета
IOUT > IN: светодиод "BOOST", желтого цвета
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Страна происхождения
TH
Вес/шт. (с упаковкой)
1 544,5 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU S-DE.BL08.W.00764
EAC Ex
ID допуска: RU C-DE.HB49.B.00004
ATEX
II 3 G Ex ec nC IIC T4 Gc
TÜV 11 ATEX 079480 X
cUL Listed
ID допуска: FILE E 199827
Описание продукта
QUINT POWER - источники питания с большим набором функцийДля выборочной, и поэтому экономичной защит
