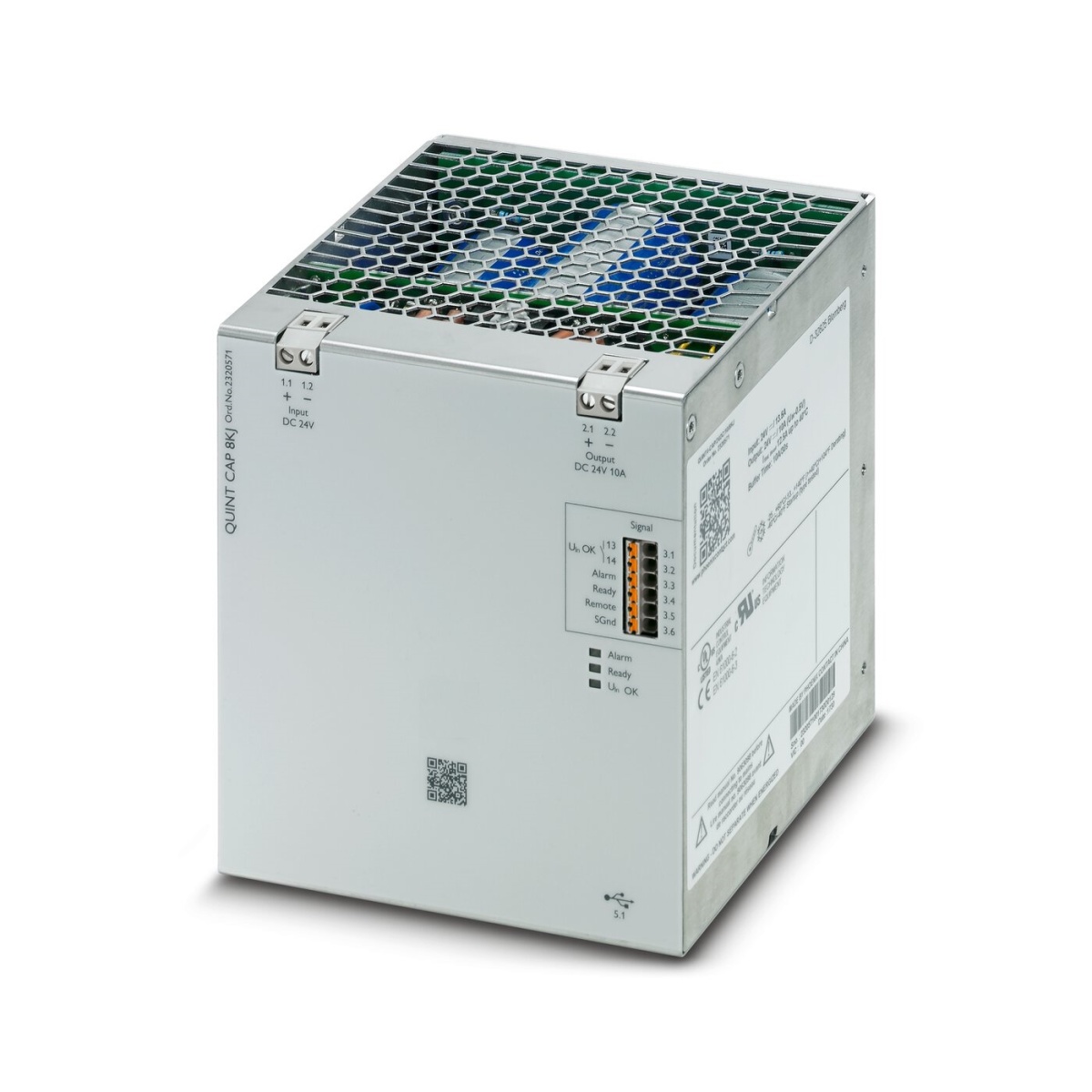

QUINT4-CAP/24DC/10/8KJ, Ёмкостный модуль
-
Артикул:2320571
-
Тип подключения:Винтовые зажимы Зажимы Push-in
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке
Ёмкостный модуль QUINT, с не требующим обслуживания энергоаккумулятором на основе двухслойного конденсатора, Установка на монтажной рейке, вход: 24 В DC, выход: 24 В DC / 10 A / 8 кДж включая смонтированный универсальный адаптер монтажной рейки UTA 107. Для настройки параметров можно использовать программу POWER MANAGEMENT SUITE (артикул № 1252232), представленную в разделе загрузок.
QUINT4-CAP/24DC/10/8KJ, Ёмкостный модуль
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
22 600 ₽
без НДС
22 600 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Ёмкостный модуль QUINT, с не требующим обслуживания энергоаккумулятором на основе двухслойного конденсатора, Установка на монтажной рейке, вход: 24 В DC, выход: 24 В DC / 10 A / 8 кДж включая смонтированный универсальный адаптер монтажной рейки UTA 107. Для настройки параметров можно использовать программу POWER MANAGEMENT SUITE (артикул № 1252232), представленную в разделе загрузок.
Единица цен
1
Короткое описание
Ёмкостный модуль
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002850
ECLASS-11.0
27040692
Тип изделия
Ёмкостный модуль
Степень загрязнения
2
Категория перенапряжения
Категория перенапряжения
Изоляционные характеристики
Изоляционные характеристики
Ожидаемый срок службы (электролитические конденсаторы)
Ожидаемый срок службы (электролитические конденсаторы)
Время
83352 ч
Номер таможенного тарифа
85322900
Тип подключения
Винтовые зажимы
Зажимы Push-in
Материал корпуса
Металл
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C (> 40 °C Derating: 1 %/K)
КПД
> 97 % (при заряженном энергоаккумуляторе)
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
Стандарты/нормативные документы
UL 61010-2-201
Длина
130 мм
Ширина
118 мм
Глубина
125 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
50 мм / 50 мм
Монтажное расстояние справа/слева
0 мм / 0 мм
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Материал корпуса
Металл
Длина оголяемой части
6,5 мм
8 мм
Момент затяжки
0,5 Нм ... 0,6 Нм
Тип подключения
Винтовые зажимы
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 60 °C
Степень защиты
IP20
Рабочая высота
≤ 4000 м
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 %
Температура окружающей среды (протестировано по типу запуска)
-40 °C
Условия окружающей среды
Условия окружающей среды
Выходное напряжение
24 В DC (зависит от входного напряжения)
22 В DC (стандартный (типовой))
Электрическая прочность
макс. 35 В DC (Защита от подключения с неправильной полярностью)
Входное напряжение
24 В DC (SELV)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 50 мм
Время автономной работы
5 мин. (1 A)
30 c (10 A)
Время включения
1 мс (Буферный режим работы)
Статичный Boost (IStat.Boost)
12,5 A
Возможность последовательного подключения
Нет
Защищен от короткого замыкания
да (С входным предохранителем)
да
Возможность параллельного подключения
нет
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
Разряд между контактами
6 кВ (Уровень контроля 3)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
8 кВ (Уровень контроля 3)
Излучение помех
EN 55016
EN 61000-6-3
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
Помехоустойчивость оборудования согласно EN 61000-6-2
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
10 В/м
Излучение электромагнитных помех
Излучение помех согласно EN 61000-6-3 и EN 61000-6-4
Вибрация (при эксплуатации)
0,7g
Маркировка
UL/C-UL Listed UL 508
UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups
Страна происхождения
CN
Вес/шт. (с упаковкой)
1 837 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU*DE*HB54.B05799/20
cUL Listed
ID допуска: FILE E 199827
cULus Listed
-
Описание продукта
Емкостный модуль QUINT CAP не требует обслуживания и рассчитан на применение в случае цикличных отка
