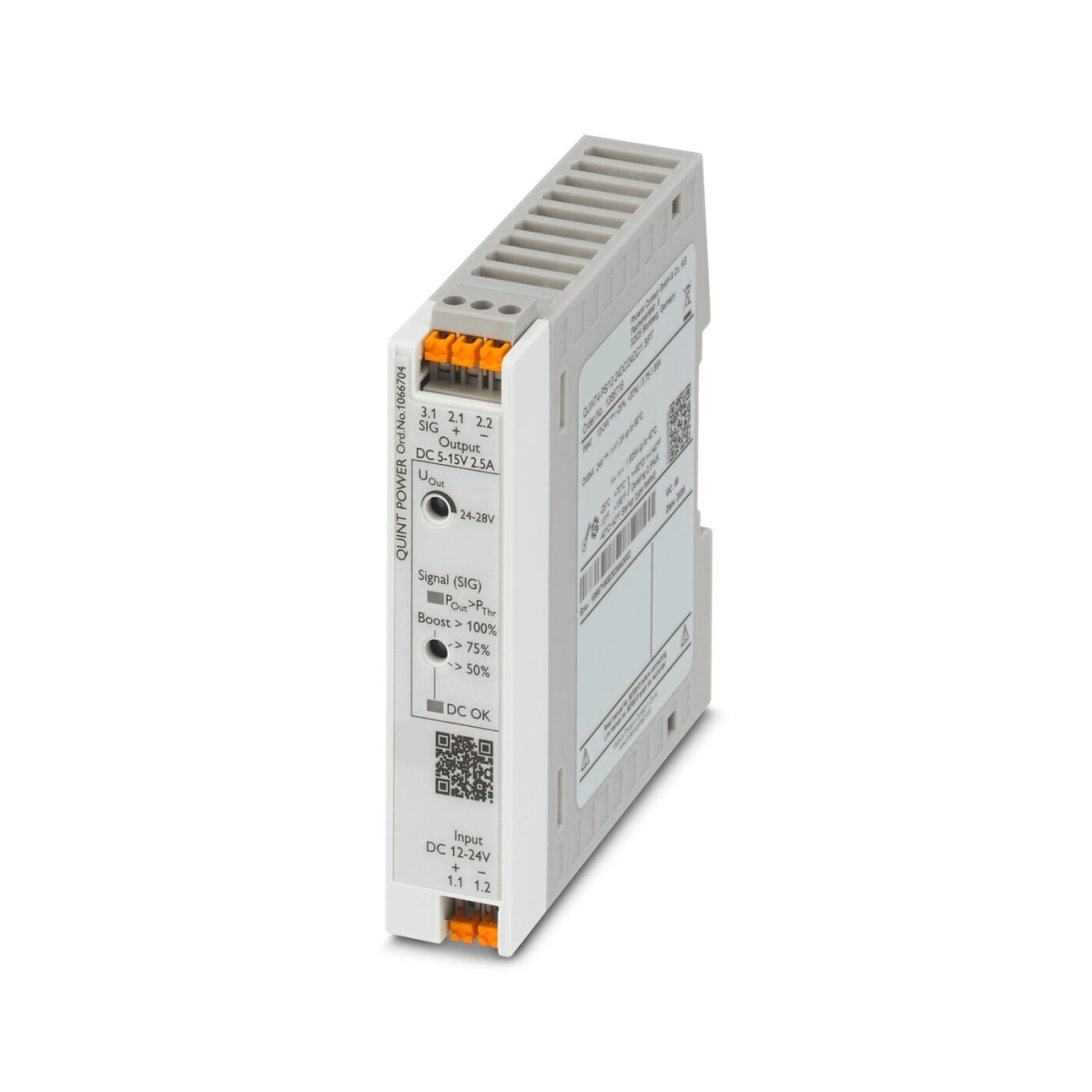

QUINT4-PS/12-24DC/5-15DC/2.5/P, Преобразователь DC/DC
-
Артикул:1066704
-
Тип подключения:Зажимы Push-in
-
Степень защиты:II
-
Тип монтажа:Установка на монтажной рейке
Преобразователь DC/DC с регулированием в первичной цепи, QUINT POWER, Установка на монтажной рейке, вход: 12 В DC - 24 В DC, выход: 12 В DC / 2,5 A
QUINT4-PS/12-24DC/5-15DC/2.5/P, Преобразователь DC/DC
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
5 620 ₽
без НДС
5 620 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Преобразователь DC/DC с регулированием в первичной цепи, QUINT POWER, Установка на монтажной рейке, вход: 12 В DC - 24 В DC, выход: 12 В DC / 2,5 A
Единица цен
1
Короткое описание
Преобразователь DC/DC
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002046
ECLASS-11.0
27210901
Тип изделия
Преобразователи постоянного тока
Степень загрязнения
2
Категория перенапряжения
Категория перенапряжения
Изоляционные характеристики
Изоляционные характеристики
Ожидаемый срок службы (электролитические конденсаторы)
Ожидаемый срок службы (электролитические конденсаторы)
Время
422000 ч
226000 ч
452000 ч
Номер таможенного тарифа
85044030
Тип подключения
Зажимы Push-in
Материал корпуса
Пластик
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Ток
1,25 A
2,5 A
КПД
тип. 92,2 % (12 B DC)
Количество циклов
0,5 / 1 / 25 циклов
5 / 10 / 50 циклов
0,5 / 1 / 5 / 50 циклов
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-8
EN 61000-4-29
EN 61000
Стандарты/нормативные документы
МЭК 61010-1
IEC 61010-1 (SELV)
EN 61000-4-29
Номинальное напряжение
12 В DC
Длина
106 мм
Ширина
22,5 мм
Размерный чертеж
Глубина
90 мм
Установочный размер
Установочный размер
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Материал корпуса
Пластик
Номинальное напряжение
12 В DC
Длина оголяемой части
10 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
II
Рабочая высота
≤ 5000 м (> 2000 м, следует учитывать снижение характеристик)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Температура окружающей среды (протестировано по типу запуска)
-40 °C
Условия окружающей среды
Условия окружающей среды
Остаточная пульсация
< 20 мB(ДА)
Падение напряжения
Падение напряжения
Тип монтажа
Установка на монтажной рейке
Защитное покрытие
нет
Указания по монтажу
присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50
Выбор подходящего предохранителя для защиты на входе
10 A ... 16 A (Характеристика B, C, D, K или аналогичная)
Время автономной работы
тип. 20 мс (24 В DC)
Время включения
< 1 c
Рассеиваемая мощность, номинальная нагрузка, макс.
< 2,7 Вт
Диапазон настройки выходного напряжения (USet)
5 В DC ... 15 В DC (> 12 В DC, постоянная мощность)
Статичный Boost (IStat.Boost)
3,125 A (≤ 40 °C)
Динамический Boost (IDyn.Boost)
5 A (≤ 60 °C (4,9 s))
Номинальный ток на выходе (IN)
2,5 A
Возможность последовательного подключения
да
Изменение хар-к
> 60 °C (2,5 %/K от POut nom.)
Защищен от короткого замыкания
да
Возможность параллельного подключения
да, резервирование и повышение мощности
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
E/A/S
асимметричный
Провал напряжения
70 %
40 %
Критерий C
Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элемен
Затухающая колеблющаяся волна
Затухающая колеблющаяся волна
Ассиметричные помехи по цепи питания
Ассиметричные помехи по цепи питания
Импульсное магнитное поле
Импульсное магнитное поле
Тестовый уровень 2
150 Гц 1,5 кГц (Уровень контроля 3)
1 МГц
Тестовый уровень 1
15 Гц 150 Гц (Уровень контроля 3)
100 кГц
Требования по ЭМС для электростанции
EN 61850-3
EN 61000-6-5
Сигналы (тестовый уровень 2)
1 МГц (Уровень контроля 2 - асимметричный)
Сигналы (тестовый уровень 1)
1 МГц (Уровень контроля 2 - симметричный)
Пониженное переменное магнитное поле
Пониженное переменное магнитное поле
Вход, выход (тестовый уровень 1)
1 МГц (Уровень контроля 2 - симметричный)
Тестовый уровень 6
0 Гц 16,7 Гц 50 Гц 60 Гц (Уровень контроля 3)
Тестовый уровень 5
16,7 Гц 50 Гц 60 Гц 150 Гц 180 Гц (Уровень контроля 3)
Излучение помех DNV GL
Класс B
Излучение кондуктивных помех DNV GL
Класс B
Тестовый уровень 4
15 кГц 150 кГц (Уровень контроля 3)
Тестовый уровень 3
1,5 кГц 15 кГц (Уровень контроля 3)
Вход, выход (тестовый уровень 2)
1 МГц (Уровень контроля 2 - асимметричный)
Разряд между контактами
8 кВ (Уровень контроля 4)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
15 кВ (Уровень контроля 4)
Излучение помех
Дополнительный базовый стандарт EN 61000-6-5 (помехоустойчивость на электростанциях), МЭК/EN 61850-3
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда) и EN 61000-
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
20 В/м (Уровень контроля 3)
10 В/м (Уровень контроля 3)
100 A/m
1 кA/м
300 A/m
1000 A/m
Магнитное поле с энергетической частотой
Магнитное поле с энергетической частотой
Излучение кондуктивных помех
EN 55016
EN 61000-6-3 (класс B)
Излучение электромагнитных помех
Излучение кондуктивных помех согласно EN 61000-6-3 (жилая и промысловая зона) и EN 61000-6-4 (промыш
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм; 15 Гц ... 100 Гц: 2,3 g 90 мин. (согласно МЭК 60068-2-6)
Маркировка
UL Listed UL 61010-1
CAN/CSA C22.2 No. 61010-1-12
UL Listed UL 61010-2-201
CAN/CSA C22.2 No. 61010-2
Страна происхождения
CN
Вес/шт. (с упаковкой)
227,9 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
cULus Listed
ID допуска: FILE E 199827
Описание продукта
QUINT POWER обеспечивает максимальную степень готовности оборудования в мощностном диапазоне до 100
