STEP-PS/ 1AC/24DC/2.5, Источники питания
-
Артикул:2868651
-
Тип подключения:Винтовые зажимы
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке

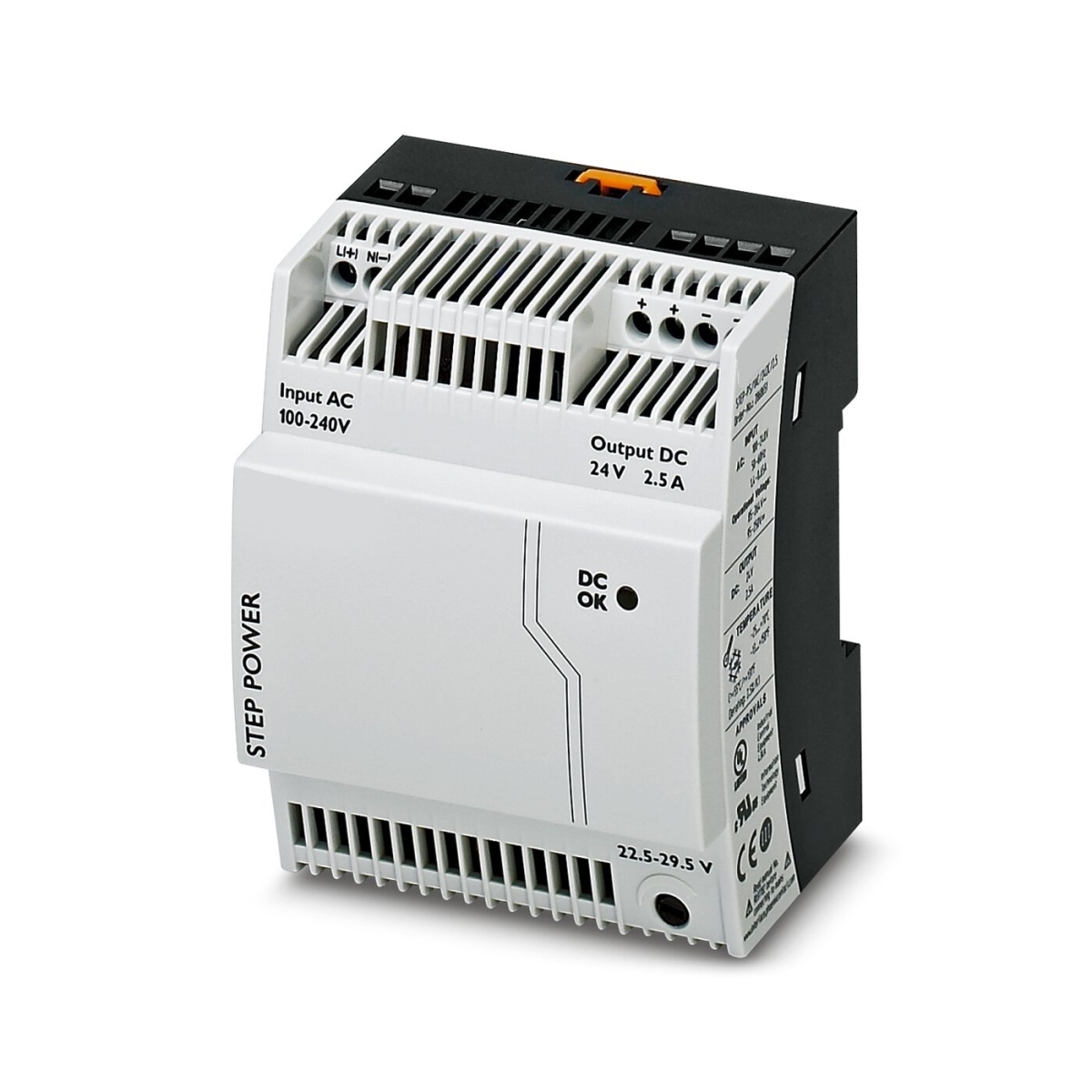

Источник питания STEP POWER с регулированием в первичной цепи, для установки на несущую рейку, вход: 1-фазный, выход: 24 В DC / 2,5 А
STEP-PS/ 1AC/24DC/2.5, Источники питания
Страна производства - ВЬЕТНАМ
Технические данные
шт.
на сумму
5 440 ₽
без НДС
5 440 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Источник питания STEP POWER с регулированием в первичной цепи, для установки на несущую рейку, вход: 1-фазный, выход: 24 В DC / 2,5 А
Единица цен
1
Короткое описание
Источники питания
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002540
ECLASS-11.0
27040701
Тип изделия
Источник питания
Степень загрязнения
2
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85044030
Тип подключения
Винтовые зажимы
Материал корпуса
Пластик
Поликарбонат
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 55 °C - ухудшение характеристик: 2,5%/K)
КПД
> 86 % (при 230 В AC и номинальных значениях)
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-11
EN 61000-6-3
Номинальное напряжение
24 В DC ±1 %
Длина
90 мм
Ширина
72 мм
Глубина
55 мм (Глубина прибора (установка на монтажную рейку))
61 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
30 мм / 30 мм
Монтажное расстояние справа/слева
0 мм / 0 мм
Материал корпуса
Пластик
Поликарбонат
Номинальное напряжение
24 В DC ±1 %
Длина снятия изоляции
6,5 мм
Момент затяжки, макс.
0,8 Нм
Мин. момент затяжки
0,6 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Условия окружающей среды
Условия окружающей среды
Остаточная пульсация
< 80 мB(ДА) (20 МГц)
Напряжения изоляции, вход/PE
3,5 кВ AC (Типовое исп.)
2 кВ AC (Выборочное исп.)
Напряжения изоляции, выход/PE
500 В DC (Выборочное исп.)
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор
Падение напряжения
Падение напряжения
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Защитное покрытие
нет
Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 30 мм
Время включения, типовое
< 0,5 c
Выбор подходящего предохранителя для защиты на входе
6 A ... 16 A (Характеристика B, C, D, K)
Время автономной работы
тип. 20 мс (120 В AC)
тип. 100 мс (230 В AC)
Диапазон частот AC
45 Гц ... 65 Гц
Коэффициент мощности (cos phi)
056
Диапазон входных напряжений постоянного тока
95 В DC ... 250 В DC
Тип напряжения питания
AC/DC
Индикация рабочего напряжения
LED зел.
Рассеиваемая мощность, номинальная нагрузка, макс.
9,9 Вт
Диапазон настройки выходного напряжения (USet)
22,5 В DC ... 29,5 В DC (> 24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (IN)
2,5 A (-25 °C ... 55 °C)
2,75 A (-25 °C ... 40 °C в непрерывном режиме)
Выходная мощность
60 Вт
Возможность последовательного подключения
да
Изменение хар-к
55 °C ... 70 °C (2,5 % / K)
Возможность параллельного подключения
да, резервирование и повышение мощности
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
Разряд между контактами
6 кВ (Уровень контроля 3)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Воздушный разряд
8 кВ (Уровень контроля 3)
Излучение помех
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях / EMC 1
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2:2005
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях / EMC 1
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
10 В/м
Указание по индикации состояния
UOUT >21,5 В: светодиод горит
Виды подачи сигнала
СИД
Сигнальный выход: Светодиодный индикатор состояния
Сигнальный выход: Светодиодный индикатор состояния
Индикатор состояния
Светодиодный индикатор "DC OK" зеленого цвета
Стандарт - безопасная изоляция
DIN VDE 0100-410
Стандарт - электробезопасность
IEC 62368-1 (SELV)
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Страна происхождения
VN
Вес/шт. (с упаковкой)
331,6 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU S-DE.BL08.W.00764
cUL Listed
ID допуска: FILE E 199827
cULus Listed
-
Описание продукта
Источники питания STEP POWER для распределительных устройствСерия источников питания STEP POWER была
