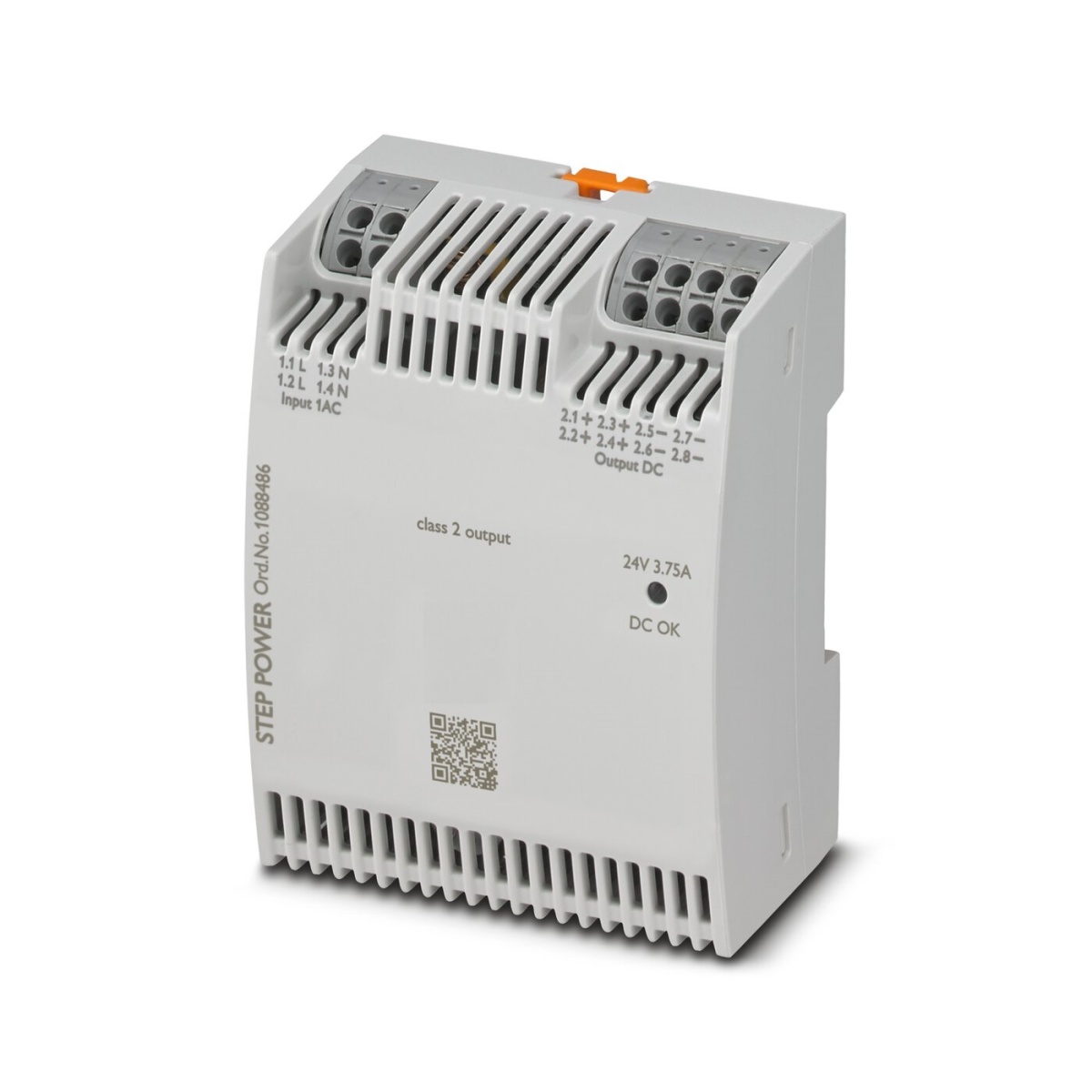

STEP3-PS/1AC/24DC/3.75/PT/FL, Источники питания
-
Артикул:1088486
-
Тип подключения:Зажимы Push-in
-
Степень защиты:II (в закрытом шкафу управления)
-
Тип монтажа:Установка на монтажной рейке
Источник питания, STEP POWER, Зажимы Push-in, Установка на монтажной рейке, вход: 1-фазный, выход: 24 В DC / 3,75 A
STEP3-PS/1AC/24DC/3.75/PT/FL, Источники питания
Страна производства - ВЬЕТНАМ
Технические данные
шт.
на сумму
3 230 ₽
без НДС
3 230 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Источник питания, STEP POWER, Зажимы Push-in, Установка на монтажной рейке, вход: 1-фазный, выход: 24 В DC / 3,75 A
Единица цен
1
Короткое описание
Источники питания
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002540
ECLASS-11.0
27040701
Тип изделия
Источник питания
Степень загрязнения
2
Категория перенапряжения
Категория перенапряжения
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85044030
Тип подключения
Зажимы Push-in
Материал корпуса
Пластик
Поликарбонат
Температура окружающей среды (при эксплуатации)
-10 °C ... 70 °C (Ухудшение характеристик > 50 °C: 2 %/K)
КПД
> 92,5 %
Количество циклов
25 циклов
10 циклов
1 цикл
Стандарты / нормативные документы
EN 61000-3-2
EN 61000-3-2 (класс A)
EN 61000-3-3
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
Стандарты/нормативные документы
IEC 61010-1 (SELV)
МЭК 61010-2-201 (PELV)
МЭК 61558-2-16
EN 61204-3
МЭК 61010-1
DIN EN 60335-1
МЭК 6
Номинальное напряжение
24 В DC
Длина
90 мм
Ширина
72 мм
Размерный чертеж
Глубина
37 мм (Глубина прибора (установка на монтажную рейку))
43 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
30 мм / 30 мм
Монтажное расстояние справа/слева
0 мм / 0 мм
Класс воспламеняемости согласно UL 94
V0 (Корпус, клемма, защелка для рейки)
Материал корпуса
Пластик
Поликарбонат
Номинальное напряжение
24 В DC
Длина оголяемой части
10 мм (жесткий/гибкий)
10 мм (Наконечник)
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
II (в закрытом шкафу управления)
Рабочая высота
≤ 3000 м (> 2000 m, Derating: 10 %/1000 m)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (без выпадения конденсата)
Температура окружающей среды (протестировано по типу запуска)
-25 °C
Условия окружающей среды
Условия окружающей среды
Остаточная пульсация
тип. 100 мB(ДА)
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор
Падение напряжения
Падение напряжения
Тип монтажа
Установка на монтажной рейке
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Защитное покрытие
нет
Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 30 мм
Выбор подходящего предохранителя для защиты на входе
6 A ... 16 A (Характеристика B, C, D, K)
Время автономной работы
тип. 25 мс (120 В AC)
тип. 25 мс (230 В AC)
Стандартное сетевое напряжение
120 В AC
230 В AC
Тип напряжения питания
AC/DC
Время включения
тип. 2 c
Рассеиваемая мощность, номинальная нагрузка, макс.
< 5,7 Вт (230 В AC)
Номинальный ток на выходе (IN)
3,75 A
Возможность последовательного подключения
да, для повышения напряжения
Изменение хар-к
> 50 °C ... 70 °C (2 % / K)
Защищен от короткого замыкания
да
Возможность параллельного подключения
да, для повышения мощности и резервирования с диодом
Вход / выход
асимметричный
Фликер
Фликер
Токи высшей гармоники
Токи высшей гармоники
Провал напряжения
70 %
40 %
Критерий C
Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элемен
Разряд между контактами
6 кВ (Уровень контроля 3)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
8 кВ (Уровень контроля 3)
Излучение помех
EN 55016
EN 61000-6-3 (класс B)
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2:2005
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
10 В/м (Уровень контроля 3)
Излучение кондуктивных помех
EN 55016
EN 61000-6-3 (класс B)
Излучение электромагнитных помех
Излучение кондуктивных помех согласно EN 61000-6-3 (жилая и промысловая зона) и EN 61000-6-4 (промыш
Виды подачи сигнала
LED DC OK - Состояние сигнала Эксплуатация (UN = 24 В DC, IOut = IN)
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (IEC 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Удары (при эксплуатации)
18 мс, 30г, в каждом направлении (IEC 60068-2-27)
Маркировка
UL 1310 Class 2 Power Units
UL/C-UL Listed UL 61010-1
UL/C-UL Listed UL 61010-2-201
UL/C-UL Listed A
Страна происхождения
VN
Вес/шт. (с упаковкой)
264,7 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU S-DE.BL08.W.00764
cULus Listed
ID допуска: FILE E 199827
Описание продукта
Источники питания STEP POWER для распределительных устройств. Источники питания STEP POWER с техноло
