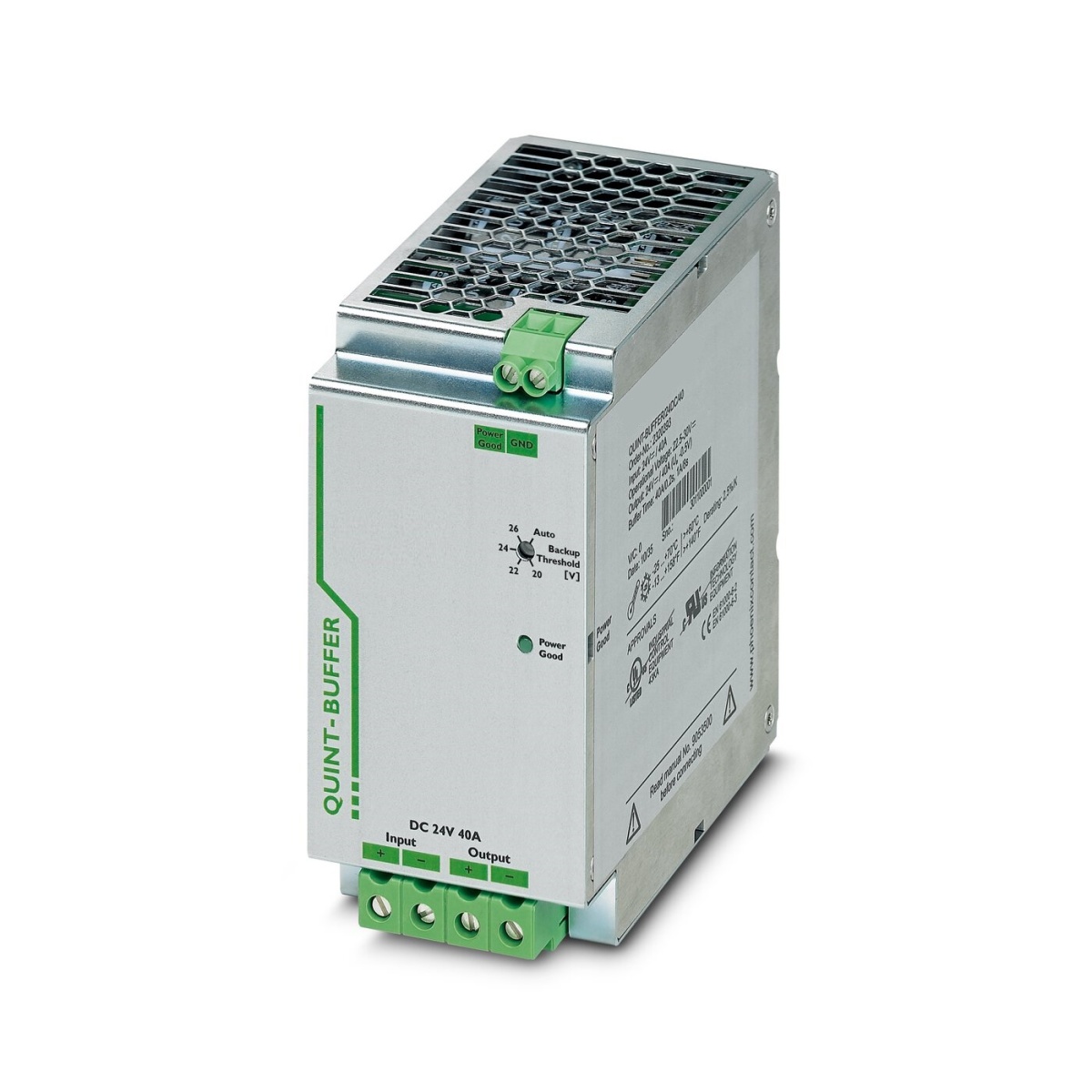

QUINT-BUFFER/24DC/24DC/40, Буферный модуль
-
Артикул:2320393
-
Тип подключения:Винтовые зажимы
-
Степень защиты:III
-
Тип монтажа:Установка на монтажной рейке
-
Цвет:алюминий
Буферный модуль QUINT с нетребующим обслуживания энергоаккумулятором на базе конденсаторов для установки на монтажную рейку, вход: 24 В DC, выход: 24 В DC / 40 A, со встроенной технологией SFB (Selective Fuse Breaking Technology), включая смонтированный универсальный адаптер для несущей рейки UTA 107
QUINT-BUFFER/24DC/24DC/40, Буферный модуль
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
21 300 ₽
без НДС
21 300 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Буферный модуль QUINT с нетребующим обслуживания энергоаккумулятором на базе конденсаторов для установки на монтажную рейку, вход: 24 В DC, выход: 24 В DC / 40 A, со встроенной технологией SFB (Selective Fuse Breaking Technology), включая смонтированный универсальный адаптер для несущей рейки UTA 107
Единица цен
1
Короткое описание
Буферный модуль
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002850
ECLASS-11.0
27040692
Тип изделия
Буферный модуль
Степень загрязнения
2
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85049090
Тип подключения
Винтовые зажимы
Материал корпуса
Металл
Температура окружающей среды (при эксплуатации)
-25 °C ... 80 °C
КПД
> 99 % (Питание от сети, при заряженном энергоаккумуляторе)
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-6-3
Номинальное напряжение
24 В DC (зависит от входного напряжения)
24 В DC
Ширина
64 мм
122 мм
Глубина
125 мм
67 мм
Цвет
алюминий
Материал корпуса
Металл
Номинальное напряжение
24 В DC (зависит от входного напряжения)
24 В DC
Длина снятия изоляции
10 мм
Момент затяжки, макс.
1,5 Нм
0,6 Нм
Мин. момент затяжки
1,2 Нм
0,5 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
III
Рабочая высота
2000 м
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Условия окружающей среды
Условия окружающей среды
Выходное напряжение
+ 24 В
Защитная схема
Защита от перенапряжений при переходных процессах
Рассеиваемая мощность
8 Вт (Нормальный режим работы)
48 Вт (Буферный режим работы)
Входное напряжение
24 В DC
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M4
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 50 мм
Время автономной работы
0,2 c (40 A)
8 c (1 A)
Диапазон входных напряжений постоянного тока
18 В DC ... 30 В DC
Тип напряжения питания
Пост. ток
Рассеиваемая мощность, номинальная нагрузка, макс.
8 Вт
Номинальный ток на выходе (IN)
40 A
Выходная мощность
макс. 960 Вт
Возможность последовательного подключения
Нет
Изменение хар-к
60 °C ... 80 °C (2,5 % / K)
Возможность параллельного подключения
есть, для увеличения времени автономной работы и резервирования
E/A/S
асимметричный
Разряд между контактами
8 кВ (Уровень контроля 4)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
15 кВ (Уровень контроля 4)
Излучение помех
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2:2005
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
20 В/м
10 В/м
Виды подачи сигнала
СИД
активный коммутационный выход
Стандарт - безопасная изоляция
DIN VDE 0106-101
Стандарт - электробезопасность
EN 60950-1/VDE 0805 (SELV)
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Страна происхождения
CN
Вес/шт. (с упаковкой)
1 490,9 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU S-DE.BL08.W.00764
cUL Listed
ID допуска: FILE E 199827
Описание продукта
Не требующий обслуживания буферный модуль QUINT BUFFER на базе конденсатора с технологией автоматиче
