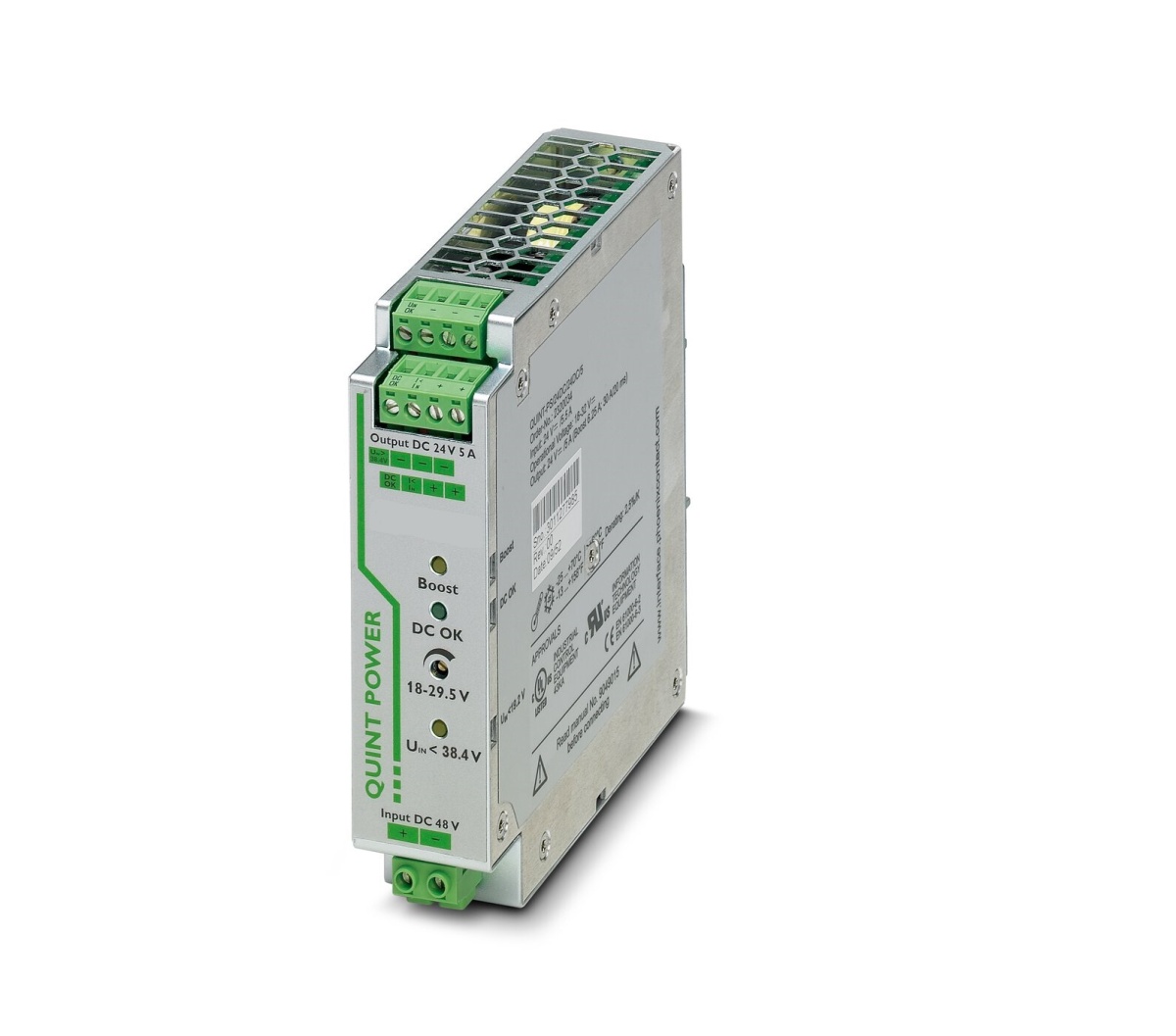

QUINT-PS/48DC/24DC/ 5
-
Артикул:2320144
-
Тип подключения:вставные винтовые клеммы
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке
-
Цвет:зеленый желтый
Преобразователь DC QUINT для установки на несущую рейку с технологией SFB (Selective Fuse Breaking), первичный такт, вход: 48 В DC, выход: 24 В DC / 5 A
QUINT-PS/48DC/24DC/ 5
Страна производства - КИТАЙ
Преобразователь DC QUINT для установки на несущую рейку с технологией SFB (Selective Fuse Breaking), первичный такт, вход: 48 В DC, выход: 24 В DC / 5 A
Единица цен
1
Короткое описание
Преобразователь DC/DC
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002046
ECLASS-11.0
27210901
Тип изделия
Преобразователи постоянного тока
Степень загрязнения
2
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85044030
Тип подключения
вставные винтовые клеммы
Материал корпуса
Металл
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
КПД
> 91,5 %
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-6-3
Номинальное напряжение
24 В DC ±1 %
Ширина
32 мм
122 мм
Глубина
125 мм
35 мм
Цвет
зеленый
желтый
Материал корпуса
Металл
Номинальное напряжение
24 В DC ±1 %
Длина снятия изоляции
8 мм
7 мм
Момент затяжки, макс.
0,6 Нм
Мин. момент затяжки
0,5 Нм
Тип подключения
вставные винтовые клеммы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Температура окружающей среды (протестировано по типу запуска)
-40 °C
Условия окружающей среды
Условия окружающей среды
Остаточная пульсация
< 25 мB(ДА)
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор
активное ограничение тока
прибл. 6,9 A
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Защитное покрытие
нет
Указания по монтажу
присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50
Выбор подходящего предохранителя для защиты на входе
10 A ... 16 A (Характеристика B, C, D, K)
Время автономной работы
> 14 мс (48 В DC)
Режим DC
Режим DC
Диапазон входных напряжений постоянного тока
30 В DC ... 60 В DC
Рассеиваемая мощность, номинальная нагрузка, макс.
11 Вт
Диапазон настройки выходного напряжения (USet)
18 В DC ... 29,5 В DC (> 24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (IN)
5 A (-25 °C ... 60 °C)
Выходная мощность
120 Вт
Возможность последовательного подключения
да
Изменение хар-к
60 °C ... 70 °C (2,5 % / K)
Возможность параллельного подключения
да, резервирование и повышение мощности
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
E/A/S
асимметричный
Разряд между контактами
8 кВ (Уровень контроля 4)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
15 кВ (Уровень контроля 4)
Излучение помех
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2:2005
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
20 В/м (Уровень контроля 3)
10 В/м (Уровень контроля 3)
Виды подачи сигнала
СИД
активный коммутационный выход
Релейный контакт
Индикатор состояния
Светодиодный индикатор "DC OK" зеленого цвета
Светодиод "BOOST" желтый / IВЫХ > IN : светодиод горит
Стандарт - безопасная изоляция
DIN VDE 0100-410
Стандарт - электробезопасность
EN 60950-1/VDE 0805 (SELV)
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Страна происхождения
CN
Вес/шт. (с упаковкой)
846,3 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU S-DE.BL08.W.00764
cUL Listed
ID допуска: FILE E 199827
cULus Listed
-
Описание продукта
Преобразователи постоянного тока QUINT с большим набором функцийПреобразователи постоянного тока поз
