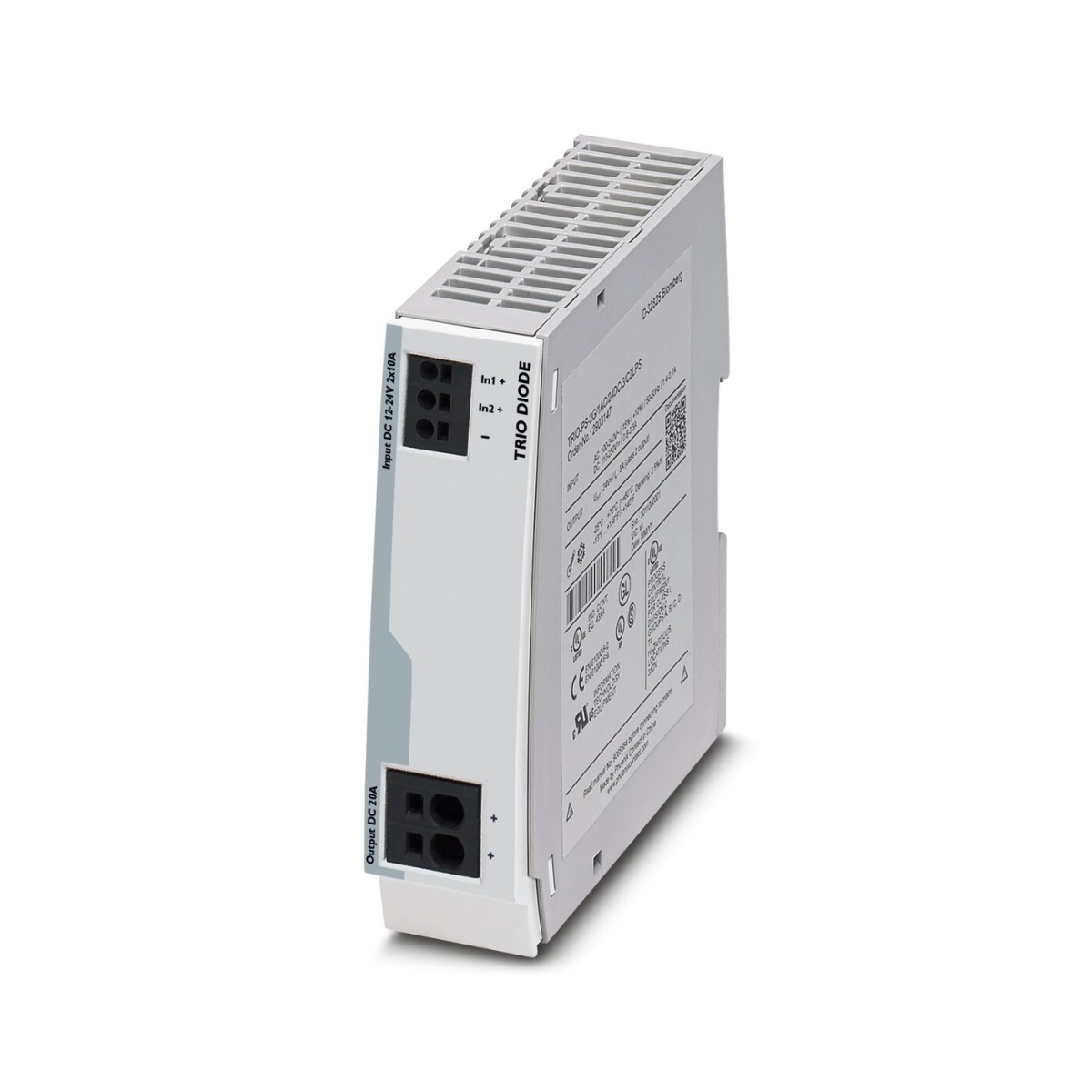

TRIO2-DIODE/12-24DC/2X10/1X20, Резервные модули
-
Артикул:2907380
-
Тип подключения:Зажимы Push-in Винтовые зажимы
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке
Резервный модуль, 12 В - 24 В DC, 2x 10 A, 1x 20 A
TRIO2-DIODE/12-24DC/2X10/1X20, Резервные модули
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
2 390 ₽
без НДС
2 390 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Резервный модуль, 12 В - 24 В DC, 2x 10 A, 1x 20 A
Единица цен
1
Короткое описание
Резервные модули
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC000683
ECLASS-11.0
27371010
Тип изделия
Резервный модуль
Степень загрязнения
2
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85049090
Тип подключения
Зажимы Push-in
Винтовые зажимы
Материал корпуса
Металл
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
КПД
> 97 %
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-11
EN 61000-6-3
Длина
130 мм
Ширина
35 мм
Глубина
115 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
50 мм / 50 мм
Монтажное расстояние справа/слева
0 мм / 0 мм
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Материал корпуса
Металл
Длина снятия изоляции
10 мм
15 мм
Момент затяжки, макс.
0,6 Нм
Мин. момент затяжки
0,5 Нм
Тип подключения
Зажимы Push-in
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Условия окружающей среды
Условия окружающей среды
Выходное напряжение
UIn -
Падение напряжения
Падение напряжения
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 50 мм
Режим DC
Режим DC
Максимальный ток Iмакс.
2x 15 A (-25 °C ... 40 °C)
1x 30 A (-25 °C ... 40 °C)
Тип напряжения питания
Пост. ток
Защита от перенапряжений при переходных процессах
Варистор
Рассеиваемая мощность, номинальная нагрузка, макс.
5 Вт (IВЫХОД = 10 А)
Номинальный ток на выходе (IN)
20 A
10 A
Возможность последовательного подключения
Нет
Изменение хар-к
60 °C ... 70 °C (2,5 % / K)
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
E/A/S
асимметричный
Разряд между контактами
4 кВ (Уровень контроля 3)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Воздушный разряд
8 кВ (Уровень контроля 3)
Излучение помех
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2:2005
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
10 В/м
Стандарт - электробезопасность
IEC 62368-1 (SELV)
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Страна происхождения
CN
Вес/шт. (с упаковкой)
500,01 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU S-DE.BL08.W.00764
cUL Listed
ID допуска: FILE E 123528
cULus Listed
-
Описание продукта
Безопасная резервная система достигается за счет параллельной схемы включения двух развязанных блоко
