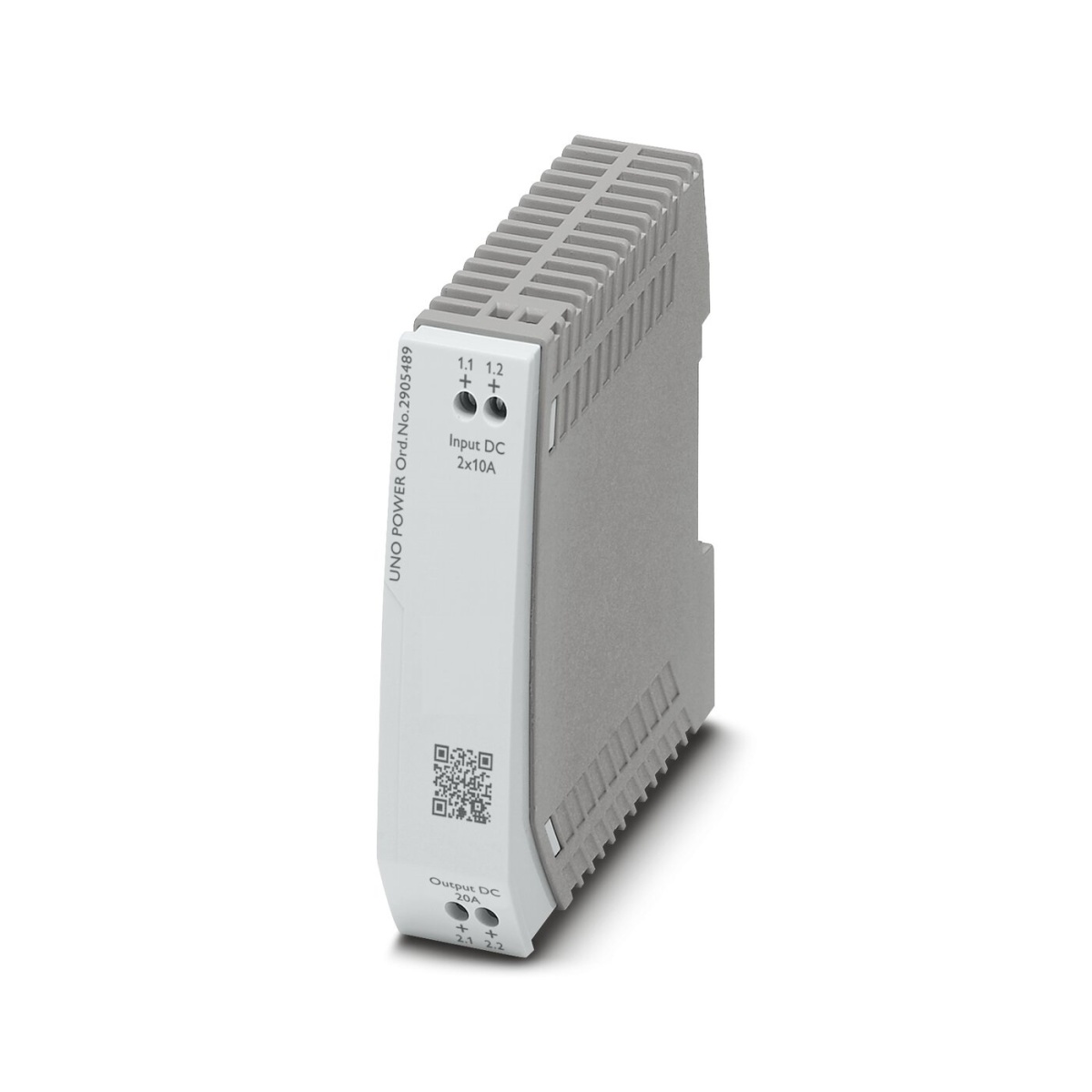

UNO-DIODE/5-24DC/2X10/1X20, Резервные модули
-
Артикул:2905489
-
Тип подключения:Винтовые зажимы
-
Степень защиты:IP20
-
Тип монтажа:Монтажная рейка: 35 мм
Резервный модуль, 5 В - 24 В DC, 2x 10 A, 1x 20 A.
UNO-DIODE/5-24DC/2X10/1X20, Резервные модули
Страна производства - ВЬЕТНАМ
Технические данные
шт.
на сумму
2 720 ₽
без НДС
2 720 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Резервный модуль, 5 В - 24 В DC, 2x 10 A, 1x 20 A.
Единица цен
1
Короткое описание
Резервные модули
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC000683
ECLASS-11.0
27371010
Тип изделия
Резервный модуль
Степень загрязнения
2
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85049090
Тип подключения
Винтовые зажимы
Материал корпуса
Металл
Поликарбонат
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 55 °C изменение хар-к: 2,5 %/K)
КПД
> 97 %
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-11
EN 61000-6-3
Длина
90 мм
Ширина
22,5 мм
Глубина
84 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
30 мм / 30 мм
Монтажное расстояние справа/слева
5 мм / 5 мм
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Материал корпуса
Металл
Поликарбонат
Длина снятия изоляции
8 мм
Момент затяжки, макс.
0,6 Нм
Мин. момент затяжки
0,5 Нм
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки
2,5 мм²
Тип подключения
Винтовые зажимы
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки
0,2 мм²
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Условия окружающей среды
Условия окружающей среды
Выходное напряжение
UIn -
Падение напряжения
Падение напряжения
Тип монтажа
Монтажная рейка: 35 мм
Резьба винтов
M3
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 30 мм
Режим DC
Режим DC
Тип напряжения питания
Пост. ток
Защита от перенапряжений при переходных процессах
Варистор
Рассеиваемая мощность, номинальная нагрузка, макс.
5 Вт (IВЫХОД = 10 А)
Номинальный ток на выходе (IN)
2x 10 A (-25 °C ... 55 °C)
1x 20 A (-25 °C ... 55 °C)
Изменение хар-к
55 °C ... 70 °C (2,5 % / K)
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
E/A/S
асимметричный
Разряд между контактами
4 кВ (Уровень контроля 3)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
8 кВ (Уровень контроля 3)
Излучение помех
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
10 В/м (Уровень контроля 3)
Стандарт - электробезопасность
IEC 62368-1 (SELV)
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Страна происхождения
VN
Вес/шт. (с упаковкой)
229 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.A*30.B.01082
cUL Listed
ID допуска: FILE E 123528
cULus Listed
-
Описание продукта
Безопасная резервная система достигается за счет параллельной схемы включения двух развязанных блоко
