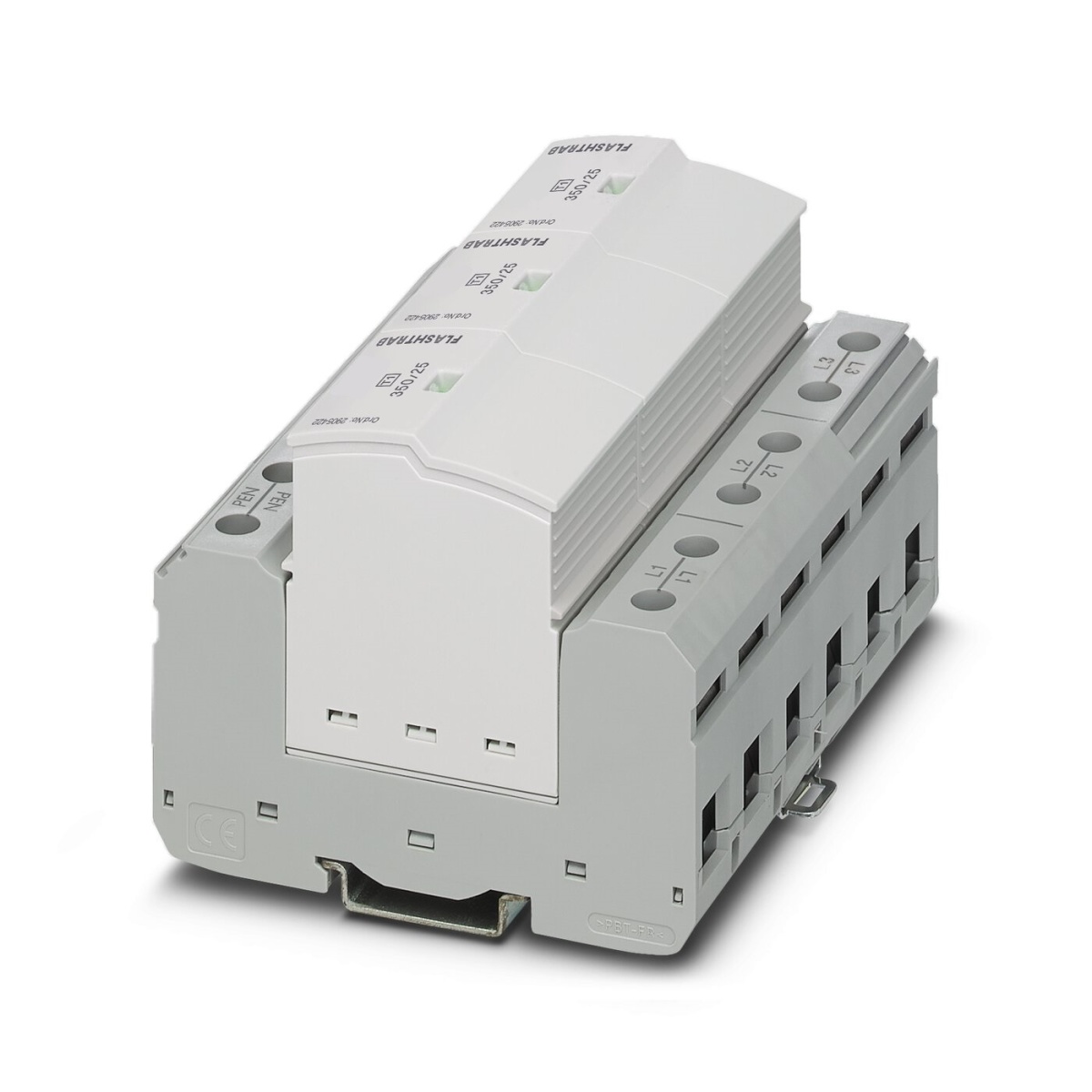

FLT-SEC-P-T1-3C-350/25-FM, УЗИП класса 1+2
-
Артикул:2905419
-
Тип подключения:Винтовые зажимы Вилочный наконечник Штекерное / винтовое подключение COMBICON
-
Степень защиты:IP20 (только при использовании всех клеммных зажимов)
-
Тип монтажа:Монтажная рейка: 35 мм
-
Цвет:светло-серый RAL 7035 серый цвет A RAL 7042
Вставной грозозащитный разрядник, соотв. типу 1 / класс I, для 3-фазных сетей электропитания с совмещенными проводниками PE и N (L1, L2, L3, PEN).
Страна производства - ГЕРМАНИЯ
Вставной грозозащитный разрядник, соотв. типу 1 / класс I, для 3-фазных сетей электропитания с совмещенными проводниками PE и N (L1, L2, L3, PEN).
Единица цен
1
Короткое описание
УЗИП класса 1+2
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC000381
ECLASS-11.0
27130802
Тип изделия
Комбинированный разрядник
Полюсов
3
Степень загрязнения
2
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Спецификации UL
Спецификации UL
Конструкция
Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Номер таможенного тарифа
85363010
Тип подключения
Винтовые зажимы
Вилочный наконечник
Штекерное / винтовое подключение COMBICON
Материал корпуса
PA 6.6-FR 20 % GF
PBT-FR
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-40 °C ... 80 °C
Механические данные
Механические данные
Стандарты/нормативные документы
МЭК 61643-11
EN 61643-11
Номинальное напряжение
240 В AC
240/415 В AC
Высота
≤ 2000 м (amsl (выше уровня моря))
Ширина
106,8 мм
Размерный чертеж
Глубина
74,5 мм (вкл. монтажная рейка 7,5 мм)
Цвет
светло-серый RAL 7035
серый цвет A RAL 7042
Класс воспламеняемости согласно UL 94
V-0
Изоляционный материал
PA6.6-FR 20% GF
PBT-FR
Материал корпуса
PA 6.6-FR 20 % GF
PBT-FR
Номинальное напряжение
240 В AC
240/415 В AC
Сечение проводника AWG
3 ... 2
Сечение гибкого провода
2,5 мм² ... 35 мм²
1,5 мм² ... 16 мм²
0,14 мм² ... 1,5 мм²
Сечение жесткого провода
2,5 мм² ... 35 мм²
0,14 мм² ... 1,5 мм²
Длина снятия изоляции
18 мм
Момент затяжки
40 lbf-in.
Тип подключения
Винтовые зажимы
Вилочный наконечник
Штекерное / винтовое подключение COMBICON
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Степень защиты
IP20 (только при использовании всех клеммных зажимов)
Условия окружающей среды
Условия окружающей среды
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Наименование, подключение
Контакт для дистанционной передачи сигнала неисправности
Функция переключения
Переключающий контакт
Рабочий ток
10 мA AC ... 1 A AC
1 A DC (30 В DC)
Индикатор / дистанционная сигнализация
Индикатор / дистанционная сигнализация
Рабочее напряжение
12 В AC ... 250 В AC
125 В DC (200 мА DC)
Тип монтажа
Монтажная рейка: 35 мм
Резьба винтов
M5
M2
Общая информация
Общая информация
Вибрация (при эксплуатации)
5г (5 - 500 Гц / 2,5 ч / X, Y, Z)
Удары (при эксплуатации)
30г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Максимальный импульсный ток утечки Imax (8/20) мкс
50 кA
Страна происхождения
DE
Вес/шт. (с упаковкой)
1 244 g
Указание
Max. single impulse: 100 kA (8/20 µs)
SPD according to AS/NZS 1768 Cat. C3
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.*09.B.00169
