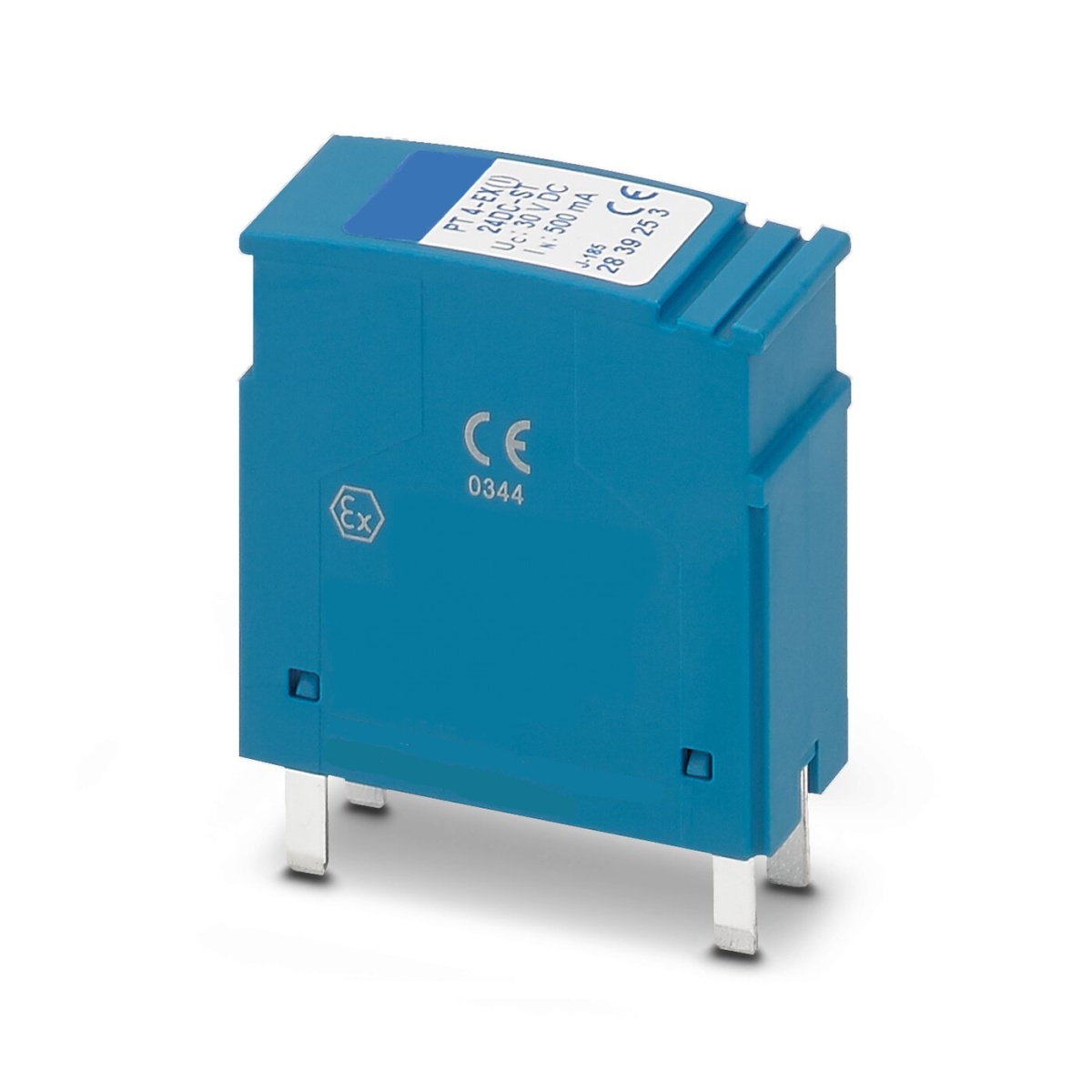

PT 4-EX(I)-24DC-ST, Штекерный модуль для защиты от перенапр-й
-
Артикул:2839253
-
Тип подключения:Винтовые зажимы (вместе с базовым элементом)
-
Степень защиты:IP20
-
Тип монтажа:на основной элемент
-
Цвет:небесно-синий RAL 5015
Защитный штекер РТ, со схемой защиты 4-проводной сигнальной цепи без потенциала земли. Номинальное напряжение 24 В DC
Страна производства - ГЕРМАНИЯ
Защитный штекер РТ, со схемой защиты 4-проводной сигнальной цепи без потенциала земли. Номинальное напряжение 24 В DC
Единица цен
1
Короткое описание
Штекерный модуль для защиты от перенапр-й
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC000943
ECLASS-11.0
27130807
Тип изделия
Защита от импульсных перенапряжений КИПиА
Полюсов
4
Степень загрязнения
2
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Конструкция
Штекер
Номер таможенного тарифа
85363010
Тип подключения
Винтовые зажимы (вместе с базовым элементом)
Материал корпуса
PA 6.6
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-40 °C ... 85 °C
Механические данные
Механические данные
Стандарты/нормативные документы
EN 61643-21
EN 60079-0
EN 60079-11
EN 60079-26
МЭК 61643-21
МЭК 60079-0
МЭК 60079-11
МЭК 60079-7
Высота
45 мм
Ширина
17,7 мм
Размерный чертеж
Глубина
52 мм
Цвет
небесно-синий RAL 5015
Класс воспламеняемости согласно UL 94
V-0
Материал корпуса
PA 6.6
Сечение проводника AWG
24 ... 12
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение жесткого провода
0,2 мм² ... 4 мм²
Момент затяжки
0,5 Нм
Тип подключения
Винтовые зажимы (вместе с базовым элементом)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Условия окружающей среды
Условия окружающей среды
Тип монтажа
на основной элемент
Резьба винтов
M3
Вносимое затухание aE, сим.
тип. 0,1 дБ (≤1 МГц / 50 Ом)
тип. 0,1 дБ (≤ 500 кГц / 150 Ω)
тип. 0,1 дБ (≤ 100 кГц / 600 Ом)
Остаточное напряжение при In (фаза-фаза)
≤ 70 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.
≤ 1 кВ
Страна происхождения
DE
Вес/шт. (с упаковкой)
44,87 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4017918182878
EAC
ID допуска: RU C-DE.*09.B.00169
EAC Ex
ID допуска: RU C-DE.**87.B.00420
ATEX
II 1G Ex ia IIC T4...T6 Ga
II 1D Ex ia IIIC T135 °C...T85 °C Da
