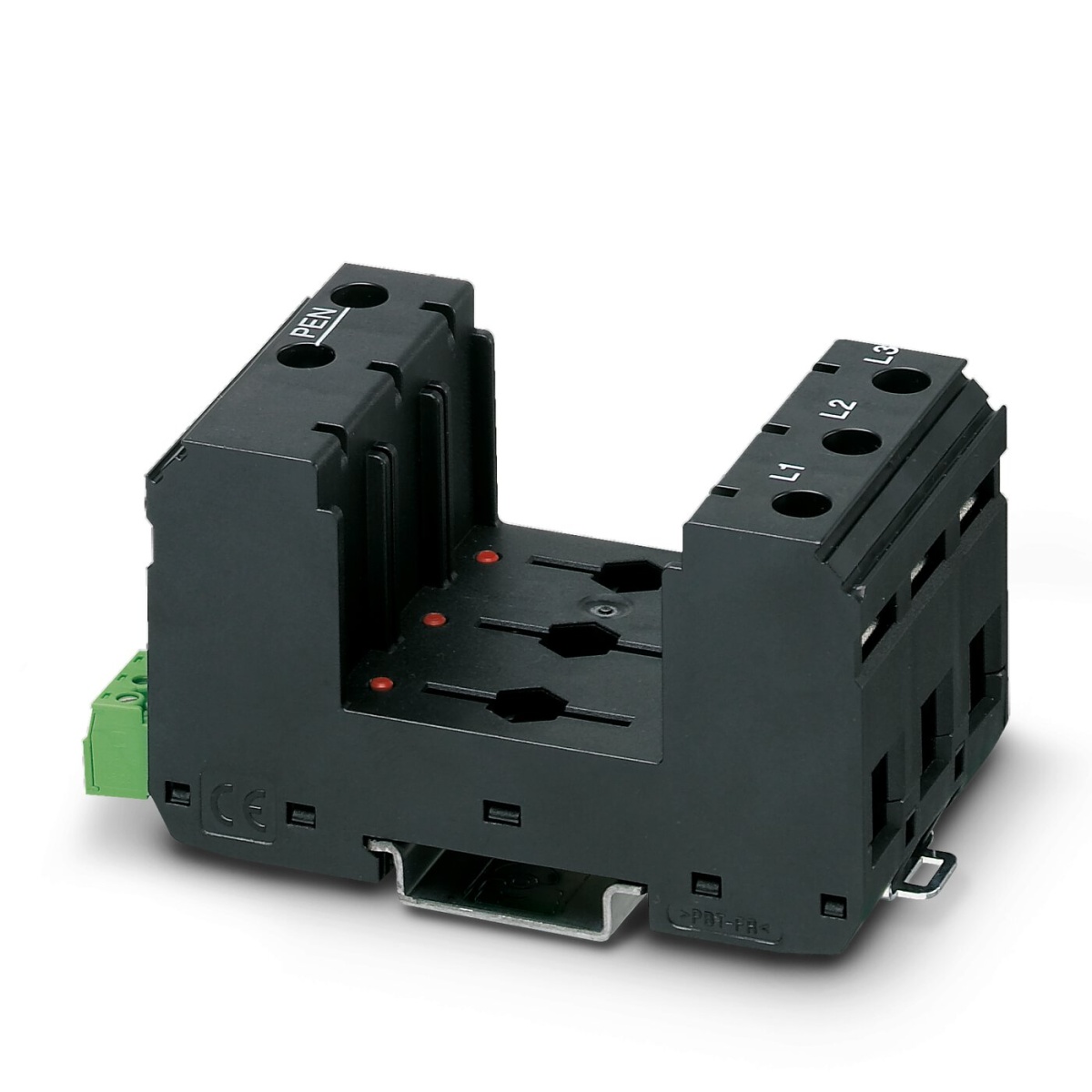

VAL-MS/3+0-BE/FM, Базовый элемент для защиты от перенапряжений, тип 2
-
Артикул:2881803
-
Тип подключения:Винтовые зажимы Вилочный наконечник Штекерное / винтовое подключение COMBICON
-
Степень защиты:IP20 (только при использовании всех клеммных зажимов)
-
Тип монтажа:Монтажная рейка: 35 мм
-
Цвет:иссиня-чёрный RAL 9005
Базовый элемент для разрядников класса II серии VALVETRAB MS, с контактом для дистанционной передачи сигнала. Исполнение для 3-фазных цепей питания с PEN-проводником.
VAL-MS/3+0-BE/FM, Базовый элемент для защиты от перенапряжений, тип 2
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
1 060 ₽
без НДС
1 060 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Базовый элемент для разрядников класса II серии VALVETRAB MS, с контактом для дистанционной передачи сигнала. Исполнение для 3-фазных цепей питания с PEN-проводником.
Единица цен
1
Короткое описание
Базовый элемент для защиты от перенапряжений, тип 2
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC000472
ECLASS-11.0
27130803
Тип изделия
Базовый элемент
Полюсов
3
Степень загрязнения
2
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Спецификации UL
Спецификации UL
Конструкция
Базовый элемент, установка на несущую рейку
Номер таможенного тарифа
85366990
Тип подключения
Винтовые зажимы
Вилочный наконечник
Штекерное / винтовое подключение COMBICON
Материал корпуса
PBT
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-40 °C ... 80 °C
Механические данные
Механические данные
Стандарты/нормативные документы
МЭК 61643-11
EN 61643-11
Номинальное напряжение
690 В AC
Длина
≤ 2000 м (amsl (выше уровня моря))
Ширина
53,4 мм
Размерный чертеж
Глубина
51,5 мм (вкл. монтажная рейка 7,5 мм)
Цвет
иссиня-чёрный RAL 9005
Класс воспламеняемости согласно UL 94
V-0
Изоляционный материал
PBT
Материал корпуса
PBT
Номинальное напряжение
690 В AC
Сечение проводника AWG
14 ... 2
Сечение гибкого провода
1,5 мм² ... 25 мм²
1,5 мм² ... 16 мм²
0,14 мм² ... 1,5 мм²
Сечение жесткого провода
1,5 мм² ... 35 мм²
0,14 мм² ... 1,5 мм²
Длина снятия изоляции
16 мм
Момент затяжки
3 Нм (1,5 мм² ... 16 мм²)
4,5 Нм (25 мм² ... 35 мм²)
0,25 Нм
Тип подключения
Винтовые зажимы
Вилочный наконечник
Штекерное / винтовое подключение COMBICON
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Степень защиты
IP20 (только при использовании всех клеммных зажимов)
Условия окружающей среды
Условия окружающей среды
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Наименование, подключение
Контакт для дистанционной передачи сигнала неисправности
Функция переключения
Переключающий контакт
Рабочий ток
5 мA AC ... 1,5 A AC
1 A DC
Индикатор / дистанционная сигнализация
Индикатор / дистанционная сигнализация
Рабочее напряжение
5 В AC ... 250 В AC
30 В DC
Тип монтажа
Монтажная рейка: 35 мм
Резьба винтов
M5
M2
Общая информация
Общая информация
Вибрация (при эксплуатации)
5г (10 ... 500 Гц / 2,5 ч / X, Y, Z)
Удары (при эксплуатации)
25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Страна происхождения
DE
Вес/шт. (с упаковкой)
233 g
Указание
Для защищенного от прикосновения монтажа в корпусе. В приложениях с UC > 500 В необходимо предусмотр
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.*09.B.00169
