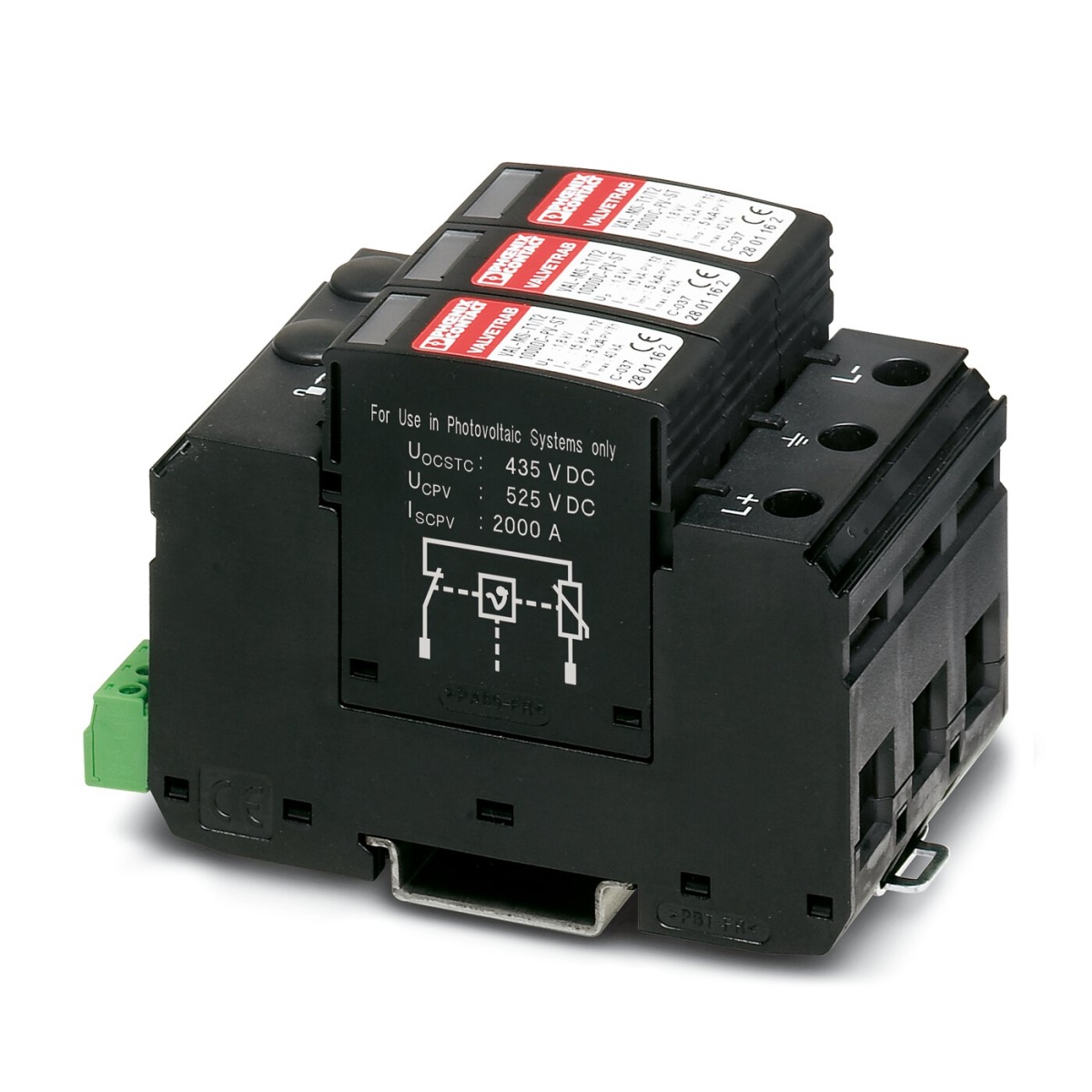

VAL-MS-T1/T2 1000DC-PV/2+V-FM, Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2
-
Артикул:2801161
-
Тип подключения:Винтовые зажимы Вилочный наконечник Штекерное / винтовое подключение COMBICON
-
Степень защиты:IP20 (только при использовании всех клеммных зажимов)
-
Тип монтажа:Монтажная рейка: 35 мм
-
Цвет:иссиня-чёрный RAL 9005
Молниеотвод / устройство защиты от импульсных перенапряжений для 2-полюсных изолированных и заземленных ФГ-систем 1000 В DC, установка на монтажную рейку, 3-полюсный базовый элемент с контактом дистанционной сигнализации, три штекерных защитных элемента с контролем температуры, индикаторы состояния на каждом штекере.
VAL-MS-T1/T2 1000DC-PV/2+V-FM, Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
24 700 ₽
без НДС
24 700 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Молниеотвод / устройство защиты от импульсных перенапряжений для 2-полюсных изолированных и заземленных ФГ-систем 1000 В DC, установка на монтажную рейку, 3-полюсный базовый элемент с контактом дистанционной сигнализации, три штекерных защитных элемента с контролем температуры, индикаторы состояния на каждом штекере.
Единица цен
1
Короткое описание
Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC000381
ECLASS-11.0
27130802
Тип изделия
Разрядник для ФГ
Степень загрязнения
2
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Спецификации UL
Спецификации UL
Конструкция
Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Номер таможенного тарифа
85363030
Тип подключения
Винтовые зажимы
Вилочный наконечник
Штекерное / винтовое подключение COMBICON
Материал корпуса
PA 6.6-FR
PBT-FR
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-40 °C ... 80 °C
Механические данные
Механические данные
Стандарты/нормативные документы
EN 50539-11
Номинальное напряжение
1170 В DC
Длина
98,7 мм
Ширина
53,4 мм
Размерный чертеж
Глубина
65,7 мм (вкл. монтажная рейка 7,5 мм)
Цвет
иссиня-чёрный RAL 9005
Класс воспламеняемости согласно UL 94
V-0
Изоляционный материал
PA 6.6-FR
PBT-FR
Материал корпуса
PA 6.6-FR
PBT-FR
Номинальное напряжение
1170 В DC
Сечение проводника AWG
10 ... 2
Сечение гибкого провода
1,5 мм² ... 25 мм²
1,5 мм² ... 16 мм²
0,14 мм² ... 1,5 мм²
Сечение жесткого провода
1,5 мм² ... 35 мм²
0,14 мм² ... 1,5 мм²
Длина снятия изоляции
16 мм
Момент затяжки
30 lbf-in.
Тип подключения
Винтовые зажимы
Вилочный наконечник
Штекерное / винтовое подключение COMBICON
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Степень защиты
IP20 (только при использовании всех клеммных зажимов)
Условия окружающей среды
Условия окружающей среды
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Наименование, подключение
Контакт для дистанционной передачи сигнала неисправности
Функция переключения
Переключающий контакт
Рабочий ток
5 мA AC ... 1,5 A AC
1 A DC
Индикатор / дистанционная сигнализация
Индикатор / дистанционная сигнализация
Рабочее напряжение
5 В AC ... 250 В AC
30 В DC
Тип монтажа
Монтажная рейка: 35 мм
Резьба винтов
M5
M2
Общая информация
Общая информация
Вибрация (при эксплуатации)
7,5г (5-500 Гц / 2,5 ч / XYZ)
Удары (при эксплуатации)
60г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Максимальный импульсный ток утечки Imax (8/20) мкс
40 кA
Страна происхождения
DE
Вес/шт. (с упаковкой)
408,5 g
Указание
Устройство предназначено для защищенного от прикосновения монтажа в корпусе. С боковой стороны и со
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.*09.B.00169
