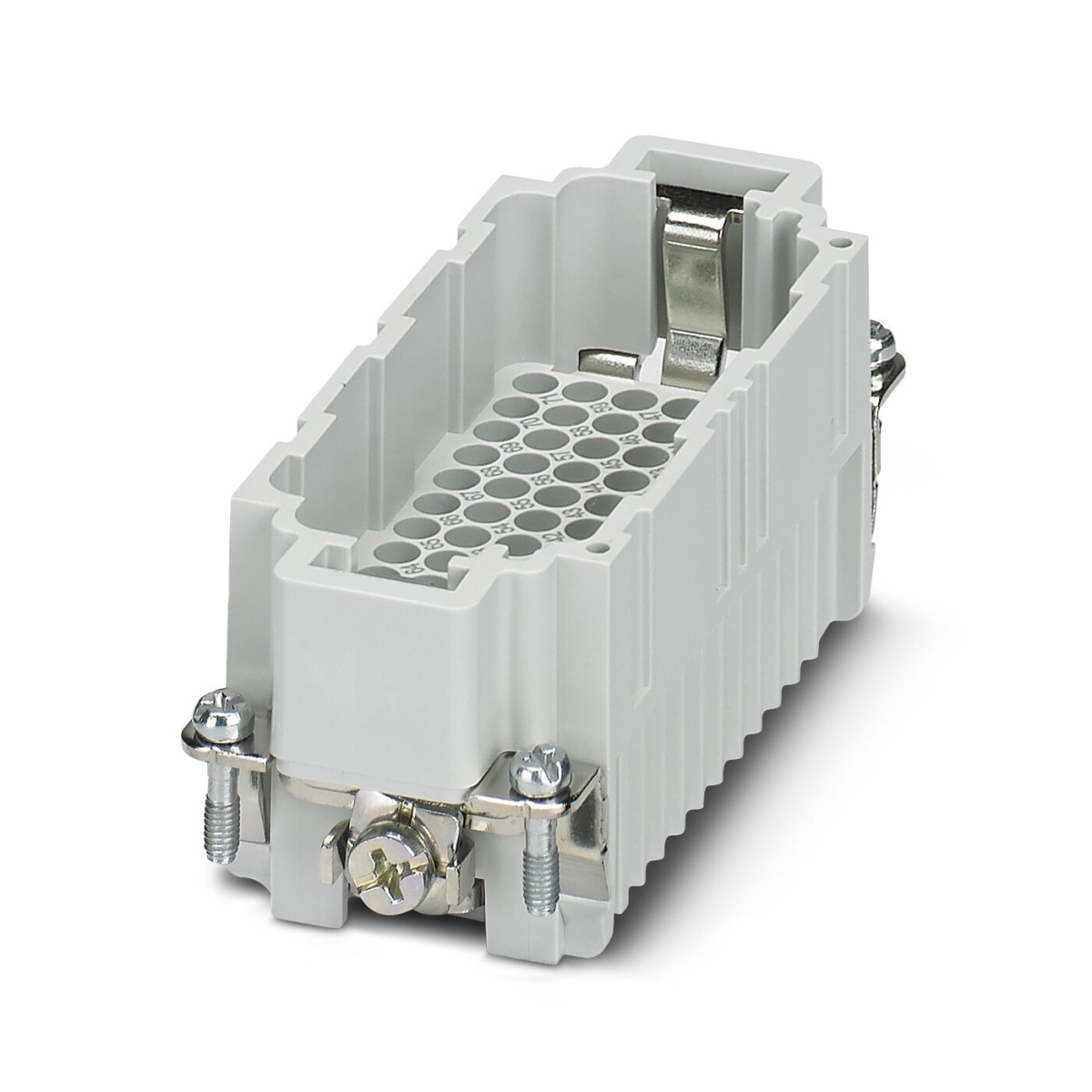

HC-DD72-I-CT-M, Модуль для контактов
-
Артикул:1584075
Штыревая вставка HEAVYCON, серия DD72, 72-полюсная, подключение обжимом
Страна производства - КИТАЙ
Штыревая вставка HEAVYCON, серия DD72, 72-полюсная, подключение обжимом
Единица цен
1
Короткое описание
Модуль для контактов
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC000438
ECLASS-11.0
27440205
Тип изделия
Контактная вставка, постоянное число полюсов
Полюсов
72
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Конструкция
B16
B32
Номер таможенного тарифа
85389099
Подключение согласно стандарту
МЭК / EN
Температура окружающей среды (при эксплуатации)
-40 °C ... 125 °C (С учетом нагрева контактов)
Стандарты / нормативные документы
Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN
Стандарты/нормативные документы
Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN
Применение
Сигнал
Длина
84 мм
Высота
32,5 мм
Ширина
34 мм
Размерный чертеж
Класс воспламеняемости согласно UL 94
V0
Момент затяжки
0,8 Нм ... 1,2 Нм (Разъем PE)
0,5 Нм ... 0,8 Нм (Крепежные винты для монтажа в корпусе HEAVYCON)
Расчетное импульсное напряжение
4 кВ
Указания по монтажу
Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше
Общая информация
Для корпусов HEAVYCON-ADVANCE и HEAVYCON типа B16, обжимные контакты: CK 1,6-ED... (не входят в комп
Страна происхождения
CN
Вес/шт. (с упаковкой)
54,3 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4046356133388
EAC
ID допуска: RU C-DE.BL08.B.00511
