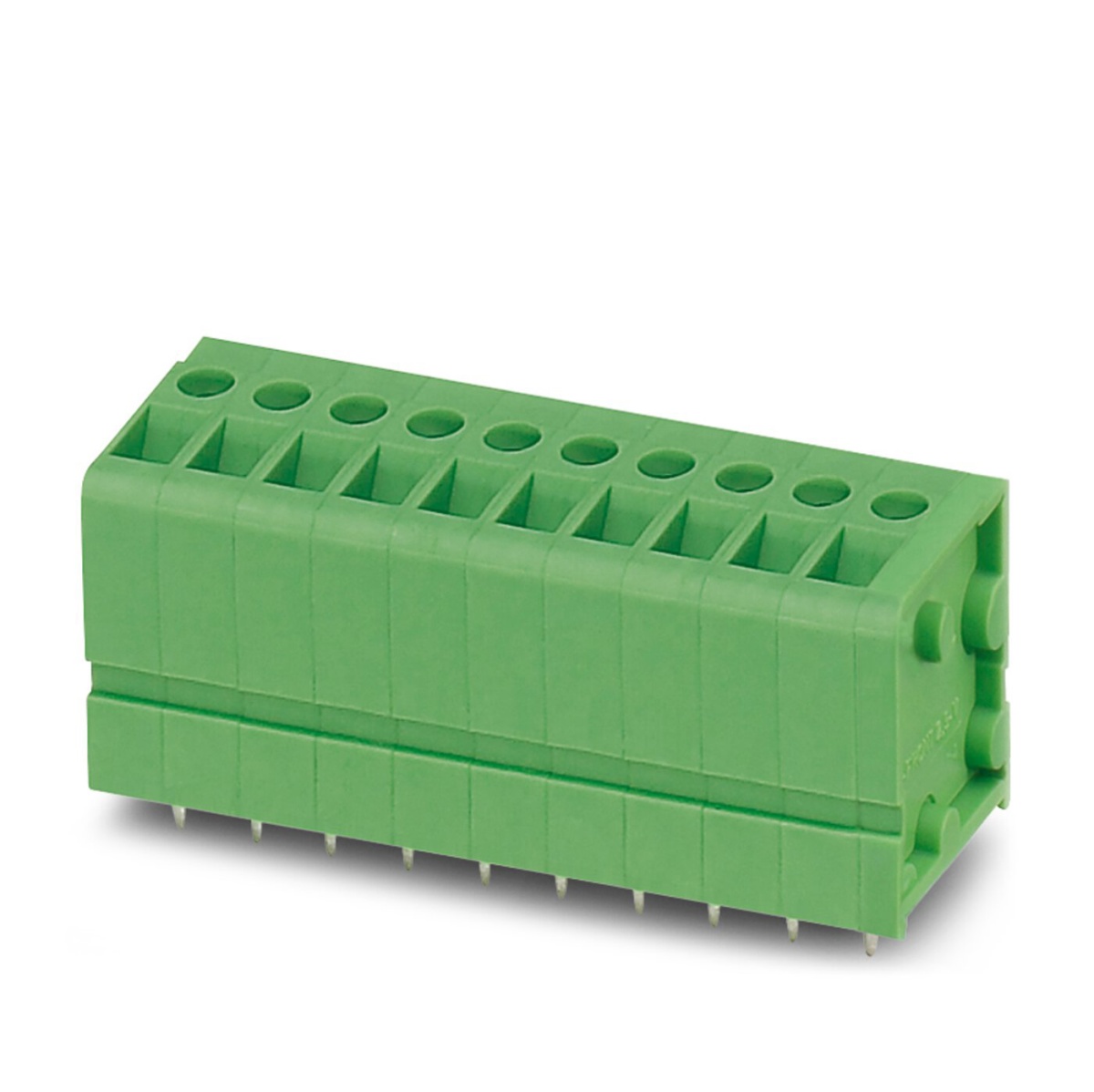

FRONT 2,5-V/SA10/ 9, Клеммы для печатной платы
-
Артикул:1704907
-
Тип подключения:Фронтальные винтовые зажимы
-
Тип монтажа:Пайка волной
Клеммы для печатной платы, номинальный ток: 24 A, расчетное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм², количество потенциалов: 9, количество рядов: 1, число контактов в ряду: 9, cемейство изделий: FRONT 2,5-V/SA10, размер шага: 5 мм, тип подключения: Фронтальные винтовые зажимы, направление подключения, проводник/печатная плата: 90 °, цвет: зеленый, Расположение контактов: Линейное двойное расположение выводов, Длина выводов [P]: 5 мм, количество паечных выводов на потенциал: 2, Форма упаковки: в картонной коробке. Возможна установка в ряд модулей с различным количеством полюсов (контактов)!
FRONT 2,5-V/SA10/ 9, Клеммы для печатной платы
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
7 620 ₽
без НДС
381 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Клеммы для печатной платы, номинальный ток: 24 A, расчетное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм², количество потенциалов: 9, количество рядов: 1, число контактов в ряду: 9, cемейство изделий: FRONT 2,5-V/SA10, размер шага: 5 мм, тип подключения: Фронтальные винтовые зажимы, направление подключения, проводник/печатная плата: 90 °, цвет: зеленый, Расположение контактов: Линейное двойное расположение выводов, Длина выводов [P]: 5 мм, количество паечных выводов на потенциал: 2, Форма упаковки: в картонной коробке. Возможна установка в ряд модулей с различным количеством полюсов (контактов)!
Единица цен
1
Короткое описание
Клеммы для печатной платы
Минимальный заказ
20
Норма упаковки
20
Группа изоляционного материала
I
ETIM 8.0
EC002643
ECLASS-11.0
27460101
Тип изделия
Клемма для монтажа на печатные платы
Количество точек подключения
9
Полюсов
9
Степень загрязнения
3
Количество рядов
1
Конструкция
Устанавливаемые в ряд клеммы для печатного монтажа
Номер таможенного тарифа
85369010
Тип подключения
Фронтальные винтовые зажимы
Температура окружающей среды (при эксплуатации)
-40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Сопротивление изоляции
Сопротивление изоляции
Длина
19,5 мм
Размер шага
5 мм
Размерный чертеж
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Номинальное сечение
2,5 мм²
Сечение проводника AWG
24 ... 14
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение жесткого провода
0,2 мм² ... 2,5 мм²
Длина оголяемой части
9 мм
Момент затяжки
0,4 Нм ... 0,5 Нм
2 жестких провода одинакового сечения
0,2 мм² ... 0,75 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 0,34 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 0,75 мм²
Тип подключения
Фронтальные винтовые зажимы
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм² ... 1,5 мм²
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Условия окружающей среды
Условия окружающей среды
Номинальный ток IN
24 A
Тип монтажа
Пайка волной
Страна происхождения
DE
Вес/шт. (с упаковкой)
32,85 g
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Упаковочная единица
20 Количество
Минимальное количество, предусмотренное условиями заказа
20 Количество
GTIN
4017918235000
EAC
ID допуска: B.01687
