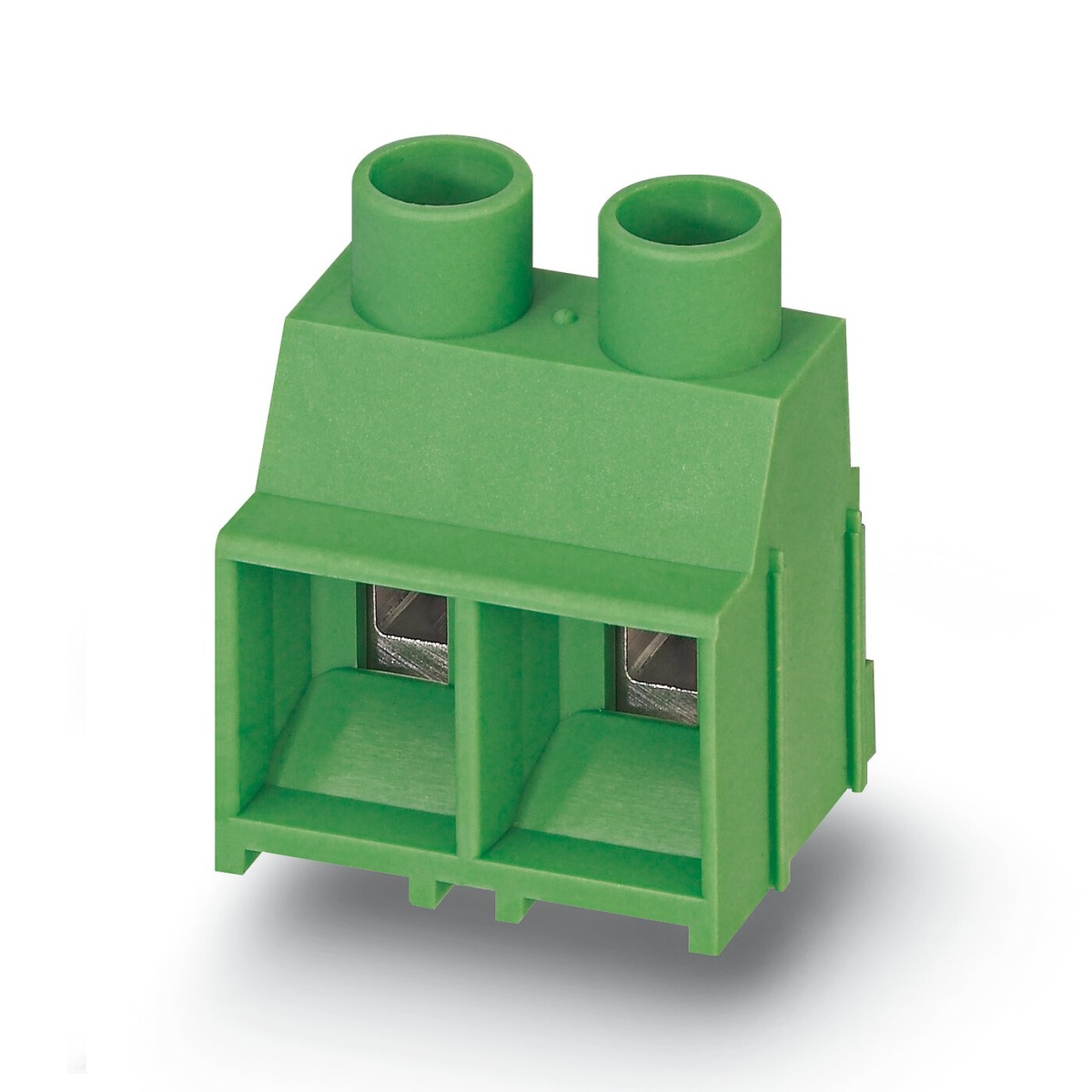

MKDS 5 HV/ 2-9,52-Z, Клеммы для печатной платы
-
Артикул:1907432
-
Тип подключения:Винтовой зажим с натяжной гильзой
-
Тип монтажа:Пайка волной
Клеммы для печатной платы, номинальный ток: 32 A, расчетное напряжение (III/2): 1000 В, номинальное сечение: 4 мм², количество потенциалов: 2, количество рядов: 1, число контактов в ряду: 2, cемейство изделий: MKDS 5 HV, размер шага: 9,52 мм, тип подключения: Винтовой зажим с натяжной гильзой, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый, Расположение контактов: Зигзагообр. разводка выводов M, Длина выводов [P]: 5,2 мм, количество паечных выводов на потенциал: 1, Форма упаковки: в картонной коробке. Возможна установка в ряд модулей с различным количеством полюсов (контактов)! Если необходимо только 2-полюсное применение, рекомендуется использовать модель MKDSV 5 HV с осью для предотвращения вращения.
MKDS 5 HV/ 2-9,52-Z, Клеммы для печатной платы
Страна производства - ПОЛЬША
Технические данные
шт.
на сумму
2 375 ₽
без НДС
47.50 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Клеммы для печатной платы, номинальный ток: 32 A, расчетное напряжение (III/2): 1000 В, номинальное сечение: 4 мм², количество потенциалов: 2, количество рядов: 1, число контактов в ряду: 2, cемейство изделий: MKDS 5 HV, размер шага: 9,52 мм, тип подключения: Винтовой зажим с натяжной гильзой, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый, Расположение контактов: Зигзагообр. разводка выводов M, Длина выводов [P]: 5,2 мм, количество паечных выводов на потенциал: 1, Форма упаковки: в картонной коробке. Возможна установка в ряд модулей с различным количеством полюсов (контактов)! Если необходимо только 2-полюсное применение, рекомендуется использовать модель MKDSV 5 HV с осью для предотвращения вращения.
Единица цен
1
Короткое описание
Клеммы для печатной платы
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC002643
ECLASS-11.0
27460101
Тип изделия
Клемма для монтажа на печатные платы
Количество точек подключения
2
Полюсов
2
Степень загрязнения
3
Количество рядов
1
Конструкция
Устанавливаемые в ряд клеммы для печатного монтажа
Номер таможенного тарифа
85369010
Тип подключения
Винтовой зажим с натяжной гильзой
Длина
21,5 мм
Размер шага
9,52 мм
Размерный чертеж
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Номинальное сечение
4 мм²
Сечение проводника AWG
24 ... 10
Сечение гибкого провода
0,2 мм² ... 4 мм²
Сечение жесткого провода
0,2 мм² ... 6 мм²
Длина оголяемой части
8 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Момент затяжки
0,5 Нм ... 0,6 Нм
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 0,75 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
Тип подключения
Винтовой зажим с натяжной гильзой
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм² ... 4 мм²
Номинальный ток IN
32 A
Тип монтажа
Пайка волной
Страна происхождения
PL
Вес/шт. (с упаковкой)
6,842 g
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: B.01687
