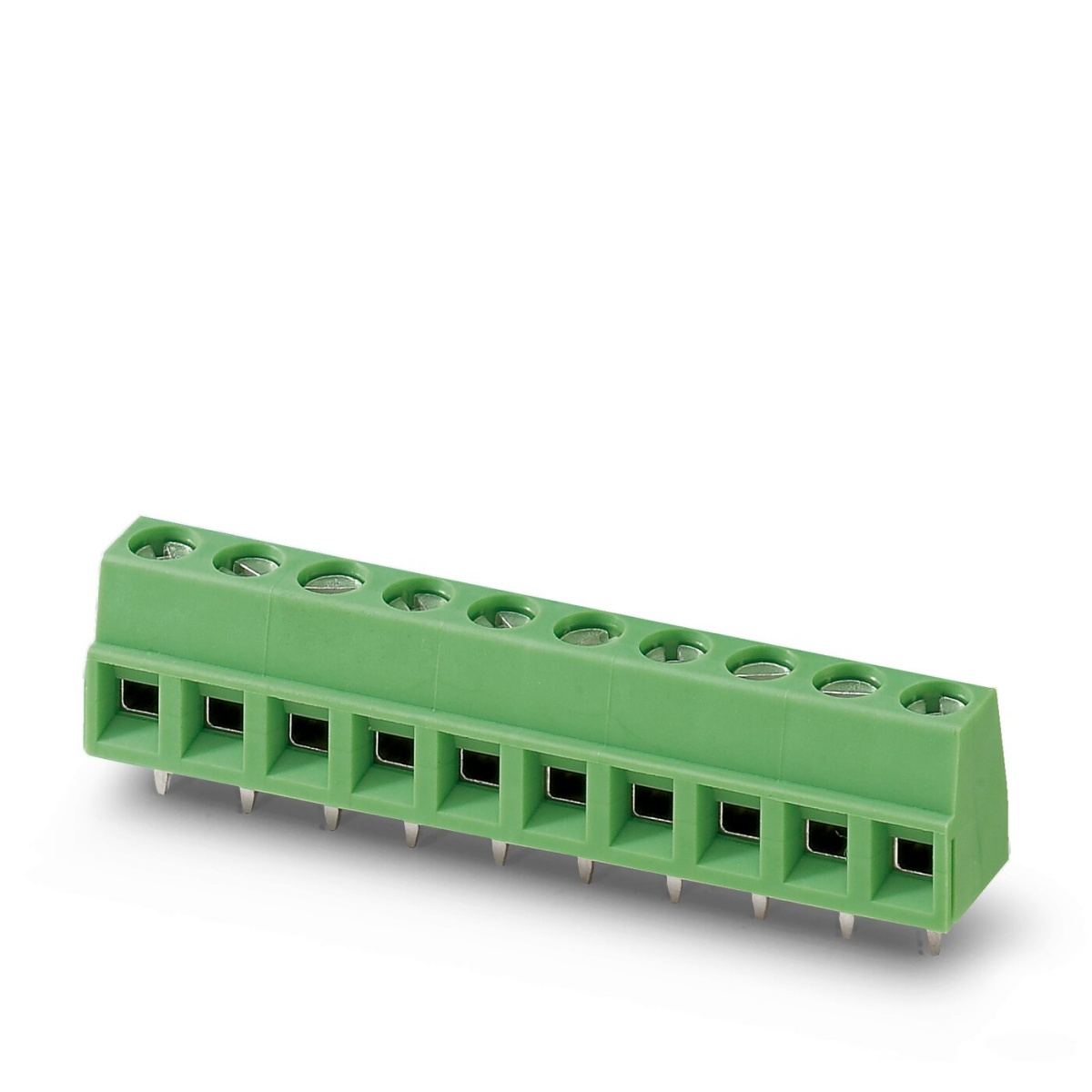

MKDSN 1,5/ 9, Клеммы для печатной платы
-
Артикул:1729089
-
Тип подключения:Винтовой зажим с натяжной гильзой
-
Тип монтажа:Пайка волной
Клеммы для печатной платы, номинальный ток: 13,5 A, расчетное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм², количество потенциалов: 9, количество рядов: 1, число контактов в ряду: 9, cемейство изделий: MKDSN 1,5, размер шага: 5 мм, тип подключения: Винтовой зажим с натяжной гильзой, форма головки винта: L прямой шлиц, монтаж: Пайка волной, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 3,5 мм, количество паечных выводов на потенциал: 1, Форма упаковки: в картонной коробке
MKDSN 1,5/ 9, Клеммы для печатной платы
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
12 400 ₽
без НДС
124 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Клеммы для печатной платы, номинальный ток: 13,5 A, расчетное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм², количество потенциалов: 9, количество рядов: 1, число контактов в ряду: 9, cемейство изделий: MKDSN 1,5, размер шага: 5 мм, тип подключения: Винтовой зажим с натяжной гильзой, форма головки винта: L прямой шлиц, монтаж: Пайка волной, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 3,5 мм, количество паечных выводов на потенциал: 1, Форма упаковки: в картонной коробке
Единица цен
1
Короткое описание
Клеммы для печатной платы
Минимальный заказ
100
Норма упаковки
100
Группа изоляционного материала
I
ETIM 8.0
EC002643
ECLASS-11.0
27460101
Тип изделия
Клемма для монтажа на печатные платы
Количество точек подключения
9
Полюсов
9
Степень загрязнения
3
Количество рядов
1
Конструкция
Блок клемм для печатного монтажа
Номер таможенного тарифа
85369010
Тип подключения
Винтовой зажим с натяжной гильзой
Температура окружающей среды (при эксплуатации)
-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Сопротивление изоляции
Сопротивление изоляции
Длина
10 мм
Размер шага
5 мм
Размерный чертеж
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Номинальное сечение
1,5 мм²
Сечение проводника AWG
26 ... 16
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Сечение жесткого провода
0,14 мм² ... 1,5 мм²
Длина оголяемой части
6 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 0,75 мм²
Момент затяжки
0,5 Нм ... 0,6 Нм
2 жестких провода одинакового сечения
0,14 мм² ... 0,75 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 0,5 мм²
2 гибких провода одинакового сечения
0,14 мм² ... 0,75 мм²
Тип подключения
Винтовой зажим с натяжной гильзой
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм² ... 1,5 мм²
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Условия окружающей среды
Условия окружающей среды
Номинальный ток IN
13,5 A
Тип монтажа
Пайка волной
Страна происхождения
DE
Вес/шт. (с упаковкой)
8,4 g
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Упаковочная единица
100 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4017918025953
EAC
ID допуска: B.01687
