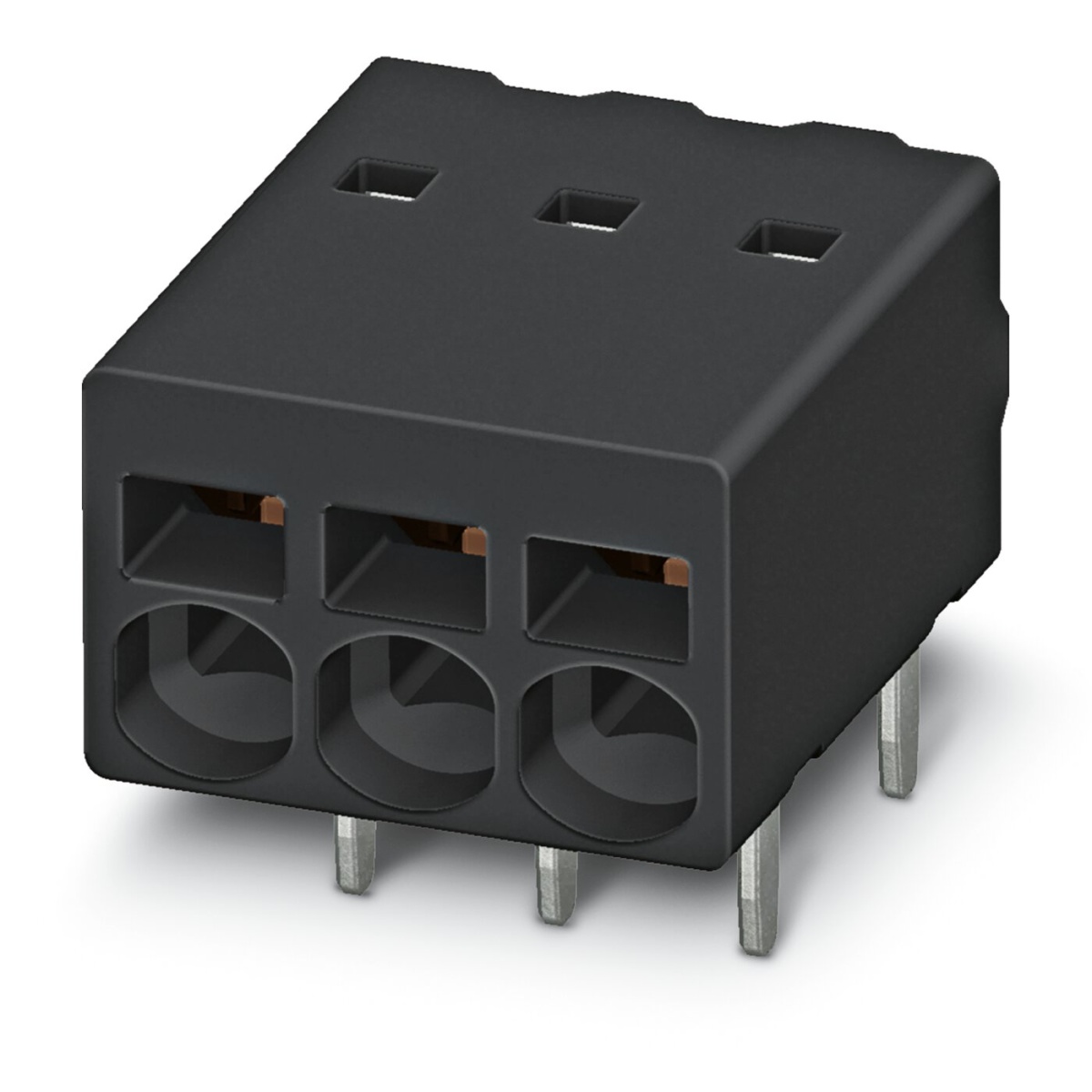

PTSM 0,5/ 3-2,5-H THR R32, Клеммы для печатной платы
-
Артикул:1770898
-
Тип подключения:Пружинные зажимы Push-in
-
Тип монтажа:THR пайка
Клеммы для печатной платы, номинальный ток: 6 A, расчетное напряжение (III/2): 160 В, номинальное сечение: 0,5 мм², количество потенциалов: 3, количество рядов: 1, число контактов в ряду: 3, cемейство изделий: PTSM 0,5/..-H-THR, размер шага: 2,5 мм, тип подключения: Пружинные зажимы Push-in, монтаж: THR пайка, направление подключения, проводник/печатная плата: 0 °, цвет: черный, Расположение контактов: Линейное двойное расположение выводов, Длина выводов [P]: 2,1 мм, количество паечных выводов на потенциал: 2, Форма упаковки: Лента шириной 32 мм. Информация для пользователя и рекомендации по проектированию процесса технологии сквозного печатного монтажа находится в разделе загрузок
PTSM 0,5/ 3-2,5-H THR R32, Клеммы для печатной платы
Страна производства - ИНДИЯ
Технические данные
шт.
на сумму
13 568 ₽
без НДС
25.60 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Клеммы для печатной платы, номинальный ток: 6 A, расчетное напряжение (III/2): 160 В, номинальное сечение: 0,5 мм², количество потенциалов: 3, количество рядов: 1, число контактов в ряду: 3, cемейство изделий: PTSM 0,5/..-H-THR, размер шага: 2,5 мм, тип подключения: Пружинные зажимы Push-in, монтаж: THR пайка, направление подключения, проводник/печатная плата: 0 °, цвет: черный, Расположение контактов: Линейное двойное расположение выводов, Длина выводов [P]: 2,1 мм, количество паечных выводов на потенциал: 2, Форма упаковки: Лента шириной 32 мм. Информация для пользователя и рекомендации по проектированию процесса технологии сквозного печатного монтажа находится в разделе загрузок
Единица цен
1
Короткое описание
Клеммы для печатной платы
Минимальный заказ
530
Норма упаковки
530
Группа изоляционного материала
IIIa
ETIM 8.0
EC002643
ECLASS-11.0
27460101
Тип изделия
Клемма для монтажа на печатные платы
Количество точек подключения
3
Полюсов
3
Степень загрязнения
3
Количество рядов
1
Конструкция
Компоненты для сквозного печатного монтажа
Номер таможенного тарифа
85369010
Тип подключения
Пружинные зажимы Push-in
Температура окружающей среды (при эксплуатации)
-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Сопротивление изоляции
Сопротивление изоляции
Длина
5 мм
Размер шага
2,5 мм
Размерный чертеж
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
LCP
Номинальное сечение
0,5 мм²
Сечение проводника AWG
26 ... 20
Сечение гибкого провода
0,2 мм² ... 0,5 мм² (до 0,75 мм², при длине снятия изоляции 7,5 мм и номинальном напряжении изоляции
Сечение жесткого провода
0,14 мм² ... 0,5 мм²
Длина оголяемой части
6 мм
Тип подключения
Пружинные зажимы Push-in
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм² ... 0,34 мм²
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Условия окружающей среды
Условия окружающей среды
Номинальный ток IN
6 A
Тип монтажа
THR пайка
Указания по применению
Указания по применению
Страна происхождения
IN
Вес/шт. (с упаковкой)
1,56 g
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Упаковочная единица
530 Количество
Минимальное количество, предусмотренное условиями заказа
530 Количество
EAC
ID допуска: B.01687
