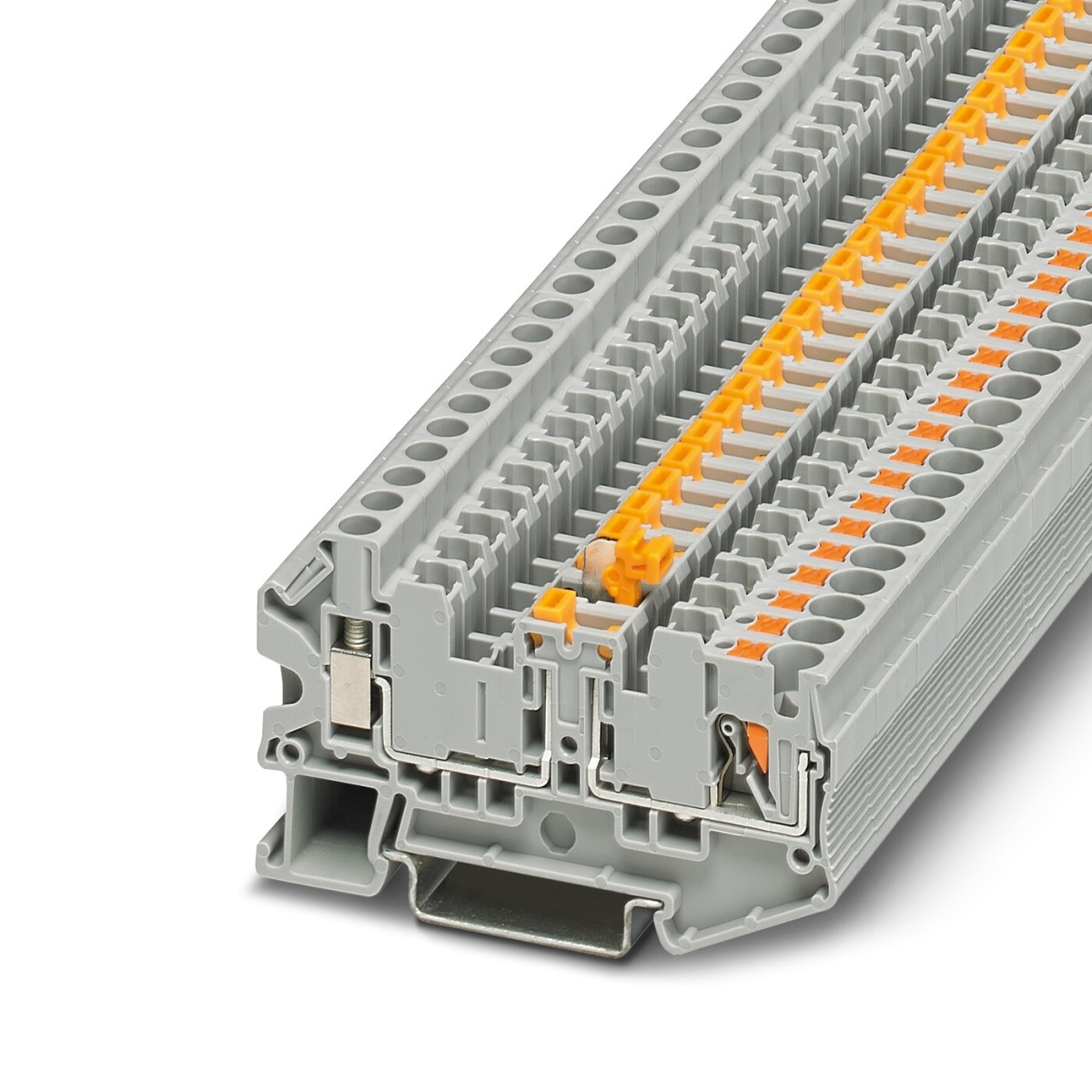

PTU 4-MT-P, Клемма с ножевыми размыкателями
-
Артикул:3209532
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:cерый
Клеммы с ножевыми размыкателями, с винтами для крепления контрольных штекеров 4 мм, номинальное напряжение: 400 В, номинальный ток: 20 A, тип подключения: Зажимы Push-in, Расчетное сечение: 4 мм², cечение: 0,2 мм² - 6 мм², тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм², cечение: 0,2 мм² - 6 мм², монтаж: NS 35/7,5, NS 35/15, цвет: cерый
PTU 4-MT-P, Клемма с ножевыми размыкателями
Страна производства - РОССИЯ
Короткое описание
Клемма с ножевыми размыкателями
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000902
ECLASS-11.0
27141126
Количество точек подключения
2
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Шт. точек подключения
2
Шт. рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Длина
71 мм
Ширина
6,2 мм
Высота NS 35/15
50,3 мм
Высота NS 35/7,5
42,8 мм
Ширина крышки
2,2 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V2
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
4 мм²
Номинальное напряжение
400 В
Сечение проводника AWG
24 ... 10
Сечение гибкого провода
0,2 мм² ... 4 мм²
0,2 мм² ... 6 мм²
Сечение жесткого провода
0,2 мм² ... 6 мм²
0,5 мм² ... 6 мм²
Калиберная пробка
A4
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
24 ... 12
Максимальный ток нагрузки
20 A
Длина оголяемой части
10 мм ... 12 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
0,25 мм² ... 2,5 мм²
Ярус 1, снизу 1
Ярус 1, снизу 1
Тип дополнительного гибридного разъема
UT 4
Ярус 1, сверху 1
Ярус 1, сверху 1
Ярус 1, сверху 1 Сечение проводников, подсоединяемых без инструмента
Ярус 1, сверху 1 Сечение проводников, подсоединяемых без инструмента
Момент затяжки
0,6 ... 0,8 Нм
Шт. точек подключения на ярус
2
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Резьба винтов
M3
Страна происхождения
RU
Вес/шт. (без упаковки)
13,8 g
Вес/шт. (с упаковкой)
15,35 g
