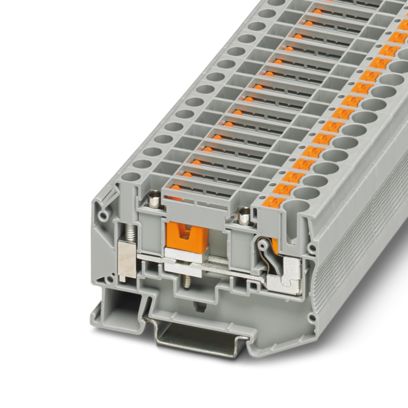

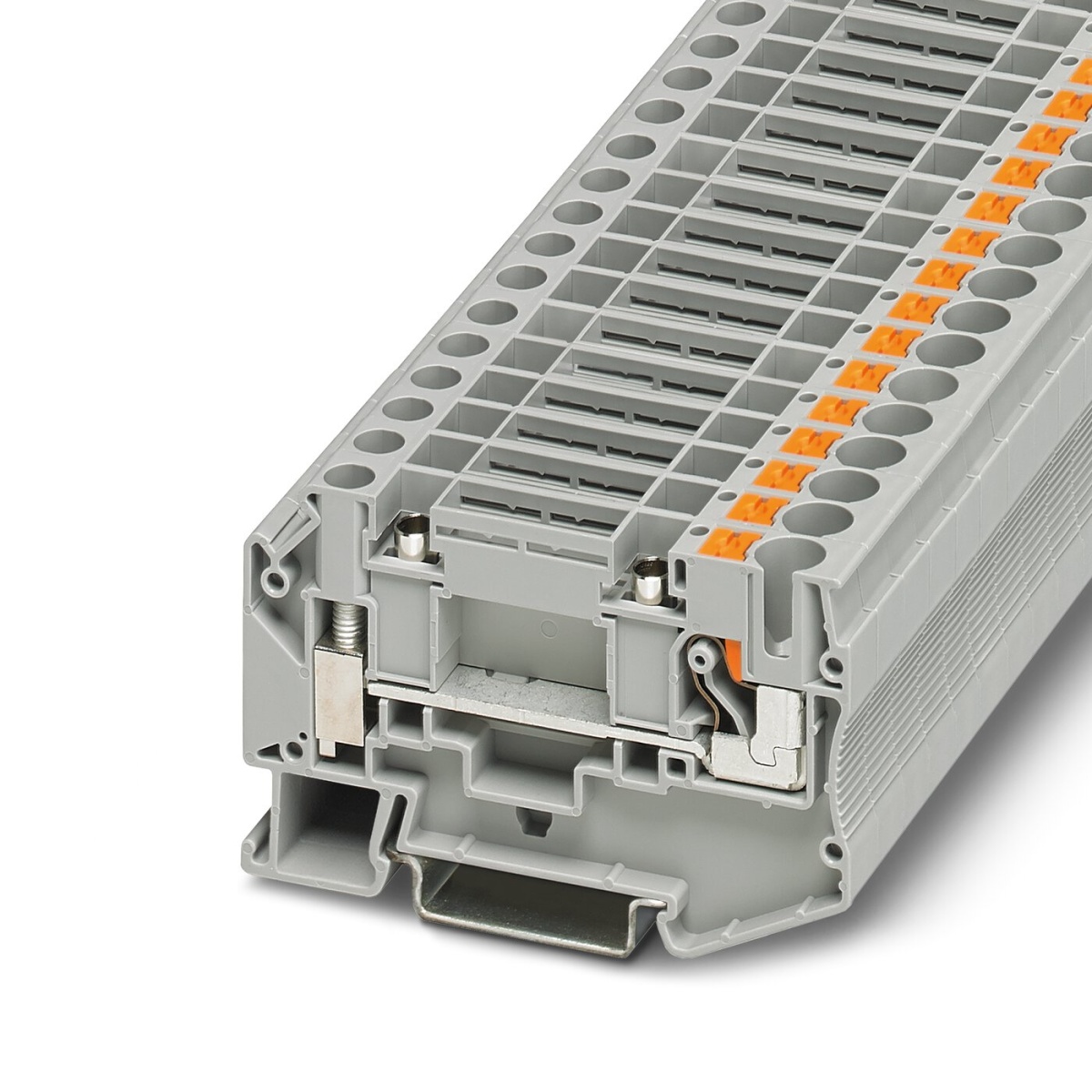

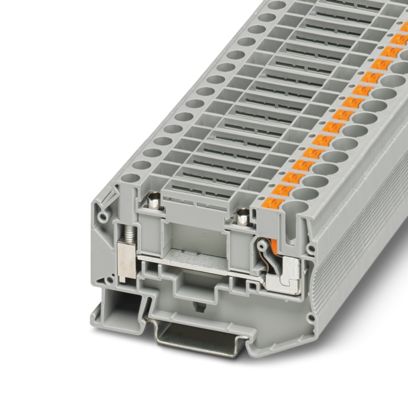

PTUD 6-P, Клемма с размыкателем
-
Артикул:3209537
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:cерый
Проходные клеммы, с винтами для крепления контрольного штекера, номинальное напряжение: 800 В, номинальный ток: 41 A, тип подключения: Зажимы Push-in, Расчетное сечение: 6 мм², cечение: 0,5 мм² - 10 мм², тип подключения: Винтовые зажимы, Расчетное сечение: 6 мм², cечение: 0,5 мм² - 10 мм², монтаж: NS 35/7,5, NS 35/15, цвет: cерый
PTUD 6-P, Клемма с размыкателем
Страна производства - РОССИЯ
Короткое описание
Клемма с размыкателем
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
2
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Шт. точек подключения
2
Шт. рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Номинальное напряжение
800 В
Длина
73,9 мм
Ширина
8,2 мм
Высота NS 35/15
55,5 мм
Высота NS 35/7,5
48 мм
Ширина крышки
2,2 мм
Цвет
cерый
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
6 мм²
Номинальное напряжение
800 В
Сечение проводника AWG
20 ... 8
20 ... 6
Сечение гибкого провода
0,5 мм² ... 6 мм²
Сечение жесткого провода
0,5 мм² ... 10 мм²
1 мм² ... 10 мм²
Калиберная пробка
A5
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
20 ... 10
10 ... 8
Максимальный ток нагрузки
52 A (Для кабеля сечением 10 mm² Поперечное сечение)
52 A (для кабеля сечением 6 мм²)
Длина оголяемой части
10 мм ... 12 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1,5 мм²
0,5 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 6 мм²
1 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 6 мм²
1 мм² ... 6 мм²
Ярус 1, снизу 1
Ярус 1, снизу 1
Сечение гибкого проводника с пластмассовым наконечником TWIN
0,5 мм² ... 1,5 мм²
Тип дополнительного гибридного разъема
UT 6
Ярус 1, сверху 1
Ярус 1, сверху 1
Ярус 1, сверху 1 Сечение проводников, подсоединяемых без инструмента
Ярус 1, сверху 1 Сечение проводников, подсоединяемых без инструмента
Момент затяжки
1,5 ... 1,8 Нм
Шт. точек подключения на ярус
2
2 жестких провода одинакового сечения
0,5 мм² ... 2,5 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 2,5 мм²
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,5 мм² ... 1,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Резьба винтов
M4
Страна происхождения
RU
Вес/шт. (без упаковки)
22,16 g
Вес/шт. (с упаковкой)
22,16 g
