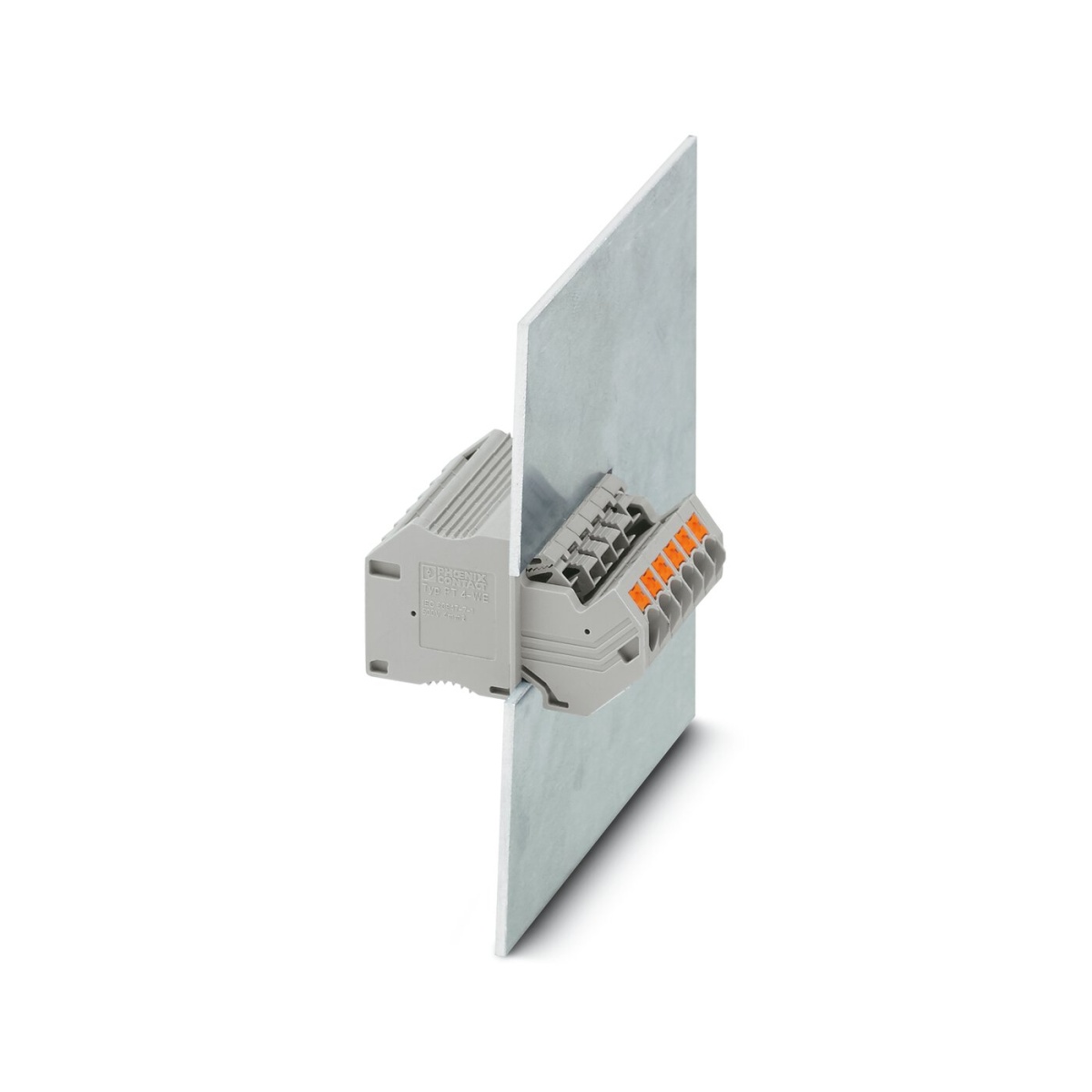

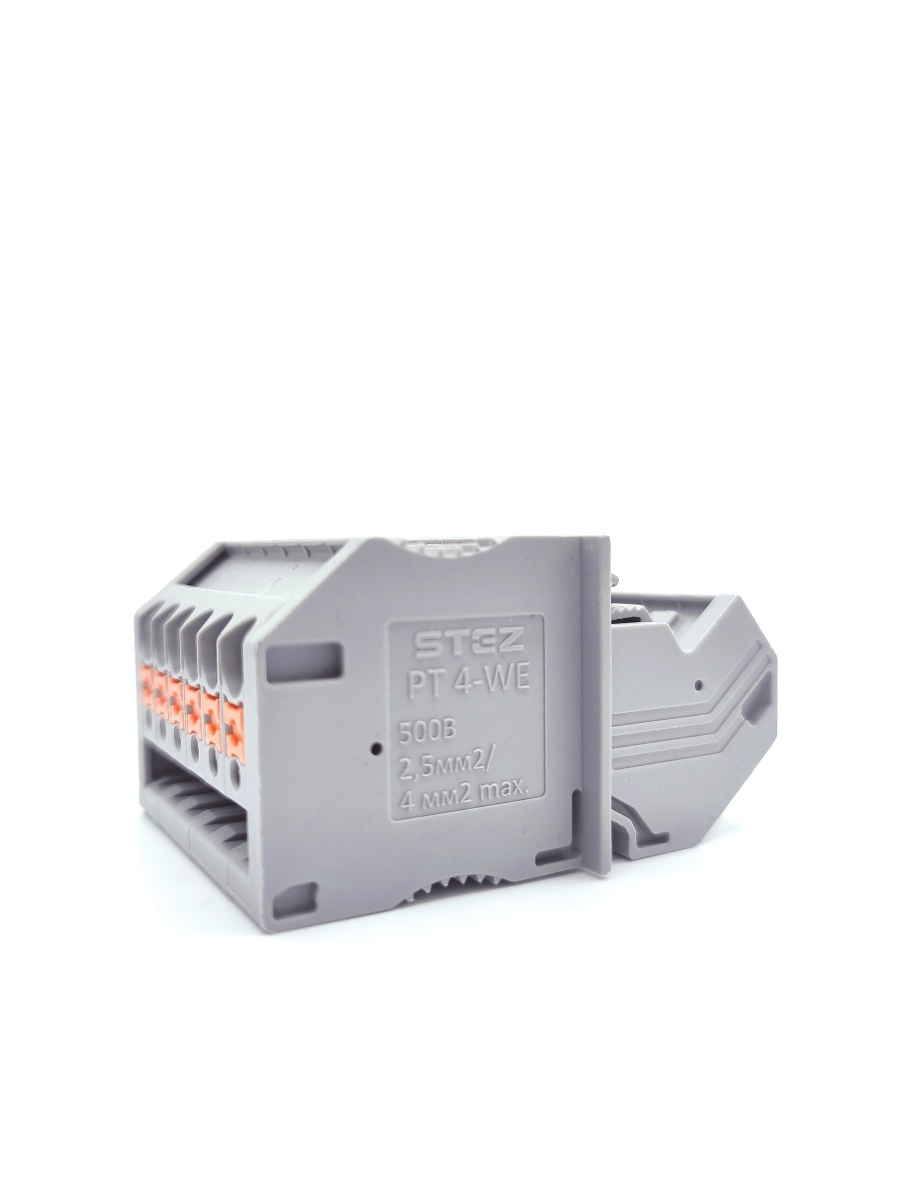

PT 4-WE/27, Клемма проходная
-
Артикул:3044932
-
Тип монтажа:Настенный монтаж
-
Цвет:cерый
PT 4-WE/27, Клемма проходная
Страна производства - РОССИЯ
Короткое описание
Клемма проходная
Минимальный заказ
5
Норма упаковки
5
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
54
Полюсов
27
Категория перенапряжения
III
Потенциалы
27
Количество рядов
1
Шт. точек подключения
54
Шт. рядов
1
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C

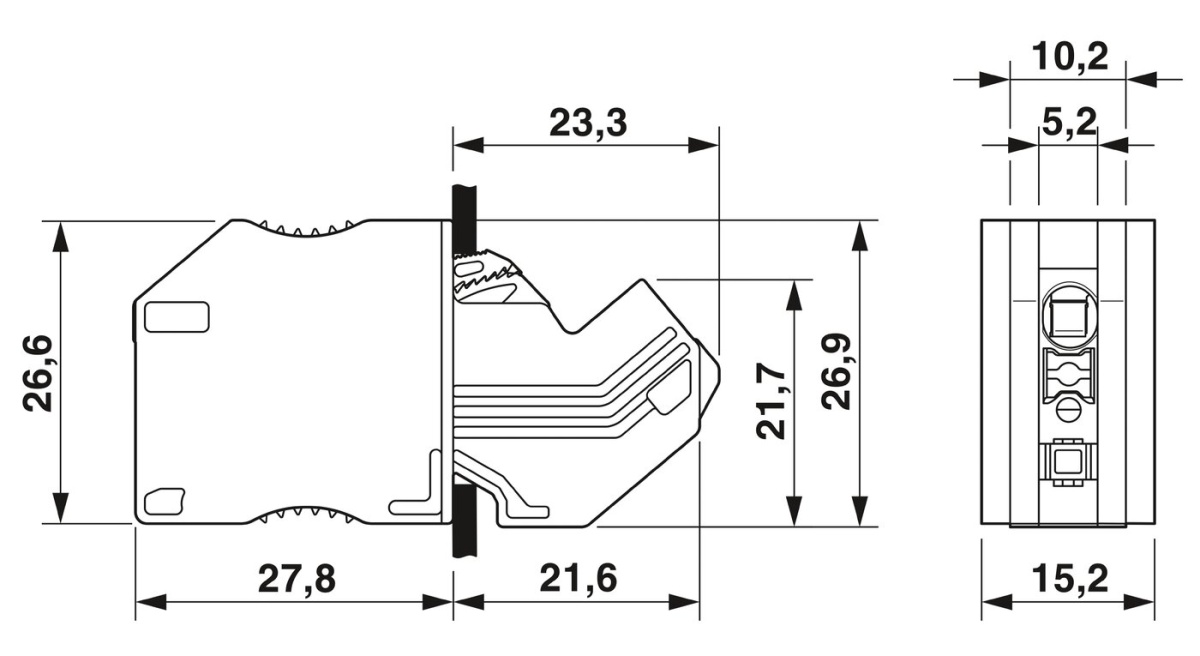

Длина
51,3 мм
Высота
26,6 мм
Ширина
144,1 мм
Размер шага
5,2 мм
Цвет
cерый
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
4 мм²
Номинальное напряжение
500 В
Сечение проводника AWG
26 ... 12
Сечение гибкого провода
0,14 мм² ... 4 мм²
Сечение жесткого провода
0,14 мм² ... 4 мм²
0,34 мм² ... 4 мм²
Калиберная пробка
A3
Сечение гибкого проводника [AWG]
26 ... 12
Максимальный ток нагрузки
30 A (при сечении жесткого провода 6 мм²)
Длина оголяемой части
10 мм ... 12 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 0,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
0,34 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²0,34 мм² ... 2,5 мм²
Сечение жесткого провода [AWG]
24 ... 12
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Макс. мощность потерь при номинальных условиях
1,02 Вт
Пройденые испытания по ГОСТ IEC 60947-7-1
Присоединительная способность
Испытание импульсным выдерживаемым напряжением
Испытание электрической прочности изоляции переменным напряжением промышленной частоты
Испытание механической прочности выводов колодки
Испытание на изгиб
Испытание на вытягивание
Крепление колодки выводов к основанию
Проверка падения напряжения
Испытание на превышение температуры
Испытание на кратковременно выдерживаемый ток
Испытание на температурный износ
Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013)
Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа
Настенный монтаж

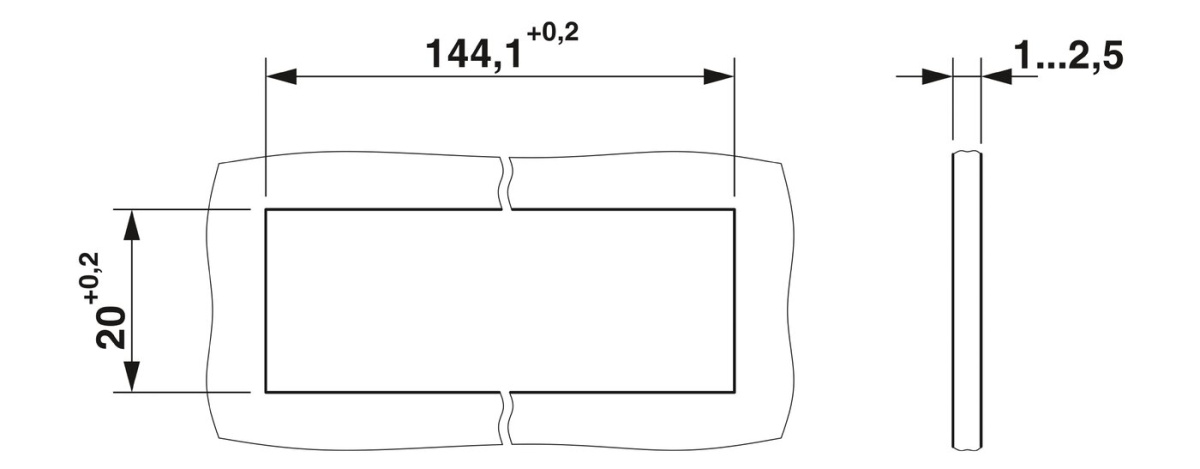

Толщина листа
1 мм ... 2,5 мм

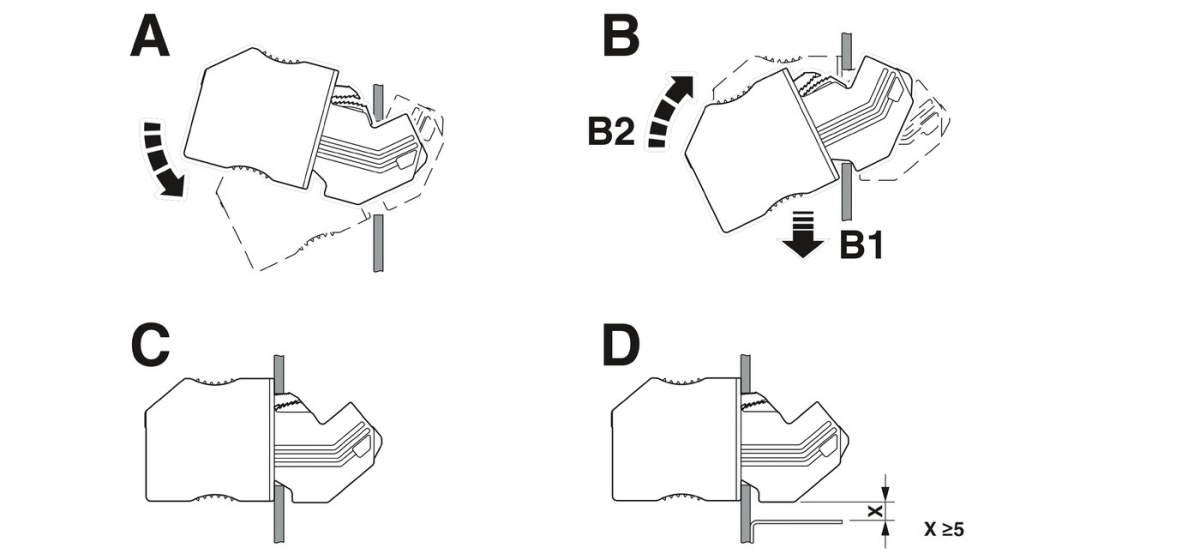

Указание по монтажу:
Минимальное расстояние к другим токоведущим поверхностям: мин. 5 мм
Номинальное сечение AWG
14
Страна происхождения
RU
Вес/шт. (без упаковки)
161,01 g
Вес/шт. (с упаковкой)
161,01 g
Длина упаковки (мм.)
132
Ширина упаковки (мм.)
187
Высота упаковки (мм.)
94.5
Вес упаковки (гр.)
947.5
Длина, 1 шт. (мм.)
51.3
Ширина, 1 шт. (мм.)
144.1
Высота, 1 шт. (мм.)
26.6
Вес, 1 шт. (гр.)
179.5
