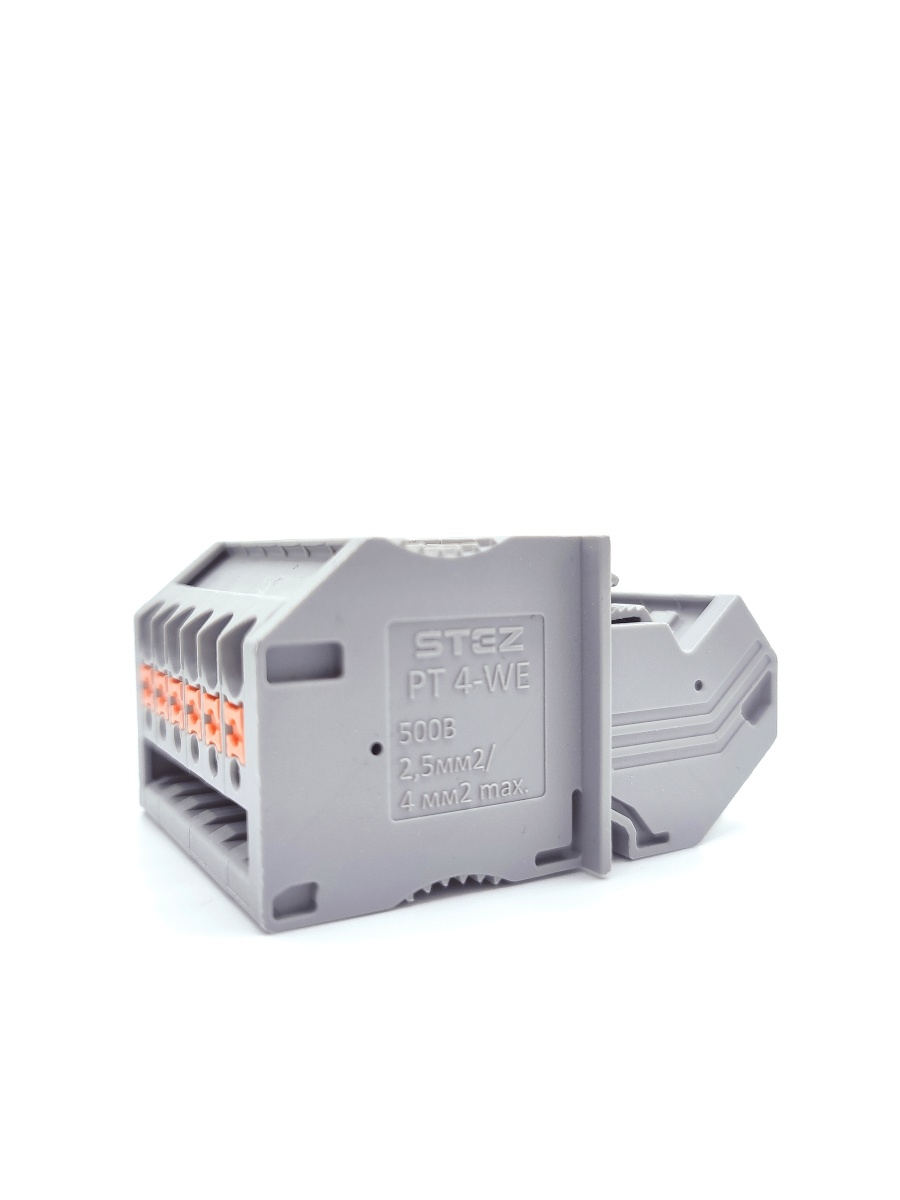

PT 4-WE, Клемма проходная
-
Артикул:3044900
-
Тип монтажа:Настенный монтаж
-
Цвет:cерый
Проходная клемма, Минимальное расстояние к другим токоведущим поверхностям: мин. 5 мм, номинальное напряжение: 500 В, номинальный ток: 24 A, тип подключения: Зажимы Push-in, Расчетное сечение: 4 мм², cечение: 0,14 мм² - 4 мм², тип монтажа: Настенный монтаж, цвет: cерый
PT 4-WE, Клемма проходная
Страна производства - РОССИЯ
Проходная клемма, Минимальное расстояние к другим токоведущим поверхностям: мин. 5 мм, номинальное напряжение: 500 В, номинальный ток: 24 A, тип подключения: Зажимы Push-in, Расчетное сечение: 4 мм², cечение: 0,14 мм² - 4 мм², тип монтажа: Настенный монтаж, цвет: cерый
Короткое описание
Клемма проходная
Минимальный заказ
50
Норма упаковки
50
ETIM 8.0
EC000897
ECLASS-11.0
27141120

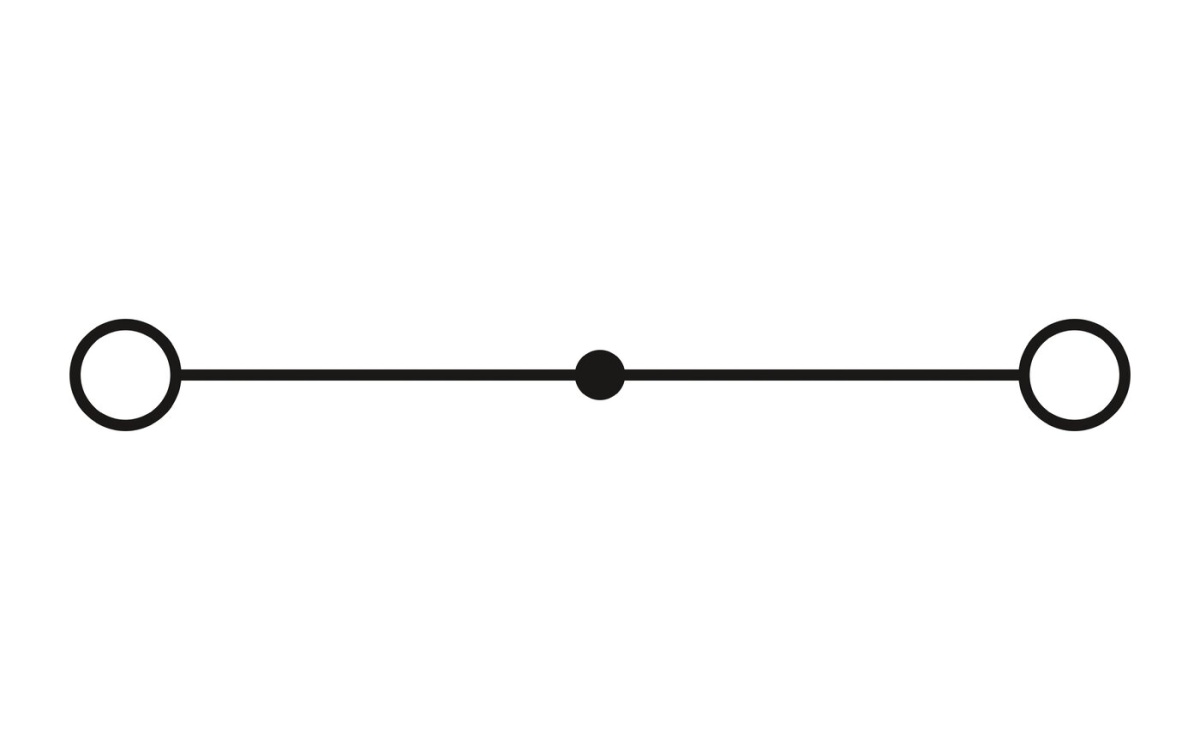

Количество точек подключения
2
Полюсов
1
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Шт. точек подключения
2
Шт. рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C

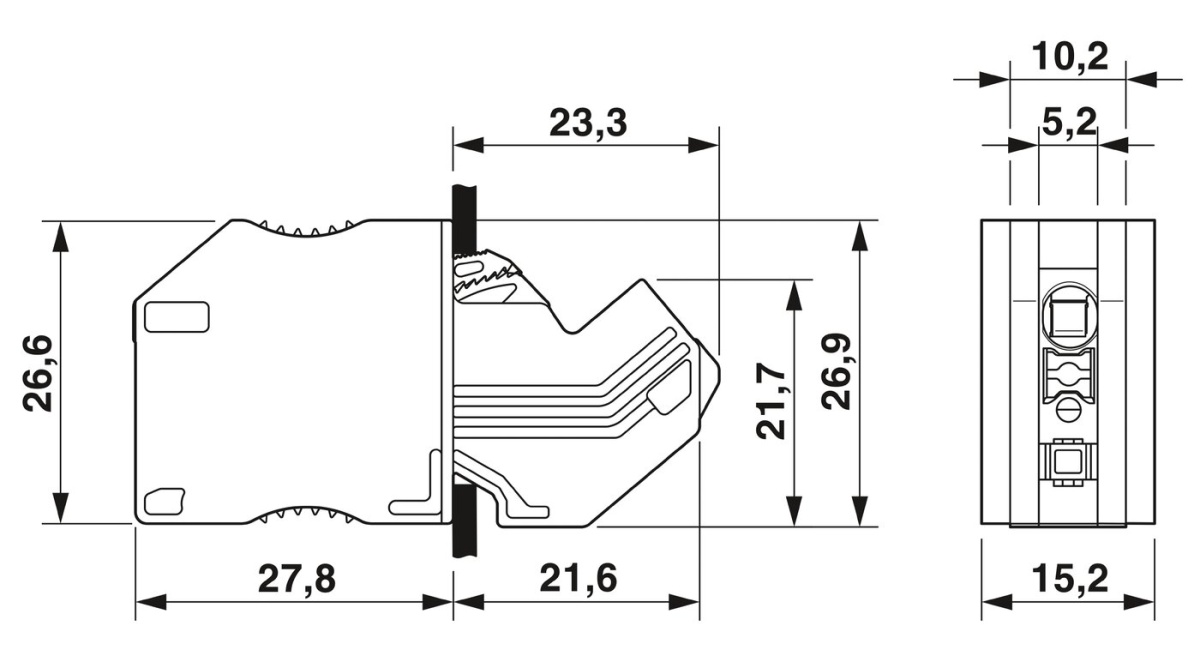

Длина
51,3 мм
Длина
26,9 мм
Ширина
7,6 мм
Размер шага
5,2 мм
Цвет
cерый
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
2,5 мм²
4 мм²
Сечение жесткого провода
0,14 мм² ... 4 мм²
0,34 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
0,34 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²
0,34 мм² ... 2,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Макс. мощность потерь при номинальных условиях
0,77 Вт
Пройденые испытания по ГОСТ IEC 60947-7-1
Присоединительная способность
Испытание импульсным выдерживаемым напряжением
Испытание электрической прочности изоляции переменным напряжением промышленной частоты
Испытание механической прочности выводов колодки
Испытание на изгиб
Испытание на вытягивание
Крепление колодки выводов к основанию
Проверка падения напряжения
Испытание на превышение температуры
Испытание на кратковременно выдерживаемый ток
Испытание на температурный износ
Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013)
Защита от поражения электрическим током (ГОСТ EN 50274-2012)

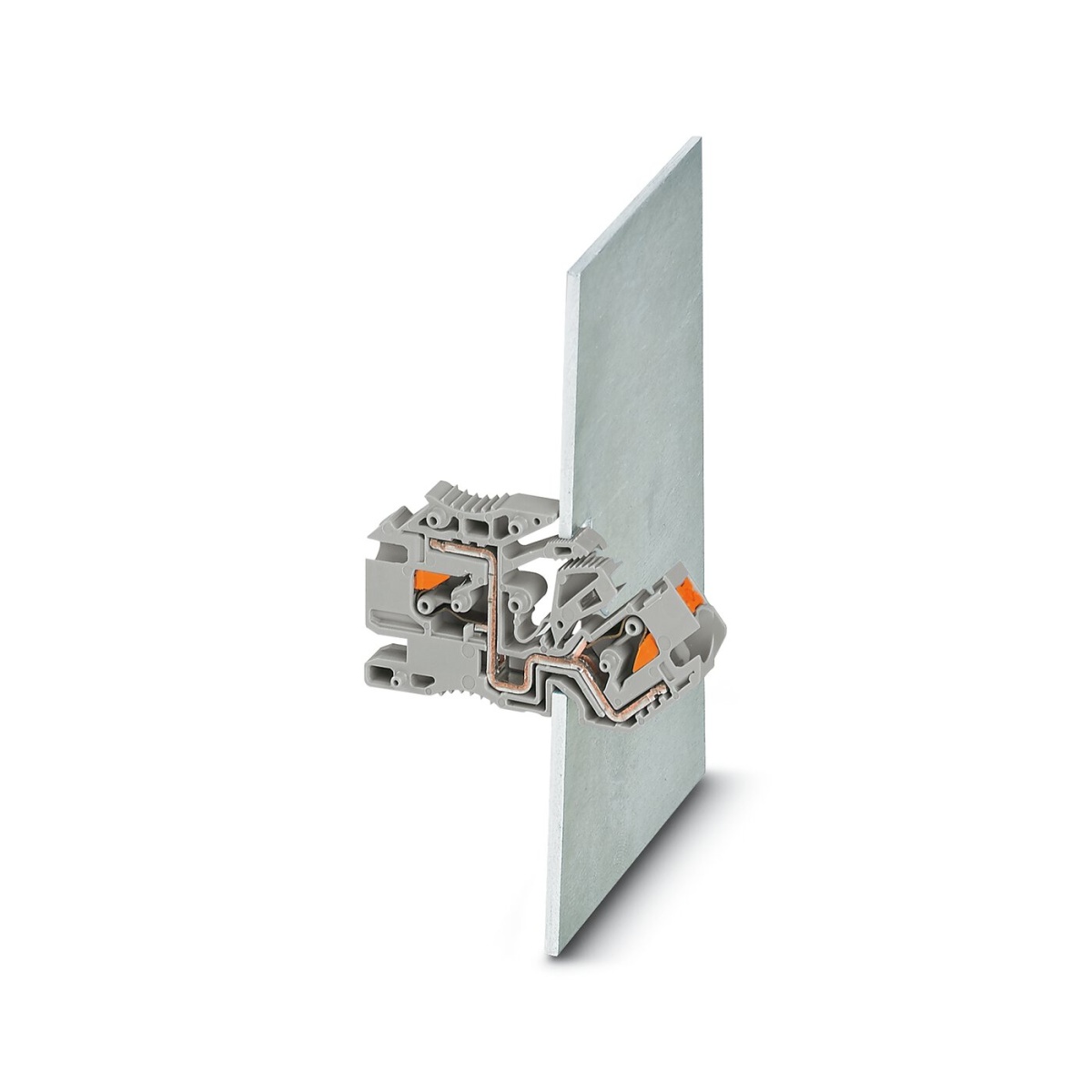

Тип монтажа
Настенный монтаж

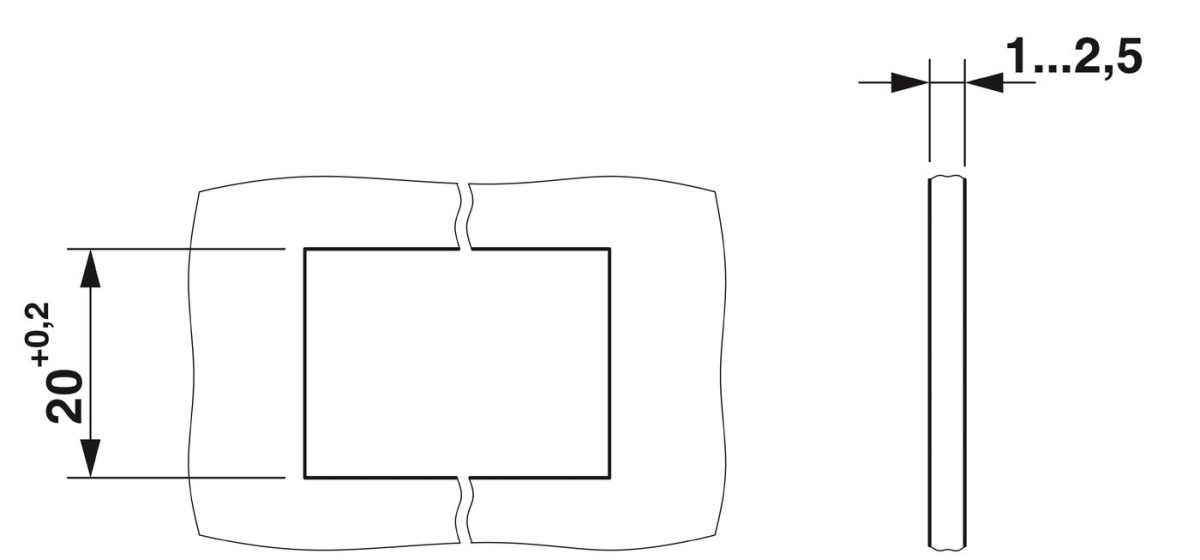

Толщина листа
1 мм ... 2,5 мм

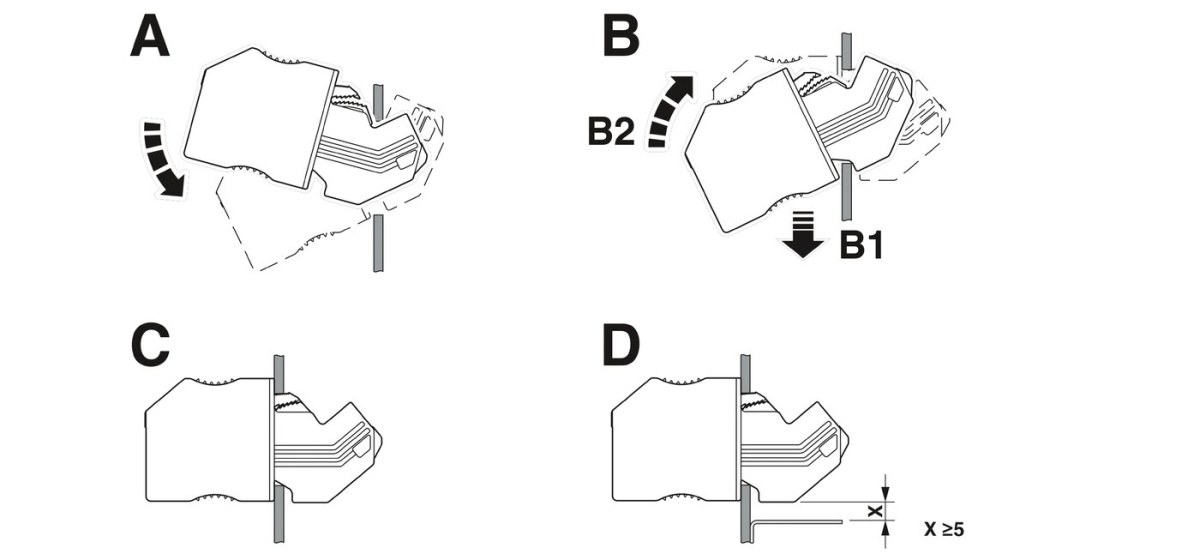

Указание по монтажу:
Минимальное расстояние к другим токоведущим поверхностям: мин. 5 мм
Страна происхождения
RU
Вес/шт. (без упаковки)
6,521 g
Вес/шт. (с упаковкой)
6,66 g
Вес упаковки (гр.)
376.05
Длина, 1 шт. (мм.)
51.3
Ширина, 1 шт. (мм.)
7.6
Высота, 1 шт. (мм.)
26.9
Вес, 1 шт. (гр.)
10.5
