КНЗ 2,5-2-ВСТ-С, Клемма с разрывом цепи

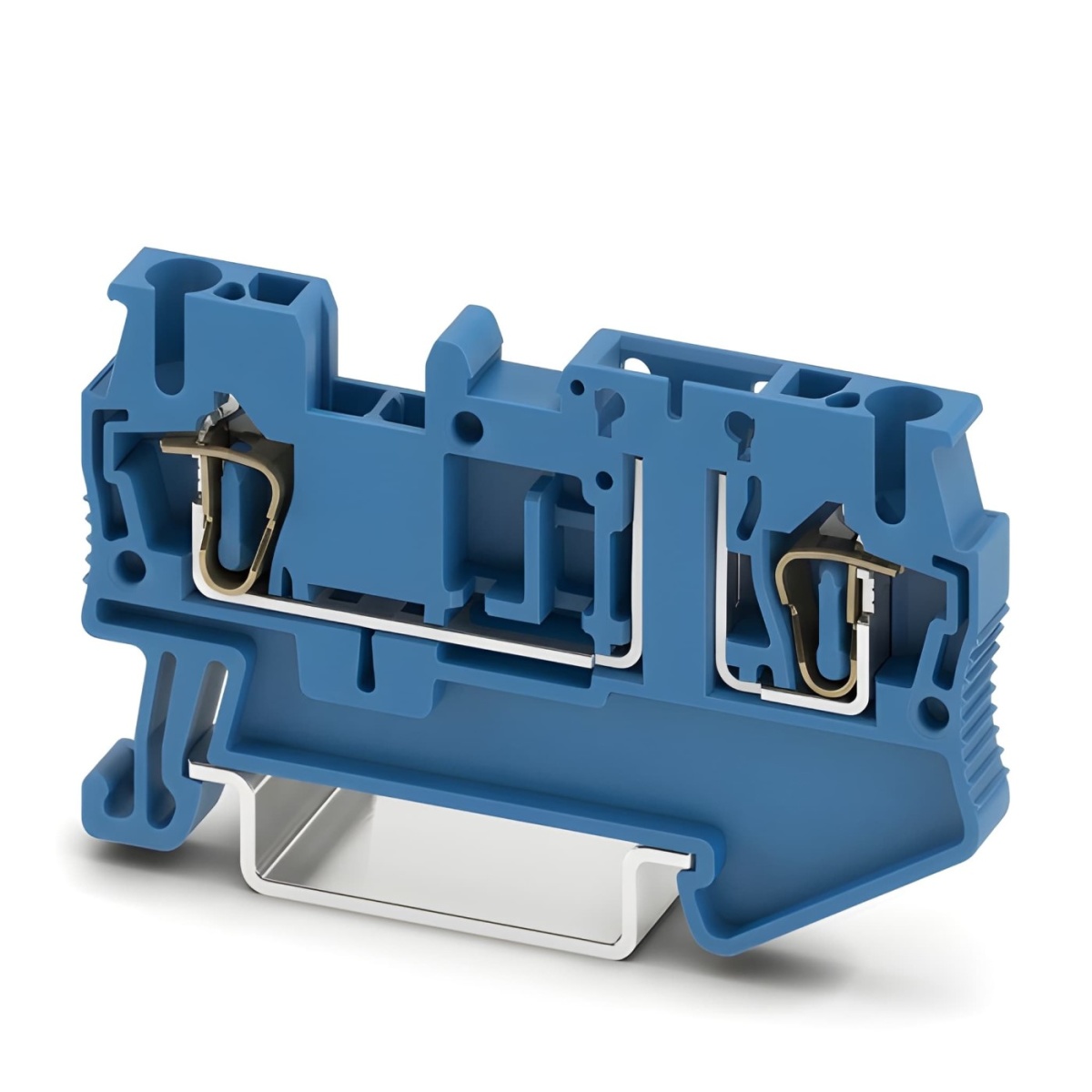

КНЗ 2,5-2-ВСТ-С, Клемма с разрывом цепи
Артикул:
10200001
Тип монтажа:
NS 35/7,5 NS 35/15
Цвет:
синий
Клемма с разрывом цепи, номинальное напряжение: 400 В, номинальный ток: 20 A, 1 уровень, тип подключения: пружинный зажим, расчетное сечение: 2,5 мм², cечение: 0,2 мм² - 4 мм², монтаж: NS 35/7,5, NS 35/15, цвет: синий
КНЗ 2,5-2-ВСТ-С, Клемма с разрывом цепи
Страна производства -
РОССИЯ
В корзину
Технические данные
138 ₽/шт.
На складе
шт.
на сумму
6 900 ₽
без НДС
Где я могу приобрести данный товар?
Задать вопрос
Описание
Клемма с разрывом цепи
Характеристики
Общие
Короткое описание
Клемма с разрывом цепи
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
Классификация
ETIM 8.0
EC000902
ECLASS-11.0
27141126
Характеристики изделий
Количество точек подключения
2
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Технические характеристики
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура) -5 °C ... 70 °C
Номинальное напряжение
400 В (Напряжение определяется установленным штекером)
Размеры
Длина
60,5 мм
Ширина
5,2 мм
Высота NS 35/15
44 мм
Высота NS 35/7,5
36,5 мм
Ширина крышки
2,2 мм
Спецификации материала
Цвет
синий
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала
125 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Характеристики клемм
Номинальное сечение
2,5 мм²
Номинальное напряжение
400 В (Напряжение определяется установленным штекером)
Сечение проводника AWG
28 ... 12
Сечение гибкого провода
0,08 мм² ... 2,5 мм²
Сечение жесткого провода
0,08 мм² ... 4 мм²
Калиберная пробка
A3
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
28 ... 14
Максимальный ток нагрузки
20 A (для кабеля сечением 4 мм² Поперечное сечение)
Длина оголяемой части
8 мм ... 10 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²
Экологические условия и условия эксплуатации
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Электрические характеристики
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Монтаж
Тип монтажа
NS 35/7,5 NS 35/15
Коммерческие данные
Страна происхождения
RU
Вес/шт. (без упаковки)
7,52 g
Вес/шт. (с упаковкой)
7,52 g
GTIN
4046356409971
Сертификаты
EAC
ID допуска: RU C-DE.BL08.B.00644
Документация
Инструкция (pdf)
Техническая информация (pdf)
Чертеж, 3D модель (zip)
