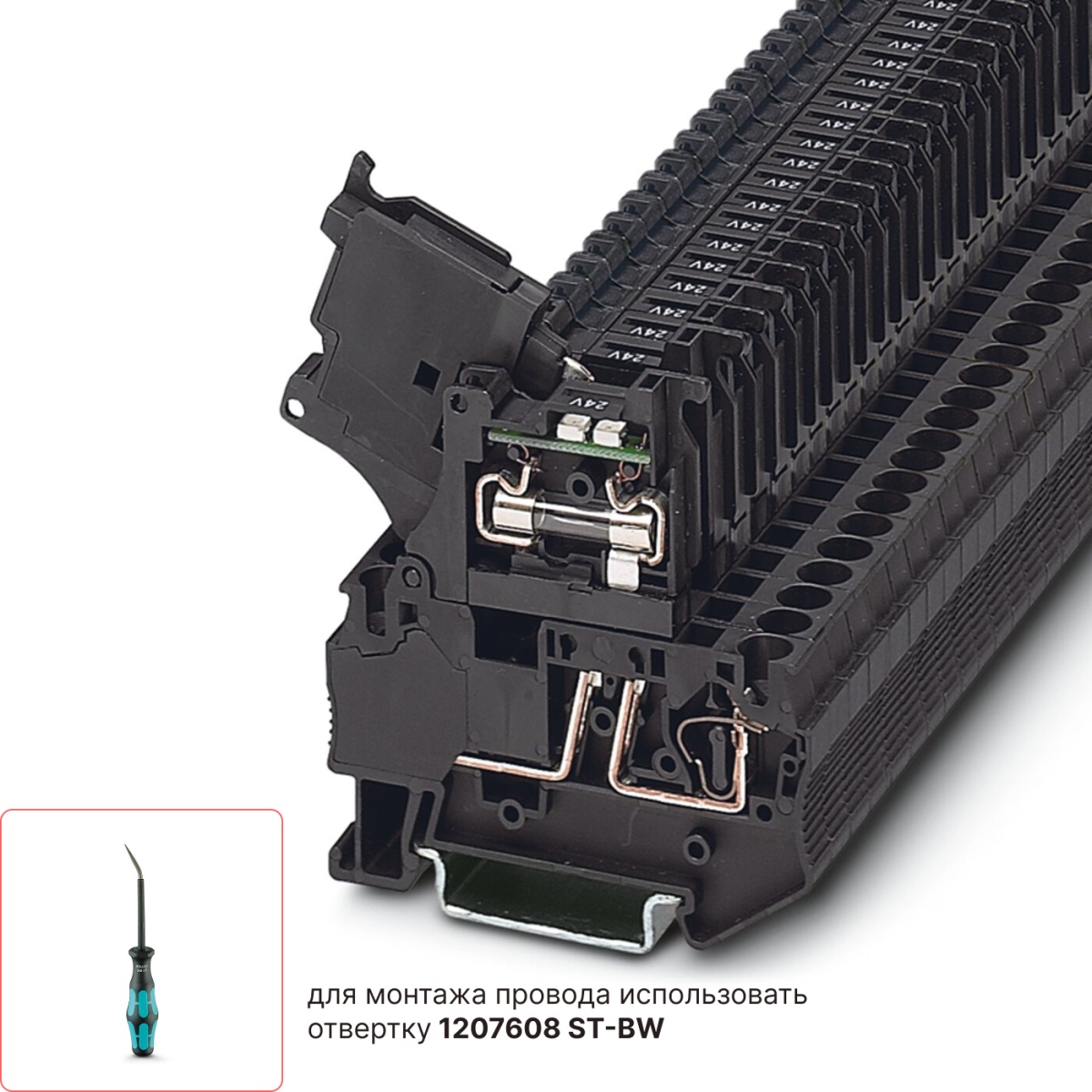

КНЗ 4-2-60/110 (5х20), Клемма с держателем предохранителя
-
Артикул:10200053
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:черный
Клеммы для установки предохранителей, с индикатором для 60-110 В AC/DC, тип предохранителя: стекло/керамика, тип предохранителей: G / 5 x 20, номинальное напряжение: 500 В, номинальный ток: 6,3 A, полюсов: 1, тип подключения: зажимы Push-in, расчетное сечение: 4 мм², сечение: 0,5 мм²- 6 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: черный.
ВАЖНО: для монтажа использовать отвертку 1207608 ST-BW
ВАЖНО: для монтажа использовать отвертку 1207608 ST-BW
Гарантия: 1 год
Клеммы для установки предохранителей, с индикатором для 60-110 В AC/DC, тип предохранителя: стекло/керамика, тип предохранителей: G / 5 x 20, номинальное напряжение: 500 В, номинальный ток: 6,3 A, полюсов: 1, тип подключения: зажимы Push-in, расчетное сечение: 4 мм², сечение: 0,5 мм²- 6 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: черный
Короткое описание
Клемма с держателем предохранителя
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000899
ECLASS-11.0
27141116
Количество точек подключения
2
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Диапазон напряжений, индикатор
12 В AC/DC ... 30 В AC/DC
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-3
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Номинальное напряжение
24 В
Длина
61,5 мм
Ширина
6,2 мм
Высота NS 35/15
70 мм
Высота NS 35/7,5
62,5 мм
Цвет
черный
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Номинальное сечение
4 мм²
1 мм²
Номинальное напряжение
24 В
Сечение проводника AWG
28 ... 10
Сечение гибкого провода
0,08 мм² ... 4 мм²
Сечение жесткого провода
0,08 мм² ... 6 мм²
Калиберная пробка
A4
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
28 ... 12
Максимальный ток нагрузки
6,3 A (Ток определяется установленным предохранителем.)
Длина оголяемой части
8 мм ... 10 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 4 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Диапазон токов, индикатор
0,31 мА ... 0,95 мА
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Предохранитель
G / 5 x 20
Тип предохранителя
Стекло / керамика / ...
Рассеиваемая мощность, макс.
макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки)
макс.
Тип монтажа
NS 35/7,5
NS 35/15
