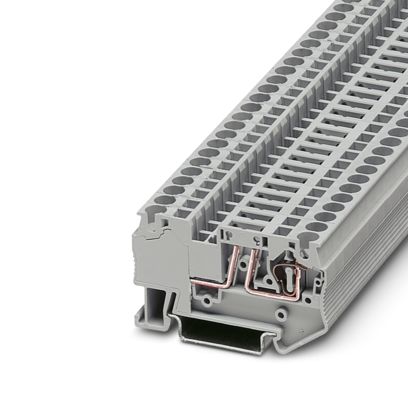

КНЗ 4-2-ВСТ-С, Клемма с разрывом цепи
-
Артикул:10200033
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:cерый
Выпуск изделия ожидается во 2-ом квартале 2026 года. Клемма с разрывом цепи, номинальное напряжение: 500 В, номинальный ток: 20 A, 1 уровень, тип подключения: пружинный зажим, расчетное сечение: 2,5 мм², сечение: 0,2 мм² - 6 мм², монтаж: РМ-35/7,5, РМ-35/15, цвет: cерый
КНЗ 4-2-ВСТ-С, Клемма с разрывом цепи
Клемма с разрывом цепи, номинальное напряжение: 500 В, номинальный ток: 20 A, 1 уровень, тип подключения: пружинный зажим, расчетное сечение: 2,5 мм², сечение: 0,2 мм² - 6 мм², монтаж: РМ-35/7,5, РМ-35/15, цвет: cиний
Короткое описание
Клемма с размыкателем
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000902
ECLASS-11.0
27141126
Количество точек подключения
2
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Номинальное напряжение
500 В (Напряжение определяется установленным штекером)
Длина
61,5 мм
Ширина
6,2 мм
Высота NS 35/15
44 мм
Высота NS 35/7,5
36,5 мм
Ширина крышки
2,2 мм
Цвет
cерый
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Номинальное сечение
4 мм²
2,5 мм²
Номинальное напряжение
500 В (Напряжение определяется установленным штекером)
Сечение проводника AWG
28 ... 10
Сечение гибкого провода
0,08 мм² ... 4 мм²
Сечение жесткого провода
0,08 мм² ... 6 мм²
Калиберная пробка
A4
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
28 ... 12
Максимальный ток нагрузки
20 A (для кабеля сечением 6 мм²)
Длина оголяемой части
8 мм ... 10 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 4 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Вес/шт. (без упаковки)
10,23 g
Вес/шт. (с упаковкой)
10,402 g
GTIN
4017918941239
EAC
ID допуска: RU C-DE.BL08.B.00644
