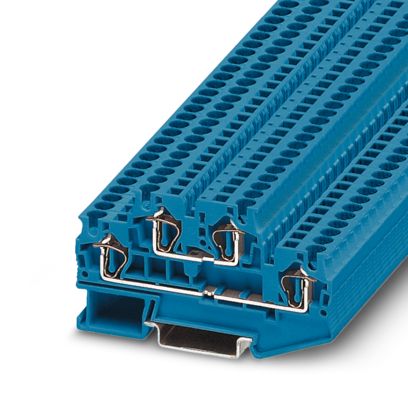

KH3 4-2У-С, Клемма двухуровневая
-
Артикул:10100021
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:синий
Двухъярусная пружинная клемма, номинальное напряжение: 500 В, номинальный ток: 32 A, тип подключения: Пружинный зажим, 1. и 2-ий ярус, расчетное сечение: 4 мм², сечение: 0,2 мм² - 6 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: синий
KH3 4-2У-С, Клемма двухуровневая
Страна производства - РОССИЯ
Двухъярусная пружинная клемма, номинальное напряжение: 500 В, номинальный ток: 32 A, тип подключения: Пружинный зажим, 1. и 2-ий ярус, расчетное сечение: 4 мм², сечение: 0,2 мм² - 6 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: синий
Короткое описание
Клемма духуровневая
Минимальный заказ
51
Норма упаковки
51
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
4
Категория перенапряжения
III
Количество рядов
2
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Номинальное напряжение
500 В
Длина
83,5 мм
Длина
1,87 "
Ширина
6,2 мм
Высота NS 35/15
55 мм
Высота NS 35/7,5
47,5 мм
Ширина крышки
2,2 мм
Цвет
синий
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала
125 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
4 мм²
Номинальное напряжение
500 В
Сечение проводника AWG
28 ... 10
Сечение гибкого провода
0,08 мм² ... 4 мм²
Сечение жесткого провода
0,08 мм² ... 6 мм²
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
28 ... 12
Максимальный ток нагрузки
32 A (для кабеля сечением 6 мм²)
Длина оголяемой части
8 мм ... 10 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 4 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Номинальное сечение AWG
12
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
400 В
Страна происхождения
RU
Вес/шт. (без упаковки)
16,551 g
Вес/шт. (с упаковкой)
16,551 g
GTIN
4017918186937
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
-
