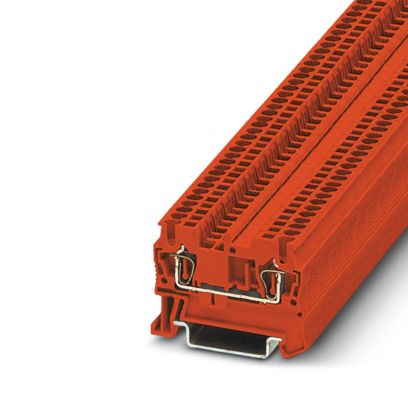

КНЗ 1,5-2-К, Клемма проходная
-
Артикул:10000003
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:красный
Клемма проходная, пружинная, красная, 2 контакта, сечением 1,5 мм²
Короткое описание
Клемма проходная
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
2
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Номинальное напряжение
500 В
Длина
48,5 мм
Высота
1,437 "
Ширина
4,2 мм
Высота NS 35/15
44 мм
Высота NS 35/7,5
36,5 мм
Ширина крышки
2,2 мм
Цвет
красный
Изоляционный материал
PA
Номинальное сечение
1,5 мм²
Номинальное напряжение
500 В
Сечение проводника AWG
28 ... 16
Сечение гибкого провода
0,08 мм² ... 1,5 мм²
Сечение жесткого провода
0,08 мм² ... 1,5 мм²
Калиберная пробка
A1
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
28 ... 16
Максимальный ток нагрузки
17,5 A (для кабеля сечением 1,5 мм²)
Длина оголяемой части
8 мм ... 10 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 1,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Пройденые испытания по ГОСТ IEC 60947-7-1
Присоединительная способность
Испытание импульсным выдерживаемым напряжением
Испытание электрической прочности изоляции переменным напряжением промышленной частоты
Испытание механической прочности выводов колодки
Испытание на изгиб
Испытание на вытягивание
Крепление колодки выводов к основанию
Проверка падения напряжения
Испытание на превышение температуры
Испытание на кратковременно выдерживаемый ток
Испытание на температурный износ
Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013)
Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа
NS 35/7,5
NS 35/15
Номинальное сечение AWG
16
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
400 В
EAC
ID допуска: EAC-Zulassung
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
-
Длина, 1 шт. (мм.)
48.6
Ширина, 1 шт. (мм.)
4.15
Высота, 1 шт. (мм.)
35.2
Вес, 1 шт. (гр.)
4.7
