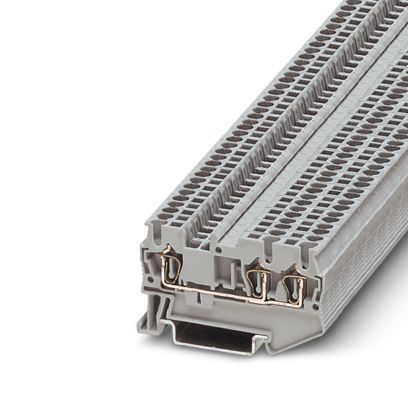

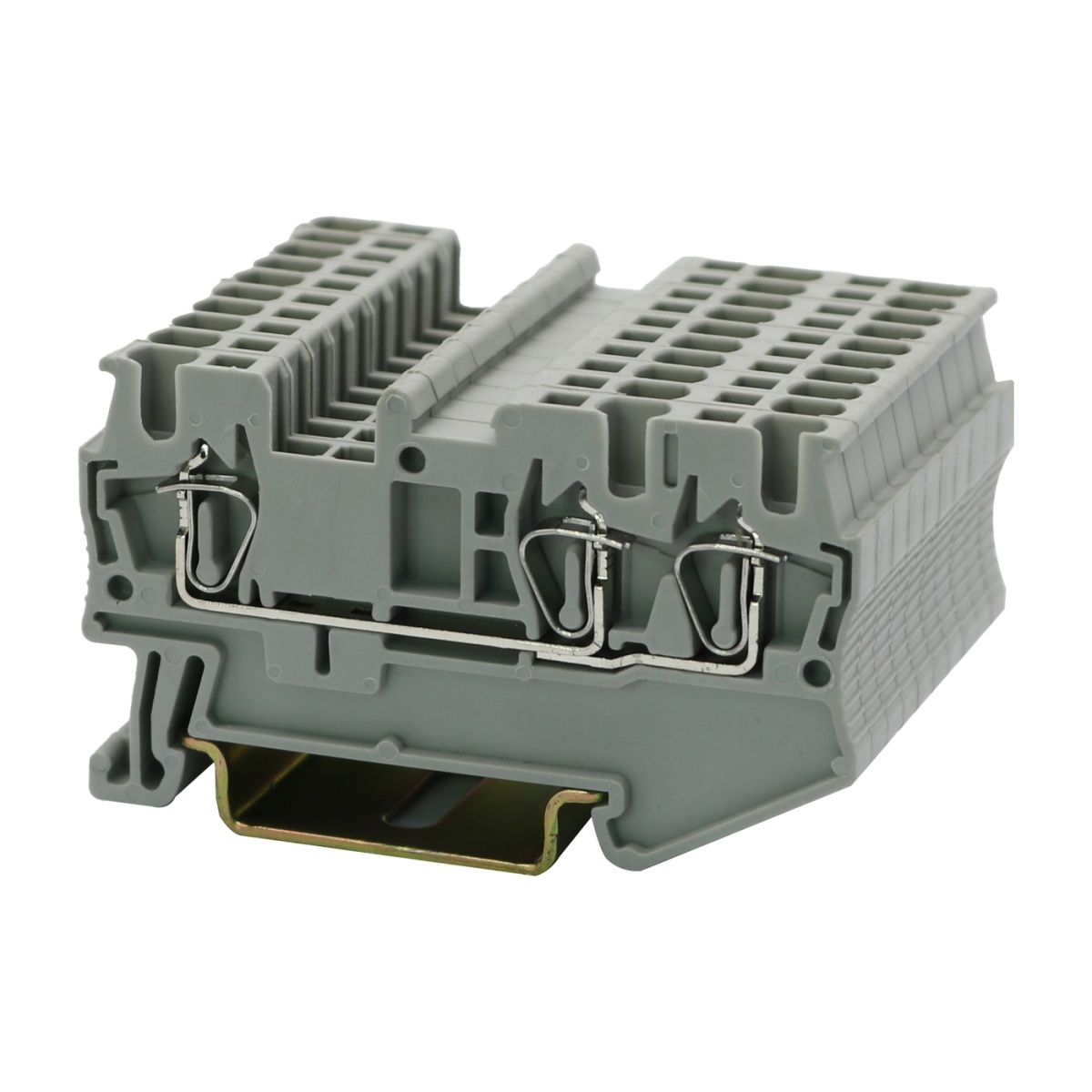

КНЗ 1,5-3 (В), Клемма проходная
-
Артикул:10000070
-
Тип монтажа:РМ-35/7,5; РМ-35/15
-
Цвет:cерый
Проходные клеммы, номинальное напряжение: 500 В, номинальный ток: 17,5 A, тип подключения: пружинный зажим, расчетное сечение: 1,5 мм², сечение: 0,2 мм² - 1,5 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: cерый
Гарантия: 1 год
Проходные клеммы, номинальное напряжение: 500 В, номинальный ток: 17,5 A, тип подключения: пружинный зажим, расчетное сечение: 1,5 мм², сечение: 0,2 мм² - 1,5 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: cерый
Короткое описание
Клемма проходная
Минимальный заказ
100
Норма упаковки
100
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
3
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Номинальное напряжение
500 В
Длина
60,5 мм
Высота
1,437 "
Ширина
4,2 мм
Высота NS 35/15
44 мм
Высота NS 35/7,5
36,5 мм
Ширина крышки
2,2 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала
125 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
1,5 мм²
Номинальное напряжение
500 В
Сечение проводника AWG
28 ... 16
Сечение гибкого провода
0,08 мм² ... 1,5 мм²
Сечение жесткого провода
0,08 мм² ... 1,5 мм²
Калиберная пробка
A1
Количество точек подключения на ярус
3
Сечение гибкого проводника [AWG]
28 ... 16
Максимальный ток нагрузки
17,5 A (при сечении подключаемого провода 1,5 мм² суммарный ток всех подключенных проводников не дол
Длина оголяемой части
8 мм ... 10 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 1,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Тип монтажа
РМ-35/7,5; РМ-35/15
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
400 В
Вес/шт. (без упаковки)
6,3 g
Вес/шт. (с упаковкой)
6,31 g
Номер артикула
3031128
GTIN
4017918186647
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
-
