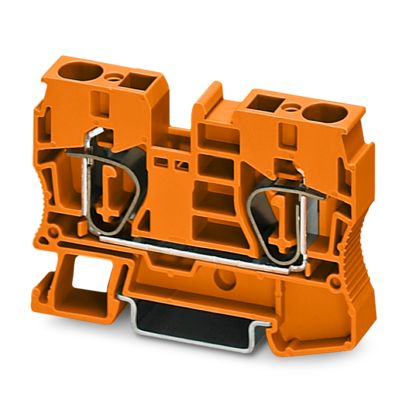

КНЗ 10-2-О, Проходная клемма
-
Артикул:10000047
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:oранжевый
КНЗ 10-2-О, Проходная клемма
Страна производства - РОССИЯ
Короткое описание
Проходная клемма
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
2
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Номинальное напряжение
1000 В
Длина
71,5 мм
Ширина
10,2 мм
Высота NS 35/15
57,8 мм
Высота NS 35/7,5
50,3 мм
Ширина крышки
2,2 мм
Цвет
oранжевый
Изоляционный материал
PA
Номинальное сечение
10 мм²
Номинальное напряжение
1000 В
Сечение проводника AWG
24 ... 6
Сечение гибкого провода
0,2 мм² ... 10 мм²
Сечение жесткого провода
0,2 мм² ... 16 мм²
Длина снятия изоляции
18 мм
Калиберная пробка
A6
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
24 ... 8
Максимальный ток нагрузки
65 A (для кабеля сечением 16 мм² Поперечное сечение)
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
1,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 10 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,82 Вт
Пройденые испытания по ГОСТ IEC 60947-7-1
Присоединительная способность
Испытание импульсным выдерживаемым напряжением
Испытание электрической прочности изоляции переменным напряжением промышленной частоты
Испытание механической прочности выводов колодки
Испытание на изгиб
Испытание на вытягивание
Крепление колодки выводов к основанию
Проверка падения напряжения
Испытание на превышение температуры
Испытание на кратковременно выдерживаемый ток
Испытание на температурный износ
Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013)
Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа
NS 35/7,5
NS 35/15
Номинальное сечение AWG
8
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
500 В
Страна происхождения
RU
Вес/шт. (без упаковки)
25,33 g
Вес/шт. (с упаковкой)
25,33 g
EAC
ID допуска: RU C-DE.A*30.B.01742
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
-
