КНЗ 10-3-С, Клемма проходная
-
Артикул:10000111
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:синий
Изделие находится в разработке

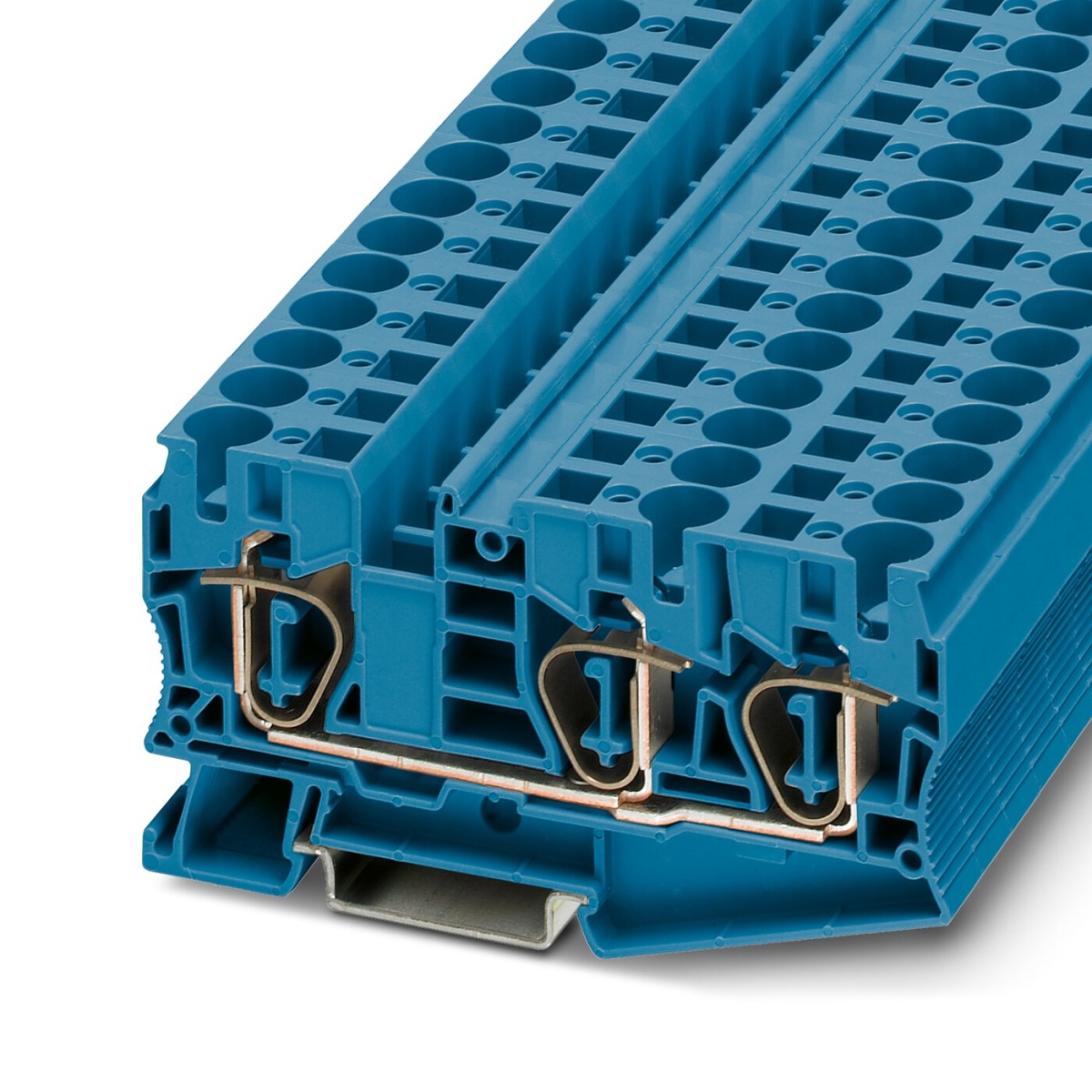

КНЗ 10-3-С, Клемма проходная
Клемма пружинная, проходная, 2 контакта, синяя, сечение 10мм2, 800В, 65А
Короткое описание
Клемма проходная
Минимальный заказ
27
Норма упаковки
27
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120

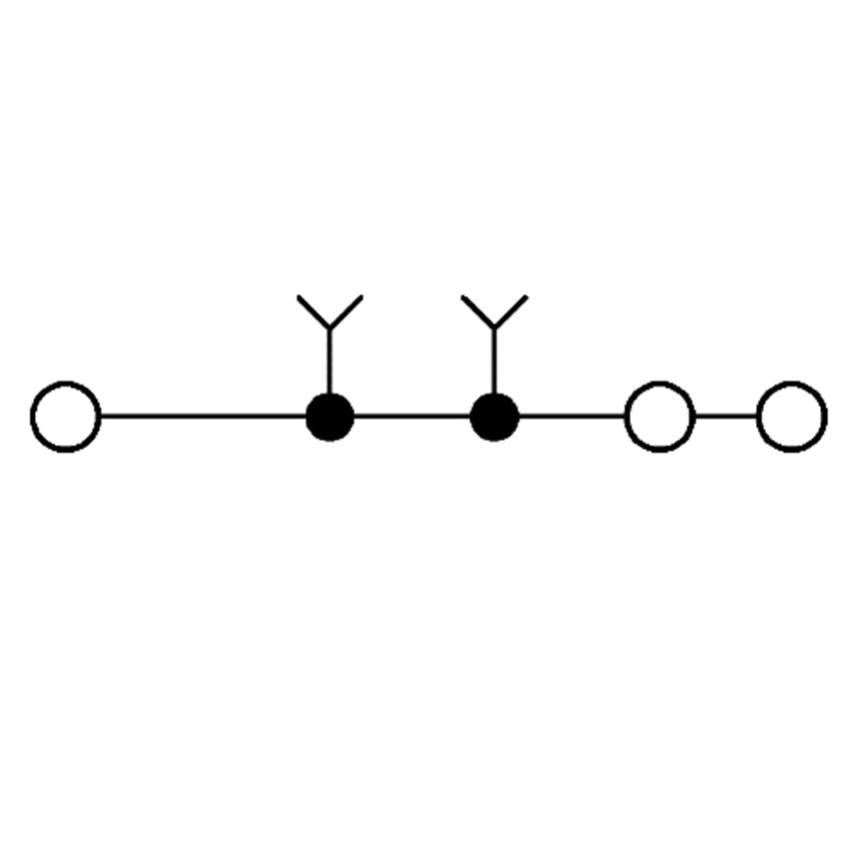

Количество точек подключения
3
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Номинальное напряжение
1000 В
Длина
95,4 мм
Ширина
10,2 мм
Высота NS 35/15
57,8 мм
Высота NS 35/7,5
50,3 мм
Ширина крышки
2,2 мм
Цвет
синий
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала
125 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
10 мм²
Номинальное напряжение
1000 В
Сечение проводника AWG
24 ... 6
Сечение гибкого провода
0,2 мм² ... 10 мм²
Сечение жесткого провода
0,2 мм² ... 16 мм²
Длина снятия изоляции
18 мм
Калиберная пробка
A6
Количество точек подключения на ярус
3
Сечение гибкого проводника [AWG]
24 ... 8
Максимальный ток нагрузки
57 A
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
1,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 10 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,82 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Вес/шт. (без упаковки)
35,979 g
Вес/шт. (с упаковкой)
36,3 g
GTIN
4046356100878
ATEX
-
