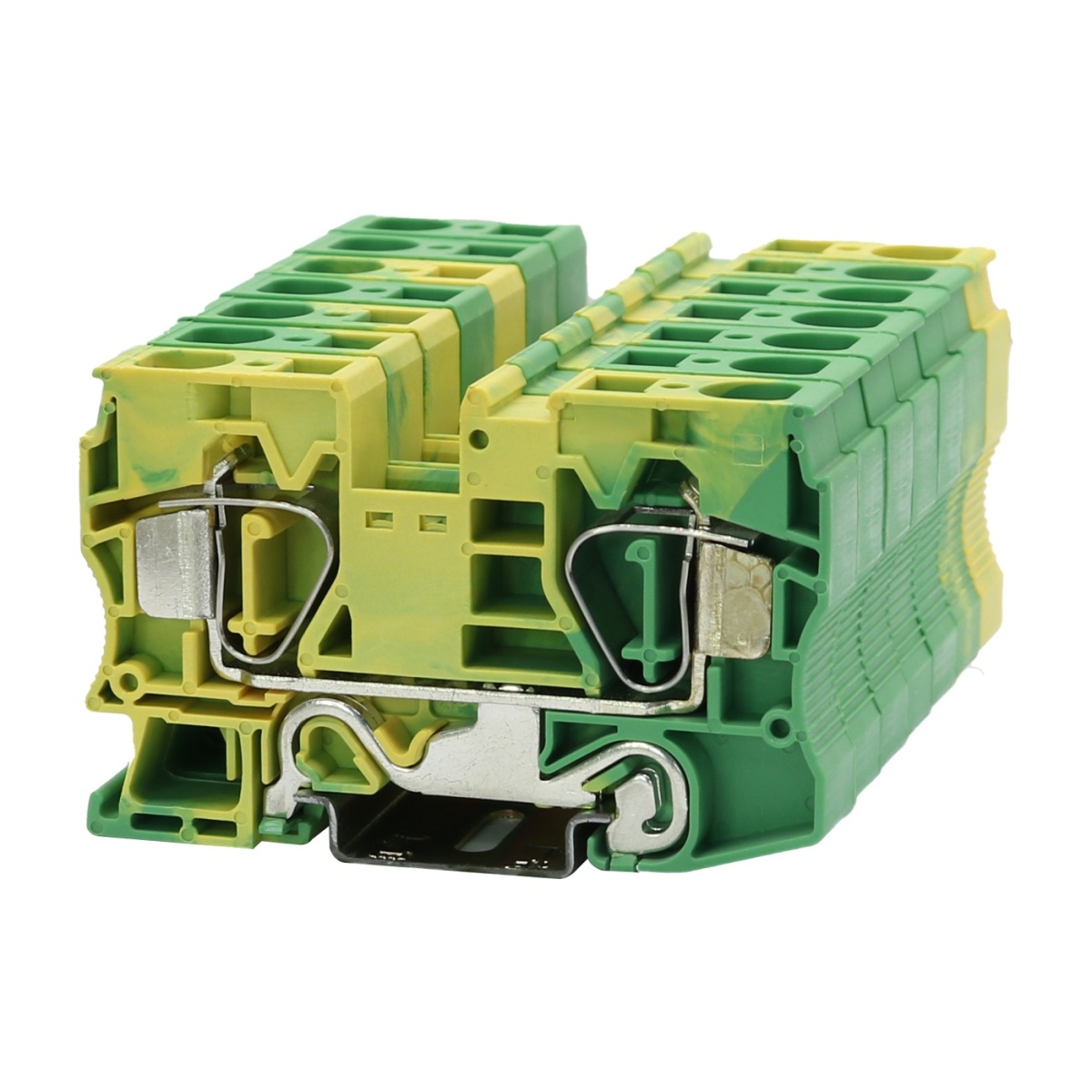

КНЗ 16-2-РE, Клемма заземляющая
-
Артикул:10000052
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:желто-зел.
Заземляющая клемма с пружинными зажимами, количество точек подсоединения: 2, тип подключения: пружинный зажим, 1 уровень, расчетное сечение: 16 мм², сечение: 0,2 мм² - 25 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: желто-зеленый
КНЗ 16-2-РE, Клемма заземляющая
Страна производства - РОССИЯ
Заземляющая клемма с пружинными зажимами, количество точек подсоединения: 2, тип подключения: пружинный зажим, 1 уровень, расчетное сечение: 16 мм², сечение: 0,2 мм² - 25 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: желто-зеленый
Короткое описание
Клемма заземляющая
Минимальный заказ
26
Норма упаковки
26
Группа изоляционного материала
I
ETIM 8.0
EC000901
ECLASS-11.0
27141141

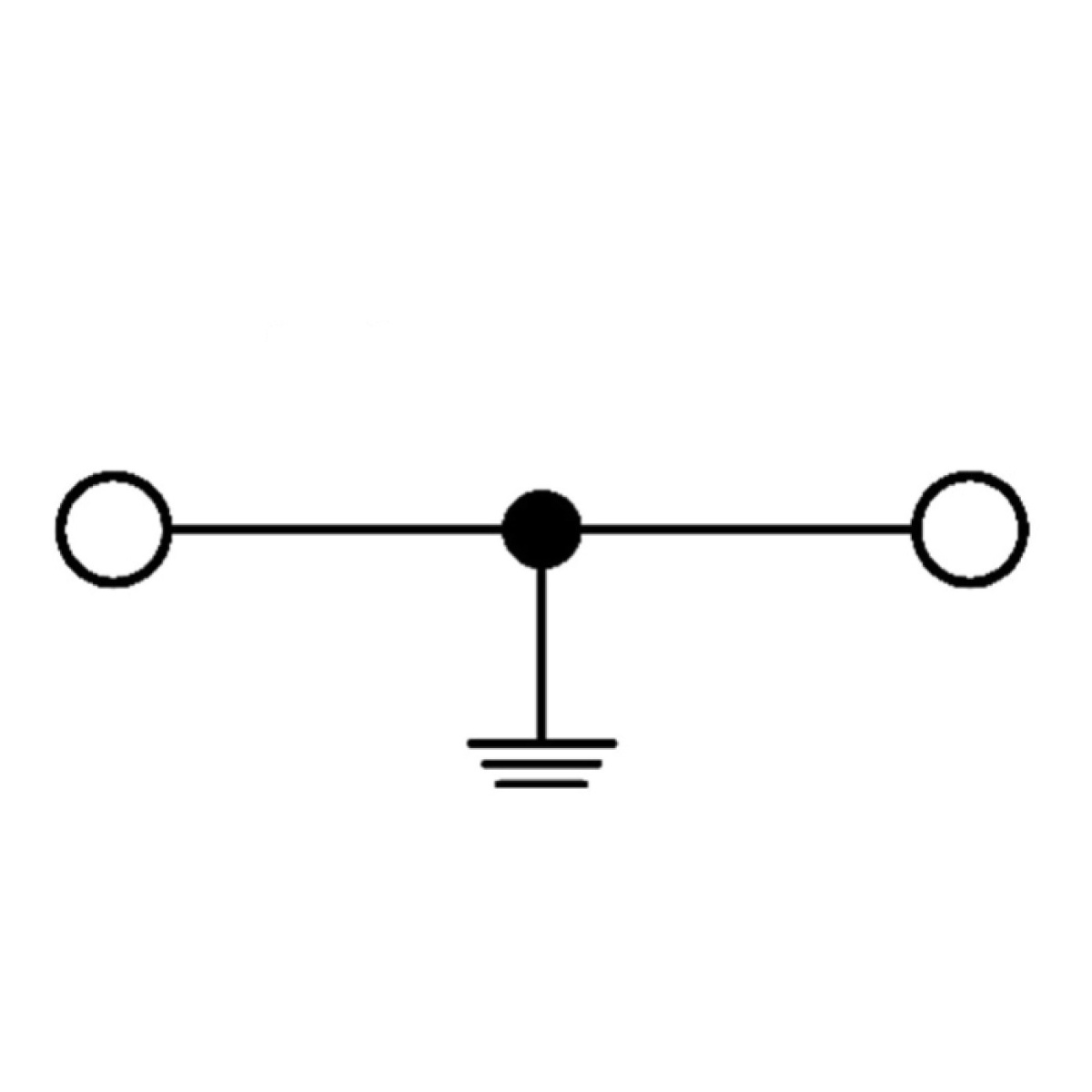

Количество точек подключения
2
Категория перенапряжения
III
Количество рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-2
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Длина
80 мм
Ширина
12,2 мм
Высота NS 35/15
59 мм
Высота NS 35/7,5
51,5 мм
Ширина крышки
2,2 мм
Цвет
желто-зел.
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Номинальное сечение
16 мм²
Сечение проводника AWG
24 ... 4
Сечение гибкого провода
0,2 мм² ... 16 мм²
Сечение жесткого провода
0,2 мм² ... 25 мм²
Длина снятия изоляции
18 мм
Калиберная пробка
A7
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
24 ... 6
Лепесток защитного проводника
есть
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 16 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 16 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
2,43 Вт
Пройденые испытания по ГОСТ IEC 60947-7-2
Присоединительная способность
Испытание импульсным выдерживаемым напряжением
Испытание электрической прочности изоляции переменным напряжением промышленной частоты
Испытание механической прочности выводов колодки
Испытание на изгиб
Испытание на вытягивание
Крепление колодки выводов к основанию
Проверка падения напряжения
Испытание на кратковременно выдерживаемый ток
Испытание на температурный износ
Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013)
Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа
NS 35/7,5
NS 35/15
Номинальное сечение AWG
6
Маркировка
II 2 GD Ex eb IIC Gb
Страна происхождения
RU
Вес/шт. (без упаковки)
50,128 g
Вес/шт. (с упаковкой)
50,128 g
GTIN
4017918821098
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
-
