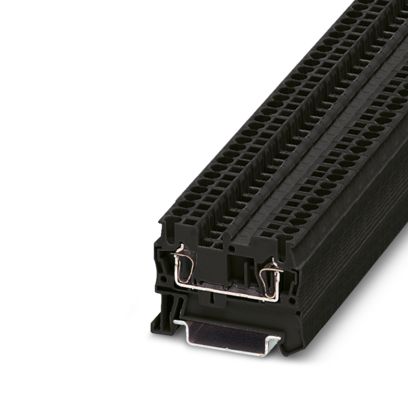

КНЗ 2,5-2-Ч, Клемма проходная
-
Артикул:10000014
-
Тип монтажа:РМ-35/7,5; РМ-35/15
-
Цвет:черный
Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 24 A, тип подключения: Пружинный зажим, 1. ярус, Расчетное сечение: 2,5 мм², cечение: 0,08 мм² - 4 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: черный
Гарантия: 1 год
Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 24 A, тип подключения: Пружинный зажим, 1. ярус, Расчетное сечение: 2,5 мм², cечение: 0,08 мм² - 4 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: черный
Короткое описание
Клемма проходная
Минимальный заказ
100
Норма упаковки
100

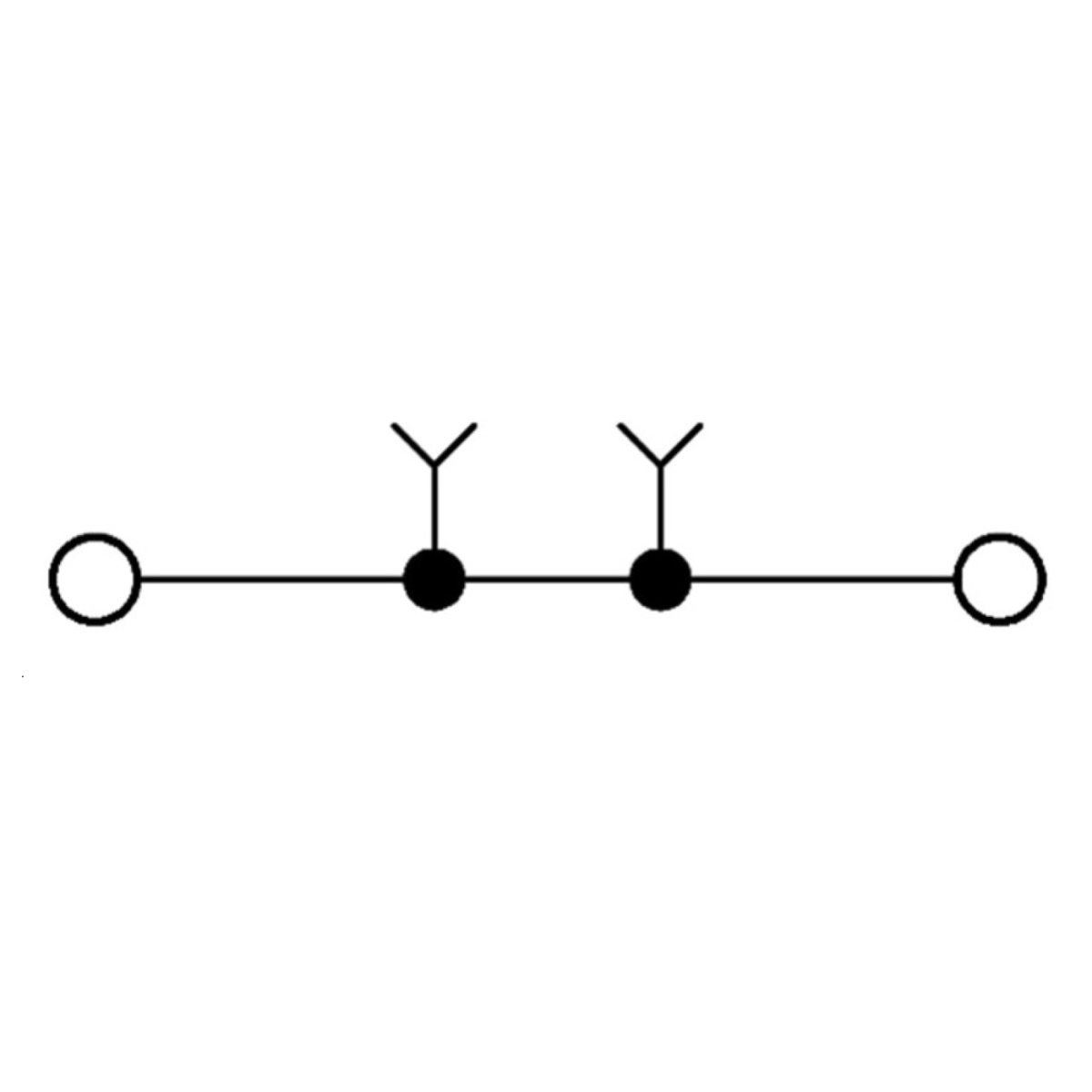

Количество точек подключения
2
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Открытая боковая стенка
Да
Длина
48,5 мм
Высота
1,437 "
Ширина
5,2 мм
Высота NS 35/15
44 мм
Высота NS 35/7,5
36,5 мм
Ширина крышки
2,2 мм
Цвет
черный
Подключение согласно стандарту
МЭК 60947-7-1
Номинальное сечение
2,5 мм²
Номинальное напряжение
800 В
Сечение проводника AWG
28 ... 12
Сечение гибкого провода
0,08 мм² ... 2,5 мм²
Сечение жесткого провода
0,08 мм² ... 4 мм²
Калиберная пробка
A3
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
28 ... 14
Максимальный ток нагрузки
31 A (для кабеля сечением 4 мм² Поперечное сечение)
Длина оголяемой части
8 мм ... 10 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Пройденые испытания по ГОСТ IEC 60947-7-1
Присоединительная способность
Испытание импульсным выдерживаемым напряжением
Испытание электрической прочности изоляции переменным напряжением промышленной частоты
Испытание механической прочности выводов колодки
Испытание на изгиб
Испытание на вытягивание
Крепление колодки выводов к основанию
Проверка падения напряжения
Испытание на превышение температуры
Испытание на кратковременно выдерживаемый ток
Испытание на температурный износ
Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013)
Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа
РМ-35/7,5; РМ-35/15
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
500 В
Номинальное напряжение
800 В
Длина упаковки (мм.)
263
Ширина упаковки (мм.)
113
Высота упаковки (мм.)
38
Вес упаковки (гр.)
608
Длина, 1 шт. (мм.)
48.5
Ширина, 1 шт. (мм.)
5.2
Высота, 1 шт. (мм.)
36.5
Вес, 1 шт. (гр.)
5.6
ATEX
-
