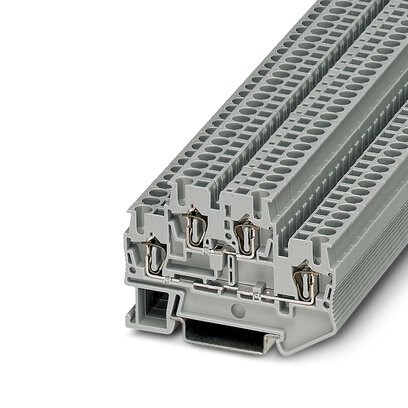

КНЗ 2,5-2У, Клемма двухуровневая
-
Артикул:10100010
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:cерый

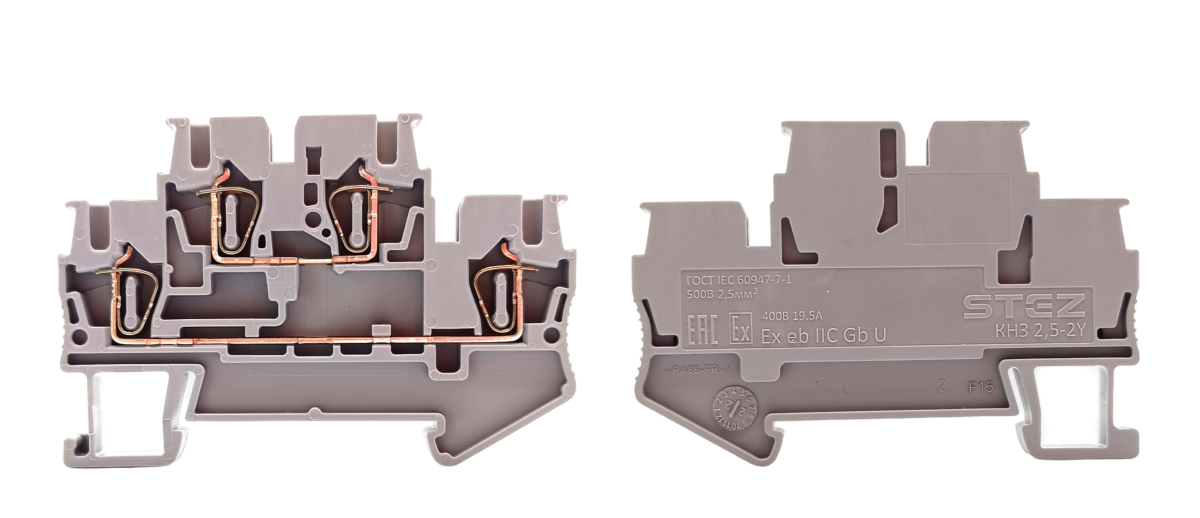

Двухъярусная пружинная клемма. Тип подключения: пружинный зажим. Сечение: 0,2 мм² - 4 мм². Ширина: 5,2 мм. Цвет: темно-серая. Тип монтажа:РМ-35/7,5, РМ-35/15. Рабочий температурный диапазон: -60 °C ... +105 °C. Сертификат СТ-1.
Гарантия: 1 год
Двухъярусная пружинная клемма. Тип подключения: пружинный зажим. Сечение: 0,2 мм² - 4 мм². Ширина: 5,2 мм. Цвет: темно-серая. Тип монтажа:РМ-35/7,5, РМ-35/15. Рабочий температурный диапазон: -60 °C ... +105 °C. Сертификат СТ-1.
Короткое описание
Клемма двухуровневая
Минимальный заказ
100
Норма упаковки
100
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
4
Категория перенапряжения
III

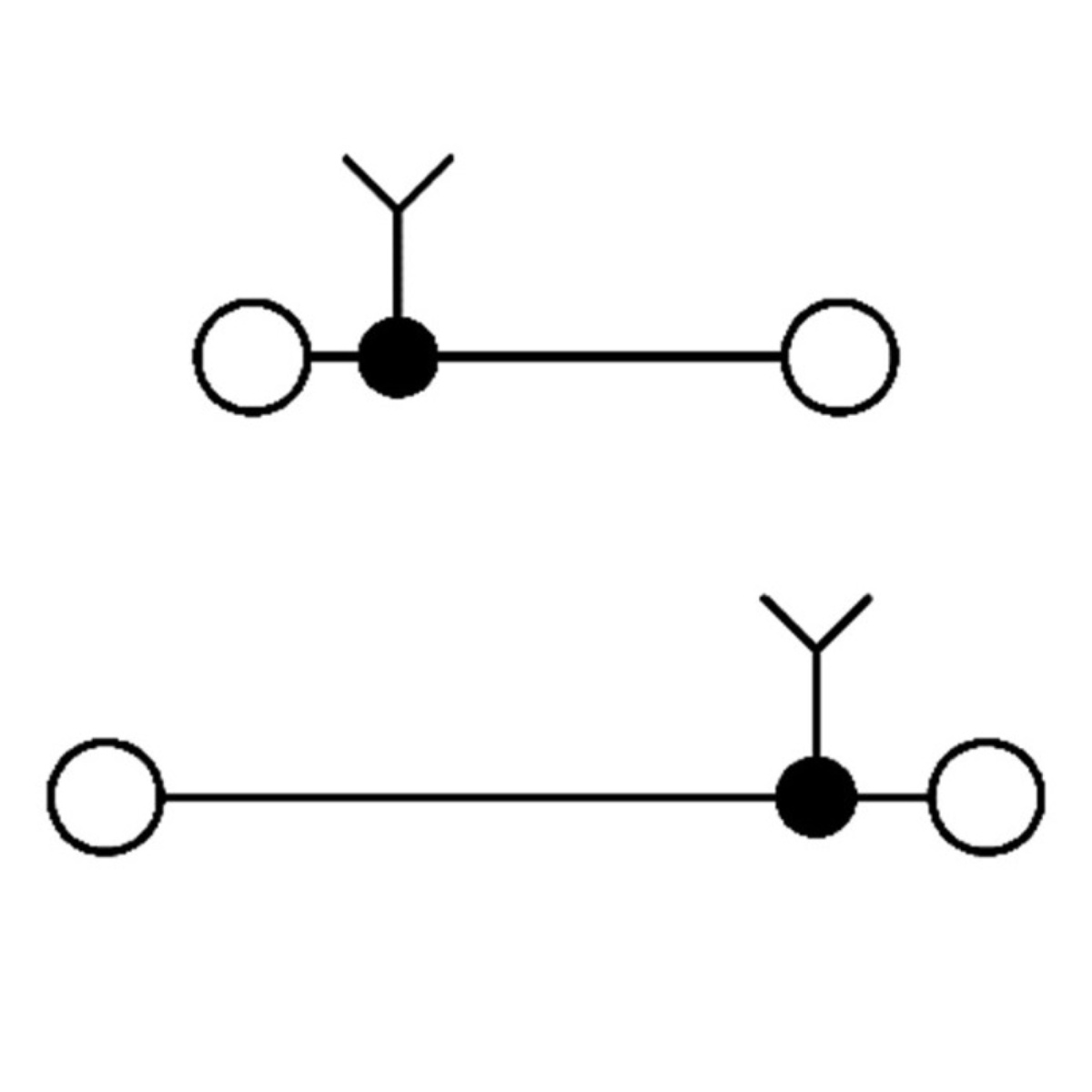

Потенциалы
2
Количество рядов
2
Открытая боковая стенка
Да
Длина
67,5 мм
Высота
1,87 "
Ширина
5,2 мм
Высота NS 35/15
55 мм
Высота NS 35/7,5
47,5 мм
Ширина крышки
2,2 мм
Цвет
cерый
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала
125 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Номинальное сечение
2,5 мм²
Номинальное напряжение
500 В
Сечение проводника AWG
28 ... 12
Сечение гибкого провода
0,08 мм² ... 2,5 мм²
Сечение жесткого провода
0,08 мм² ... 4 мм²
Калиберная пробка
A3
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
28 ... 16
Максимальный ток нагрузки
26 A (для кабеля сечением 4 мм² Поперечное сечение)
Длина оголяемой части
8 мм ... 10 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Номинальное сечение AWG
14
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
400 В
Номинальное напряжение
500 В
Вес/шт. (без упаковки)
9,839 g
Вес/шт. (с упаковкой)
10,495 g
Номер артикула
3031270
GTIN
4017918186814
Длина упаковки (мм.)
263
Ширина упаковки (мм.)
147
Высота упаковки (мм.)
50
Вес упаковки (гр.)
1034
Длина, 1 шт. (мм.)
67.5
Ширина, 1 шт. (мм.)
5.2
Высота, 1 шт. (мм.)
47.5
Вес, 1 шт. (гр.)
9.9
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
