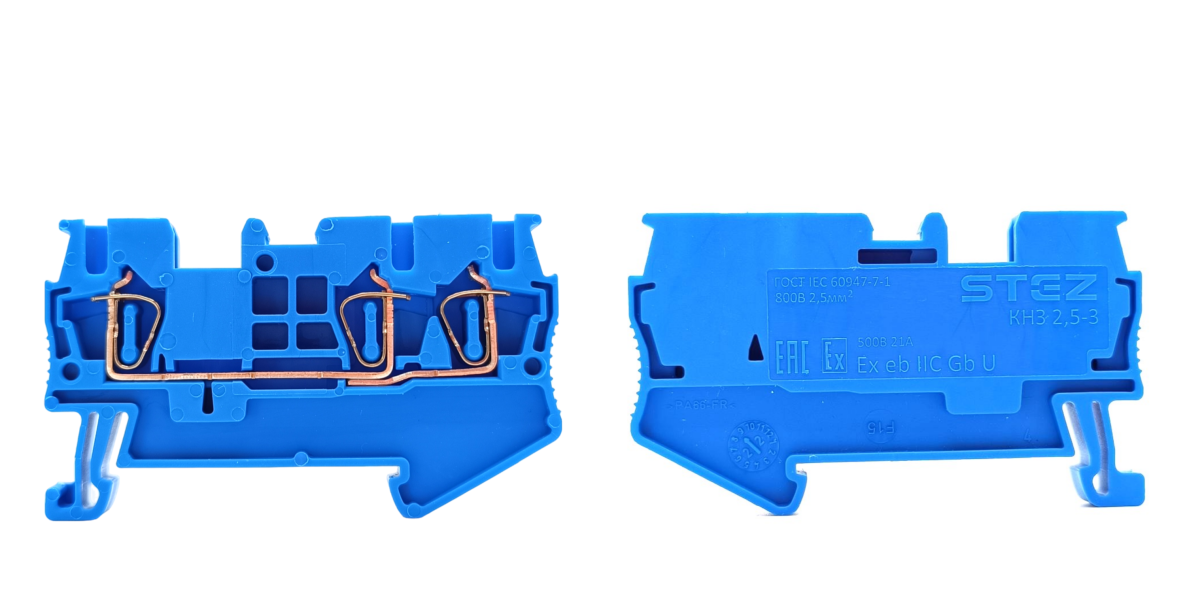

КНЗ 2,5-3-С, Клемма проходная
-
Артикул:10000081
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:синий
Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 24 A, тип подключения: Пружинный зажим, количество точек подсоединения: 3, cечение: 0,08 мм² - 4 мм², ширина: 5,2 мм. Цвет: синий. Тип монтажа: NS 35/7,5, NS 35/15. Рабочий температурный диапазон: -60 °C ... +105 °C. Сертификат ТР ТС 012, Сертификат СТ-1. Страна производства - Россия.
КНЗ 2,5-3-С, Клемма проходная
Страна производства - РОССИЯ
Проходная клемма, три точки подключения, 2,5 мм2, синяя
Короткое описание
Клемма проходная
Минимальный заказ
100
Норма упаковки
100
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
3
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Длина
60,5 мм
Высота
1,437 "
Ширина
5,2 мм
Высота NS 35/15
44 мм
Высота NS 35/7,5
36,5 мм
Ширина крышки
2,2 мм
Цвет
синий
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Номинальное сечение
2,5 мм²
Номинальное напряжение
800 В
Сечение проводника AWG
28 ... 12
Сечение гибкого провода
0,08 мм² ... 2,5 мм²
Сечение жесткого провода
0,08 мм² ... 4 мм²
Калиберная пробка
A3
Количество точек подключения на ярус
3
Сечение гибкого проводника [AWG]
28 ... 14
Максимальный ток нагрузки
28 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен
Длина оголяемой части
8 мм ... 10 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Номинальное сечение AWG
14
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
500 В
Страна происхождения
RU
Вес/шт. (без упаковки)
6,911 g
Вес/шт. (с упаковкой)
7,941 g
GTIN
4017918186760
Длина упаковки (мм.)
263
Ширина упаковки (мм.)
147
Высота упаковки (мм.)
50
Вес упаковки (гр.)
778
Длина, 1 шт. (мм.)
60.5
Ширина, 1 шт. (мм.)
5.2
Высота, 1 шт. (мм.)
36.5
Вес, 1 шт. (гр.)
7.3
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
-
