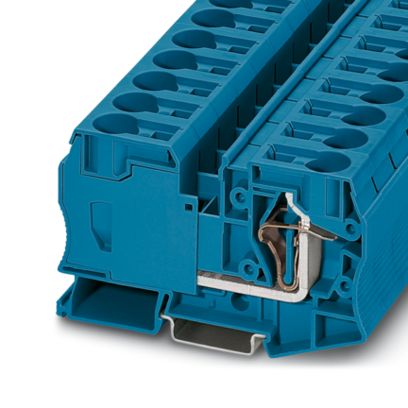

КНЗ 35-2-С, Клемма проходная
-
Артикул:10000061
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:синий
Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 125 A, количество точек подсоединения: 2, тип подключения: пружинный зажим, 1 уровень, расчетное сечение: 35 мм², сечение: 2,5 мм² - 35 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: синий
КНЗ 35-2-С, Клемма проходная
Страна производства - РОССИЯ
Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 125 A, количество точек подсоединения: 2, тип подключения: пружинный зажим, 1 уровень, расчетное сечение: 35 мм², сечение: 2,5 мм² - 35 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: синий
Короткое описание
Клемма проходная
Минимальный заказ
12
Норма упаковки
12
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
2
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Номинальное напряжение
1000 В
Длина
100 мм
Ширина
16 мм
Высота NS 35/15
66,5 мм
Высота NS 35/7,5
59 мм
Цвет
синий
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала
125 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
35 мм²
Номинальное напряжение
1000 В
Сечение проводника AWG
14 ... 2
Сечение гибкого провода
2,5 мм² ... 35 мм²
Сечение жесткого провода
2,5 мм² ... 35 мм²
Длина снятия изоляции
25 мм
Калиберная пробка
A8
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
14 ... 2
Максимальный ток нагрузки
125 A (Для кабеля сечением 35 мм²)
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
2,5 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
2,5 мм² ... 35 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
2,5 мм² ... 35 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
4,06 Вт
Пройденые испытания по ГОСТ IEC 60947-7-1
Присоединительная способность
Испытание импульсным выдерживаемым напряжением
Испытание электрической прочности изоляции переменным напряжением промышленной частоты
Испытание механической прочности выводов колодки
Испытание на изгиб
Испытание на вытягивание
Крепление колодки выводов к основанию
Проверка падения напряжения
Испытание на превышение температуры
Испытание на кратковременно выдерживаемый ток
Испытание на температурный износ
Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013)
Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа
NS 35/7,5
NS 35/15
Номинальное сечение AWG
2
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
630 В
Страна происхождения
RU
Вес/шт. (без упаковки)
84,76 g
Вес/шт. (с упаковкой)
84,76 g
GTIN
4017918821050
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
-
