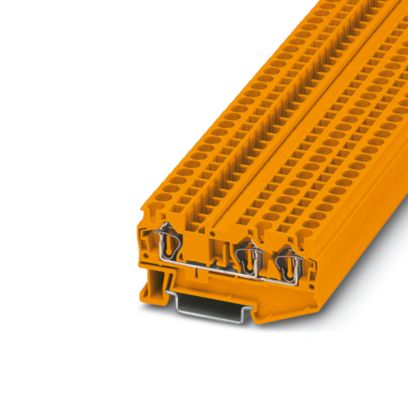

КНЗ 4-3-О, Многовыводная клемма
-
Артикул:10000097
-
Тип монтажа:РМ-35/7,5; РМ-35/15
-
Цвет:oранжевый
Короткое описание
Многовыводная клемма
Минимальный заказ
59
Норма упаковки
59
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Тип изделия
Многовыводная клемма
Количество точек подключения
3
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Номинальное напряжение
800 В
Номинальный ток
24 A (для кабеля сечением 4 мм² Поперечное сечение)
Длина
60,5 мм
Высота
1,437 "
Ширина
5,2 мм
Высота NS 35/15
44 мм
Высота NS 35/7,5
36,5 мм
Ширина крышки
2,2 мм
Цвет
oранжевый
Номинальное сечение
2,5 мм²
Номинальный ток
24 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение
800 В
Сечение проводника AWG
28 ... 12
Сечение гибкого провода
0,08 мм² ... 2,5 мм²
Сечение жесткого провода
0,08 мм² ... 4 мм²
Калиберная пробка
A3
Количество точек подключения на ярус
3
Сечение гибкого проводника [AWG]
28 ... 14
Максимальный ток нагрузки
28 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен
Длина оголяемой части
8 мм ... 10 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Тип монтажа
РМ-35/7,5; РМ-35/15
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
500 В
Вес/шт. (без упаковки)
7,1 g
Вес/шт. (с упаковкой)
7,782 g
Номер артикула
3031982
GTIN
4017918193812
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
-
