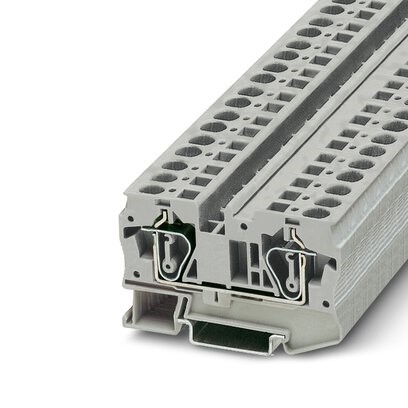

КНЗ 6-2, Клемма проходная
-
Артикул:10000030
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:cерый
Проходная клемма, номинальное напряжение: 1000 В, номинальный ток: 41 A, тип подключения: пружинный зажим, 1 уровень, расчетное сечение: 6 мм, cечение: 0,2 мм2 - 10 мм2, тип монтажа: NS 35/7,5, NS 35/15. Исполнение, соответствует виду взрывозащиты Ex e (ГОСТ 31610.7); сертификат соответствия ТР ТС 012/2011. Два ряда для установки перемычек; диапазон сечений подключаемого проводника от 0,2 мм2 до 10 мм2; категория стойкости к горению ПВ-0 (ГОСТ 28157); широкий диапазон рабочих температур, -60 C ... + 80 C (с учетом нагрева при номинальных параметрах); количество штук в упаковке: 50 штук; страна происхождения - РФ; имеется цветовая вариация.

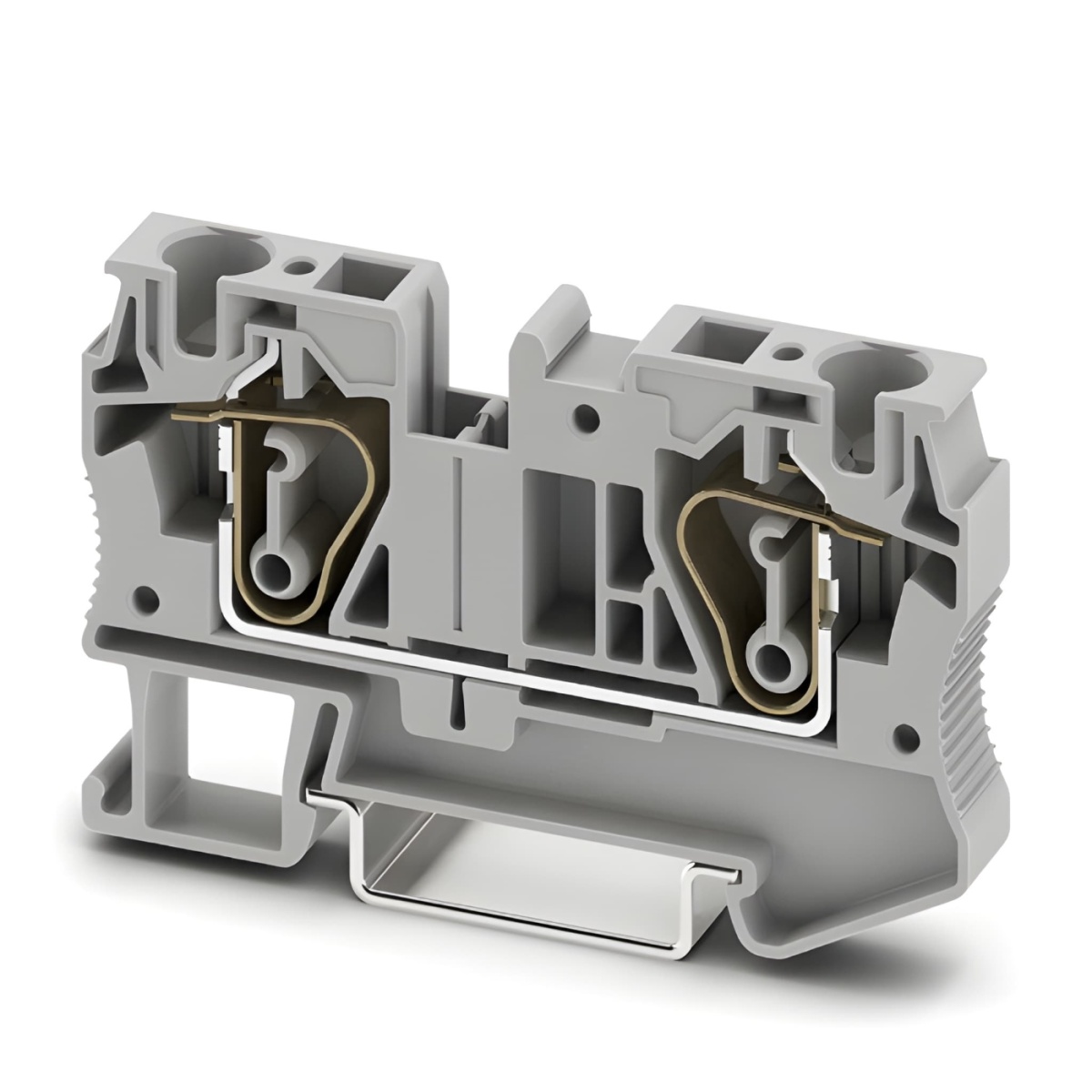

КНЗ 6-2, Клемма проходная
Страна производства - РОССИЯ
Проходная клемма, номинальное напряжение: 1000 В, номинальный ток: 41 A, тип подключения: пружинный зажим, 1 уровень, расчетное сечение: 6 мм, cечение: 0,2 мм2 - 10 мм2, тип монтажа: NS 35/7,5, NS 35/15. Исполнение, соответствует виду взрывозащиты Ex e (ГОСТ 31610.7); сертификат соответствия ТР ТС 012/2011. Два ряда для установки перемычек; диапазон сечений подключаемого проводника от 0,2 мм2 до 10 мм2; категория стойкости к горению ПВ-0 (ГОСТ 28157); широкий диапазон рабочих температур, -60 C ... + 80 C (с учетом нагрева при номинальных параметрах); количество штук в упаковке: 50 штук; страна происхождения - РФ; имеется цветовая вариация.
Короткое описание
Клемма проходная
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
2
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Номинальное напряжение
1000 В
Длина
69,5 мм
Длина
1,713 "
Ширина
8,2 мм
Высота NS 35/15
51 мм
Высота NS 35/7,5
43,5 мм
Ширина крышки
2,2 мм
Цвет
cерый
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала
125 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
6 мм²
Номинальное напряжение
1000 В
Сечение проводника AWG
24 ... 8
Сечение гибкого провода
0,2 мм² ... 6 мм²
Сечение жесткого провода
0,2 мм² ... 10 мм²
Длина снятия изоляции
12 мм
Калиберная пробка
A5
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
24 ... 10
Максимальный ток нагрузки
52 A (Для кабеля сечением 10 mm² Поперечное сечение)
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 6 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Пройденые испытания по ГОСТ IEC 60947-7-1
Присоединительная способность
Испытание импульсным выдерживаемым напряжением
Испытание электрической прочности изоляции переменным напряжением промышленной частоты
Испытание механической прочности выводов колодки
Испытание на изгиб
Испытание на вытягивание
Крепление колодки выводов к основанию
Проверка падения напряжения
Испытание на превышение температуры
Испытание на кратковременно выдерживаемый ток
Испытание на температурный износ
Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013)
Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа
NS 35/7,5
NS 35/15
Номинальное сечение AWG
10
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
500 В
Страна происхождения
RU
Вес/шт. (без упаковки)
16,316 g
Вес/шт. (с упаковкой)
16,19 g
GTIN
4017918186944
Длина упаковки (мм.)
350
Ширина упаковки (мм.)
105
Высота упаковки (мм.)
54
Вес упаковки (гр.)
865.8
Длина, 1 шт. (мм.)
69.5
Ширина, 1 шт. (мм.)
8.2
Высота, 1 шт. (мм.)
43.5
Вес, 1 шт. (гр.)
16.3
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
-
