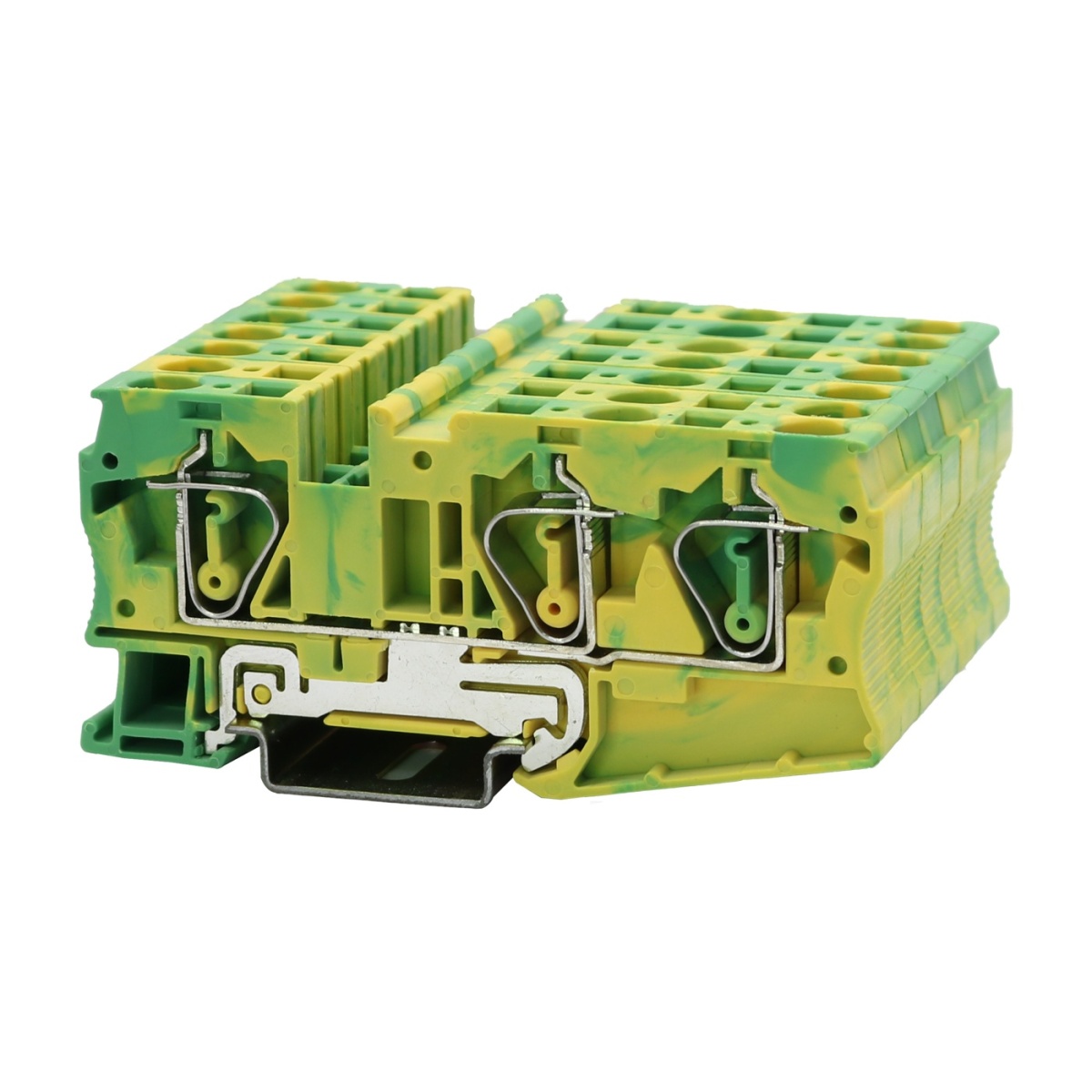

КНЗ 6-3-РЕ, Клемма проходная
-
Артикул:10000104
-
Тип монтажа:РМ-35/7,5; РМ-35/15
-
Цвет:желто-зеленый
Изделие находится в разработке.
Заземляющая клемма, количество точек подсоединения: 3, тип подключения: пружинный зажим, 1 уровень, сечение: 0,5 мм² - 10 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: желто-зеленый
Гарантия: 1 год
Заземляющая клемма, количество точек подсоединения: 3, тип подключения: пружинный зажим, 1 уровень, сечение: 0,5 мм² - 10 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: желто-зеленый
Короткое описание
Клемма проходная
Минимальный заказ
50
Норма упаковки
50
ETIM 8.0
EC000901
ECLASS-11.0
27141141
Количество точек подключения
3
Категория перенапряжения
III
Количество рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-2
Длина
90,5 мм
Ширина
8,2 мм
Высота NS 35/15
51 мм
Высота NS 35/7,5
43,5 мм
Ширина крышки
2,2 мм
Цвет
желто-зеленый
Номинальное сечение
6 мм²
Сечение проводника AWG
24 ... 8
Сечение гибкого провода
0,2 мм² ... 6 мм²
Сечение жесткого провода
0,2 мм² ... 10 мм²
Длина снятия изоляции
12 мм
Калиберная пробка
A5
Количество точек подключения на ярус
3
Сечение гибкого проводника [AWG]
24 ... 10
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 6 мм²
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Пройденые испытания по ГОСТ IEC 60947-7-2
Присоединительная способность
Испытание импульсным выдерживаемым напряжением
Испытание электрической прочности изоляции переменным напряжением промышленной частоты
Испытание механической прочности выводов колодки
Испытание на изгиб
Испытание на вытягивание
Крепление колодки выводов к основанию
Проверка падения напряжения
Испытание на кратковременно выдерживаемый ток
Испытание на температурный износ
Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013)
Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа
РМ-35/7,5; РМ-35/15
Маркировка
II 2 GD Ex eb IIC Gb
Вес/шт. (без упаковки)
28 g
Вес/шт. (с упаковкой)
28,54 g
Номер артикула
3036482
GTIN
4017918877002
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
-
