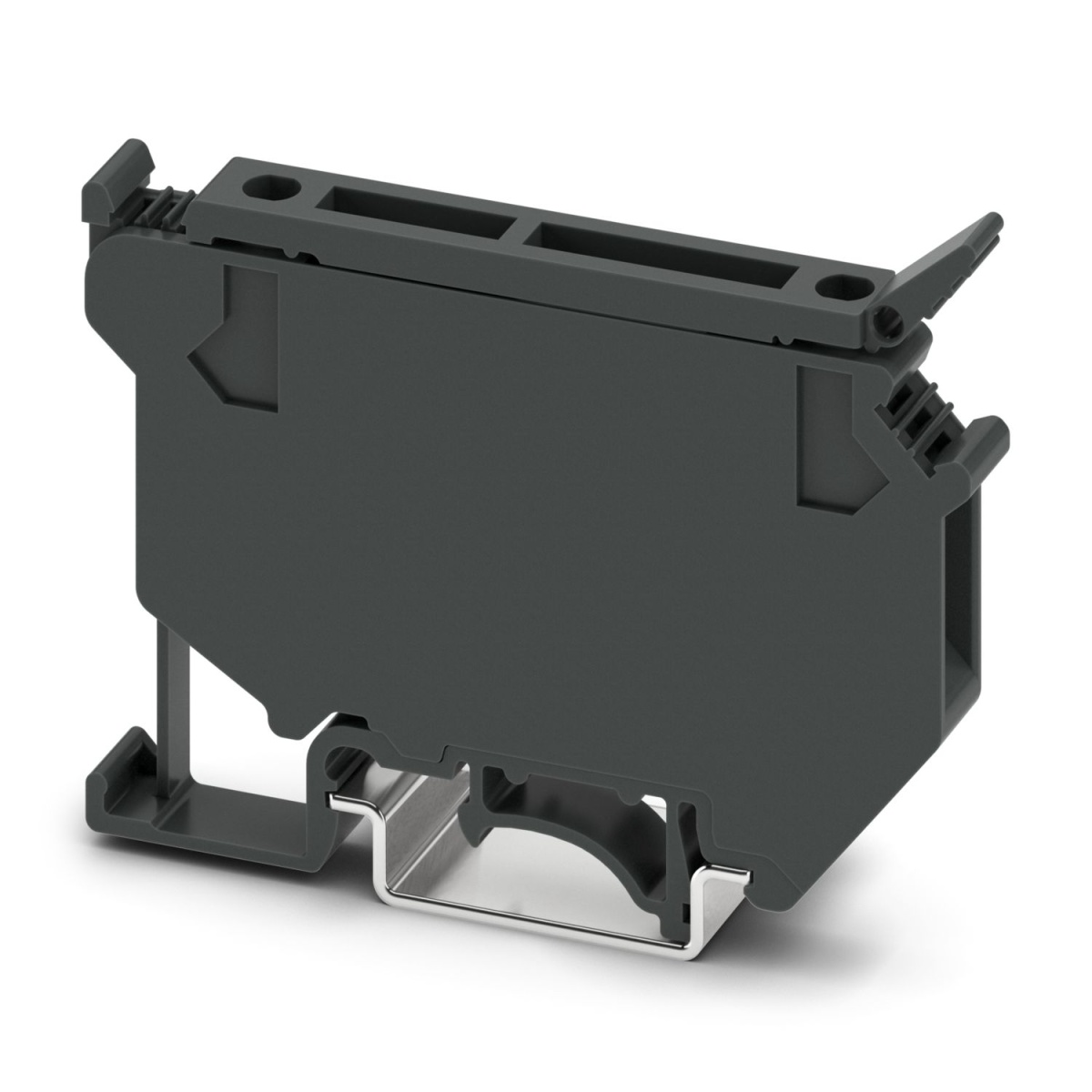

КНВ 4-2-24 (5x20), Клемма предохранительная
-
Артикул:11200061
-
Тип монтажа:РМ-35/7,5; РМ-35/15
-
Цвет:черный
Короткое описание
Клемма предохранительная
ETIM 8.0
EC000899
ECLASS-11.0
27141116
Тип изделия
Предохранительная клемма
Количество точек подключения
2
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Диапазон напряжений, индикатор
12 В AC/DC ... 30 В AC/DC
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-1
Номинальное напряжение
24 В
Номинальный ток
6,3 A
Длина
57,8 мм
Ширина
6,2 мм
Высота NS 35/15
83,1 мм
Высота NS 35/7,5
75,6 мм
Цвет
черный
Номинальное сечение
4 мм²
Номинальный ток
6,3 A
Номинальное напряжение
24 В
Сечение проводника AWG
26 ... 10
Сечение гибкого провода
0,14 мм² ... 6 мм²
Сечение жесткого провода
0,14 мм² ... 6 мм²
Длина снятия изоляции
9 мм
Калиберная пробка
A4
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
26 ... 10
Максимальный ток нагрузки
6,3 A (Ток определяется установленным предохранителем.)
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 4 мм²
Момент затяжки
0,6 ... 0,8 Нм
2 жестких провода одинакового сечения
0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 1,5 мм²
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Диапазон токов, индикатор
0,31 мА ... 0,95 мА
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Предохранитель
G / 5 x 20
Тип предохранителя
Стекло / керамика / ...
Рассеиваемая мощность, макс.
макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки)
макс.
Тип монтажа
РМ-35/7,5; РМ-35/15
Резьба винтов
M3
Вес/шт. (без упаковки)
16,4 g
Вес/шт. (с упаковкой)
17,27 g
Номер артикула
3046090
GTIN
4017918956585
EAC
ID допуска: RU C-DE.BL08.B.00534
