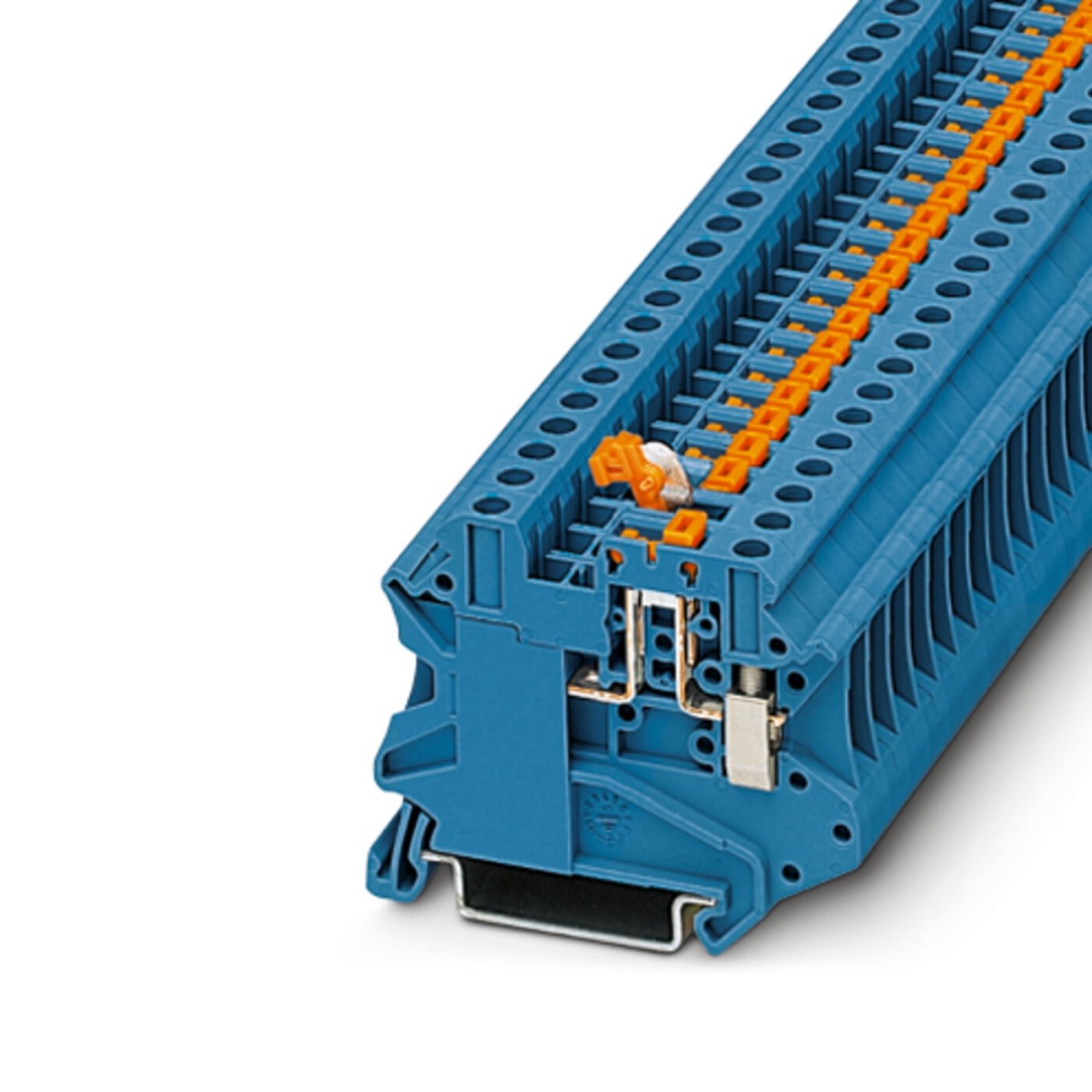

КНВ 4-2-P3M-C, Клемма с размыкателем
-
Артикул:11200013
-
Тип монтажа:РМ-35/7,5; РМ-35/15
-
Цвет:синий
Клеммы с ножевыми размыкателями, номинальное напряжение: 500 В, номинальный ток: 20 A, тип подключения: винтовые зажимы, расчетное сечение: 4 мм², сечение: 0,2 мм² - 6 мм², монтаж: РМ-35/7,5, РМ-35/15, цвет: синий
Гарантия: 1 год
Клеммы с ножевыми размыкателями, номинальное напряжение: 500 В, номинальный ток: 20 A, тип подключения: винтовые зажимы, расчетное сечение: 4 мм², сечение: 0,2 мм² - 6 мм², монтаж: РМ-35/7,5, РМ-35/15, цвет: синий
Короткое описание

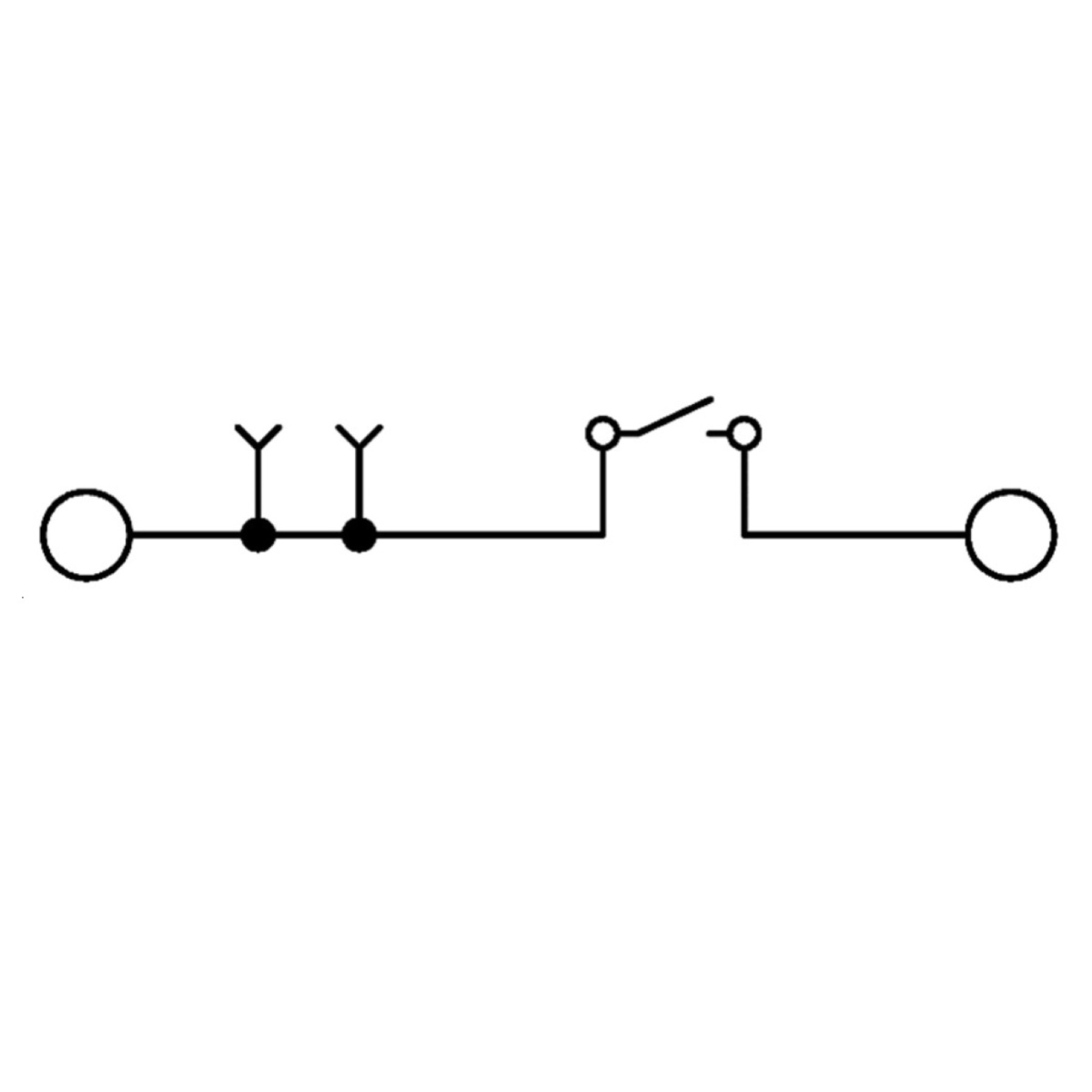

Клемма с размыкателем
Минимальный заказ
50
Норма упаковки
50
ETIM 8.0
EC000902
ECLASS-11.0
27141126
Тип изделия
Клемма с размыкателем
Количество точек подключения
2
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-1
Номинальное напряжение
500 В
Номинальный ток
20 A (для кабеля сечением 4 мм² Поперечное сечение)
Длина
57,8 мм
Ширина
6,2 мм
Высота NS 35/15
56,6 мм
Высота NS 35/7,5
49,1 мм
Цвет
синий
Номинальное сечение
4 мм²
2,5 мм²
Номинальный ток
20 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение
500 В
Сечение проводника AWG
26 ... 10
Сечение гибкого провода
0,14 мм² ... 6 мм²
Сечение жесткого провода
0,14 мм² ... 6 мм²
Длина снятия изоляции
9 мм
Калиберная пробка
A4
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
26 ... 10
Максимальный ток нагрузки
20 A (для кабеля сечением 6 мм²)
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 4 мм²
Момент затяжки
0,6 ... 0,8 Нм
2 жестких провода одинакового сечения
0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 1,5 мм²
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Тип монтажа
РМ-35/7,5; РМ-35/15
Резьба винтов
M3
EAC
ID допуска: RU C-DE.BL08.B.00534
Длина, 1 шт. (мм.)
61.5
Ширина, 1 шт. (мм.)
6.2
Высота, 1 шт. (мм.)
36.9
