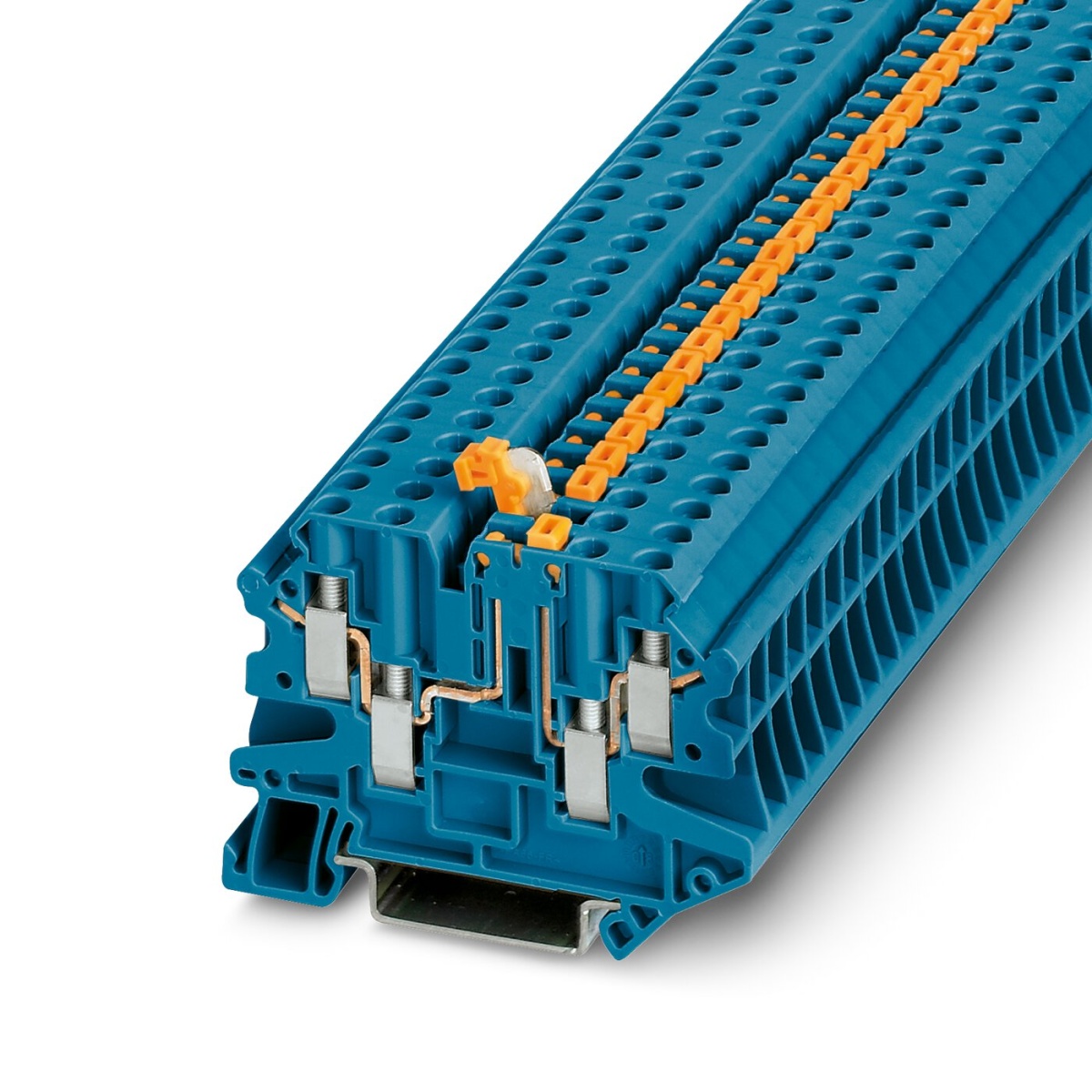

КНВ 4-4-РЗМ-С, Клемма с размыкателем
-
Артикул:11200033
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:синий
Изделие находится в разработке
КНВ 4-4-РЗМ-С, Клемма с размыкателем

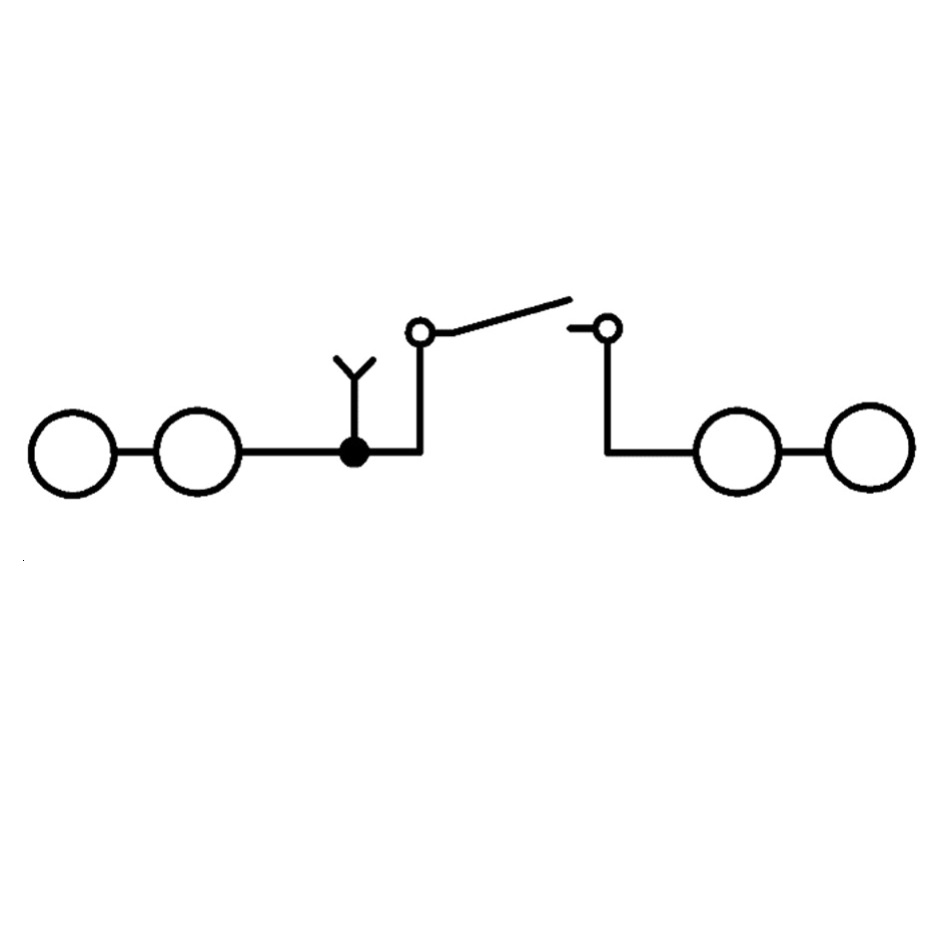

Клемма винтовая, с ножевым размыкателем, 4 контакта, синяя, сечение 4 мм2, 20А, 500В
Короткое описание
Клемма с размыкателем
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000902
ECLASS-11.0
27141126
Количество точек подключения
4
Категория перенапряжения
III
Количество рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Номинальное напряжение
500 В
Длина
65,4 мм
Ширина
6,2 мм
Высота NS 35/15
56,6 мм
Высота NS 35/7,5
49,1 мм
Ширина крышки
2,2 мм
Цвет
синий
Изоляционный материал
ПА 66
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Номинальное сечение
4 мм²
2,5 мм²
Номинальное напряжение
500 В
Сечение проводника AWG
26 ... 10
Сечение гибкого провода
0,14 мм² ... 6 мм²
Сечение жесткого провода
0,14 мм² ... 6 мм²
Длина снятия изоляции
9 мм
Калиберная пробка
A4
Количество точек подключения на ярус
4
Сечение гибкого проводника [AWG]
26 ... 10
Максимальный ток нагрузки
20 A (для кабеля сечением 6 мм²)
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 4 мм²
Момент затяжки
0,6 ... 0,8 Нм
2 жестких провода одинакового сечения
0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 1,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Резьба винтов
M3
Вес/шт. (без упаковки)
18,63 g
Вес/шт. (с упаковкой)
18,63 g
GTIN
4046356333931
EAC
ID допуска: RU C-DE.BL08.B.00534
