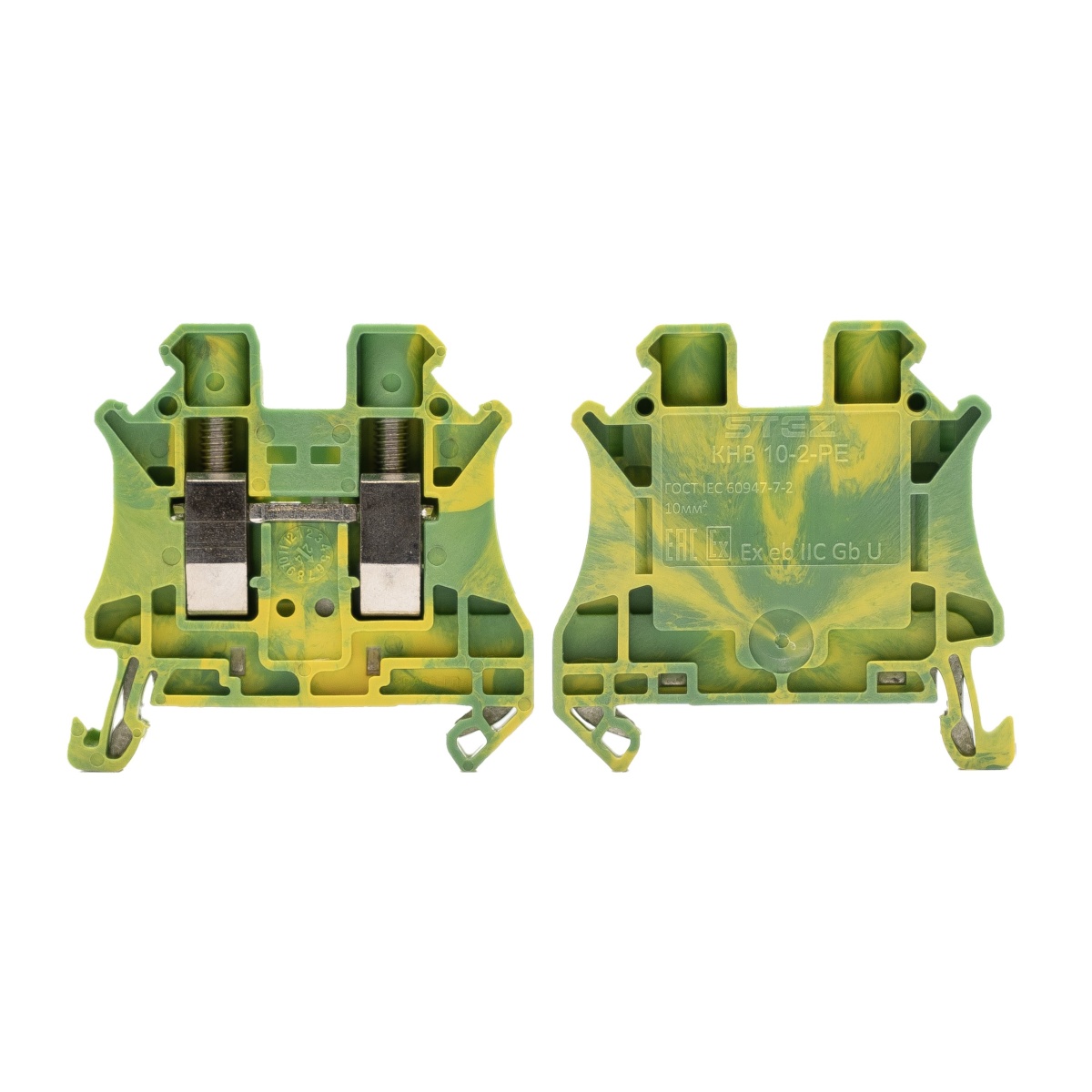

11000032, КНВ 10-2-РЕ, Клемма заземляющая

Артикул:

11000032
Тип монтажа:

NS 35/7,5 NS 35/15
Цвет:

желто-зел.

Гарантия: 1 год

Технические данные

280 ₽/шт.

без НДС

Где купить?

Задать вопрос

Короткое описание

Клемма заземляющая

Минимальный заказ

Норма упаковки

Группа изоляционного материала

ETIM 8.0

EC000901

ECLASS-11.0

27141141

Количество точек подключения

Категория перенапряжения

III

Количество рядов

Открытая боковая стенка

Да

Длина

47,7 мм

Высота

46,9 мм

Ширина

10,2 мм

Высота NS 35/15

55 мм

Высота NS 35/7,5

47,5 мм

Ширина крышки

2,2 мм

Цвет

желто-зел.

Изоляционный материал

ПА 66

Статическое использование изоляционного материала на холоде

-60 °C

Отн. температурный индекс изоляционного материала Elec UL746B

130 °C

Подключение согласно стандарту

МЭК 60947-7-1

Температура окружающей среды (при эксплуатации)

-60 °C ... 105 °C (макс. кратковременная рабочая температура) -5 °C ... 70 °C

Номинальное сечение

10 мм²

Сечение проводника AWG

20 ... 6

Сечение гибкого провода

0,5 мм² ... 16 мм²

Сечение жесткого провода

0,5 мм² ... 16 мм²

Длина снятия изоляции

10 мм

Калиберная пробка

Количество точек подключения на ярус

Сечение гибкого проводника [AWG]

20 ... 6

Лепесток защитного проводника

есть

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)

0,5 мм² ... 10 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)

0,5 мм² ... 10 мм²

Момент затяжки

1,5 ... 1,8 Нм

Температура окружающей среды (хранение/транспорт)

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже)

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка)

30 % ... 70 %

Условия окружающей среды

Расчетное импульсное напряжение

8 кВ

Макс. мощность потерь при номинальных условиях

1,82 Вт

Пройденые испытания по ГОСТ IEC 60947-7-2

Присоединительная способность Испытание импульсным выдерживаемым напряжением Испытание электрической прочности изоляции переменным напряжением промышленной частоты Испытание механической прочности выводов колодки Испытание на изгиб Испытание на вытягивание Крепление колодки выводов к основанию Проверка падения напряжения Испытание на кратковременно выдерживаемый ток Испытание на температурный износ Испытание игольчатым пламенем

Дополнительные пройденные испытания

Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013) Защита от поражения электрическим током (ГОСТ EN 50274-2012)

Тип монтажа

NS 35/7,5 NS 35/15

Резьба винтов

Номинальное сечение AWG

Маркировка

 II 2 GD Ex eb IIC Gb

Вес/шт. (без упаковки)

28,337 g

Вес/шт. (с упаковкой)

28,986 g
