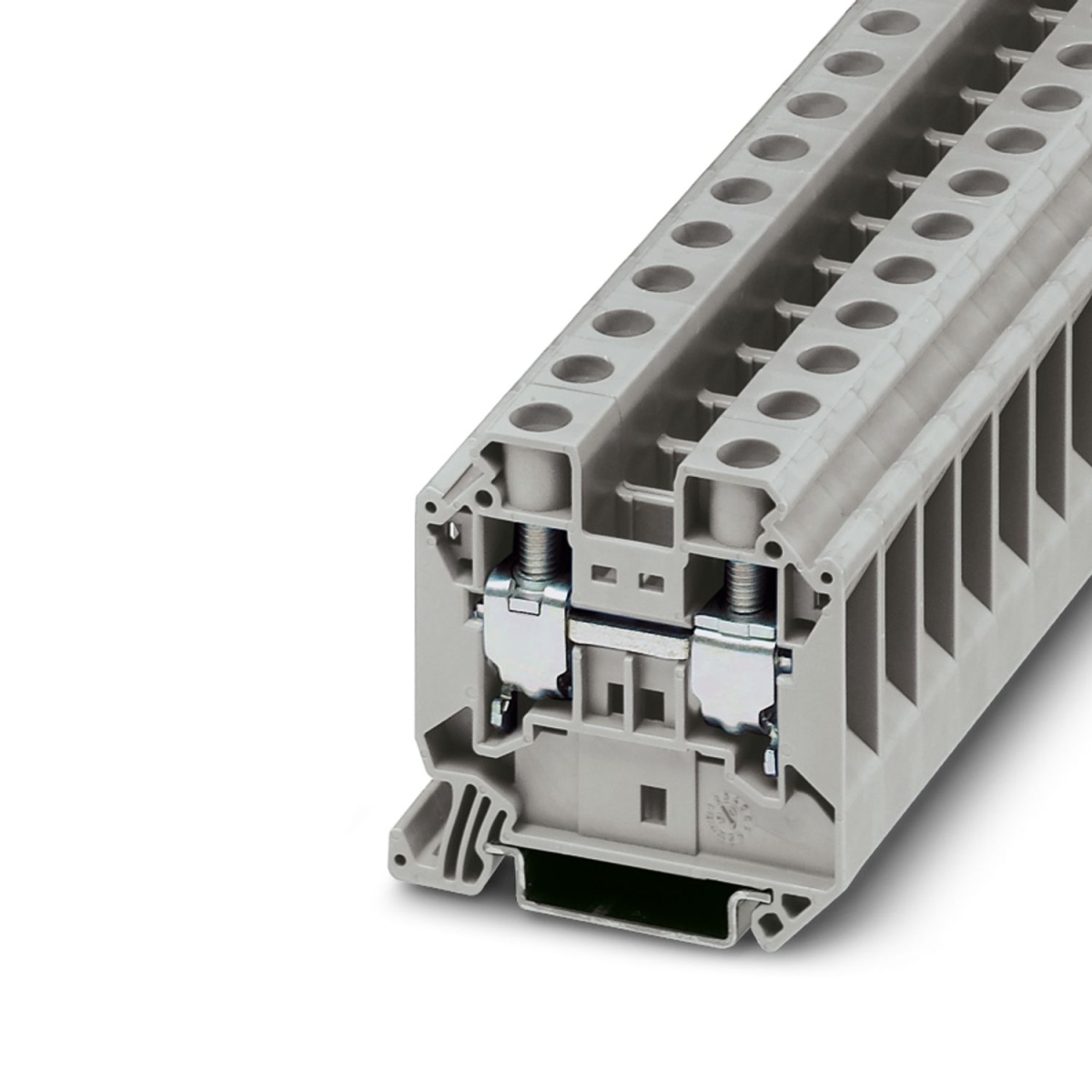

КНВ 16-2, Проходная клемма

КНВ 16-2, Проходная клемма
  • Артикул:
    11000040
  • Тип монтажа:
    NS 35/7,5 NS 35/15
  • Цвет:
    cерый
КНВ 16-2, Проходная клемма
Страна производства - РОССИЯ
Короткое описание
Проходная клемма
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
2
Категория перенапряжения
III
Потенциалы
1
Количество рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура) -5 °C ... 70 °C
Номинальное напряжение
1000 В
Длина
55,5 мм
Длина
54,4 мм
Ширина
12,2 мм
Высота NS 35/15
62,5 мм
Высота NS 35/7,5
55 мм
Ширина крышки
2,2 мм
Цвет
cерый
Изоляционный материал
ПА 66
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Номинальное сечение
16 мм²
Номинальное напряжение
1000 В
Сечение проводника AWG
16 ... 4
Сечение гибкого провода
1,5 мм² ... 25 мм²
Сечение жесткого провода
1,5 мм² ... 25 мм²
Длина снятия изоляции
14 мм
Калиберная пробка
A7
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
16 ... 4
Максимальный ток нагрузки
89,5 A
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,75 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
1 мм² ... 16 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
1 мм² ... 16 мм²
Момент затяжки
2,5 ... 3 Нм
2 жестких провода одинакового сечения
1 мм² ... 6 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
1 мм² ... 6 мм²
2 гибких провода одинакового сечения
1 мм² ... 6 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
2,43 Вт
Пройденые испытания по ГОСТ IEC 60947-7-1
Присоединительная способность Испытание импульсным выдерживаемым напряжением Испытание электрической прочности изоляции переменным напряжением промышленной частоты Испытание механической прочности выводов колодки Испытание на изгиб Испытание на вытягивание Крепление колодки выводов к основанию Проверка падения напряжения Испытание на превышение температуры Испытание на кратковременно выдерживаемый ток Испытание на температурный износ Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013) Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа
NS 35/7,5 NS 35/15
Резьба винтов
M5
Номинальное сечение AWG
6
Маркировка
 II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
630 В
Страна происхождения
RU
Вес/шт. (без упаковки)
30,273 g
Вес/шт. (с упаковкой)
30,273 g
GTIN
4017918977535
EAC
ID допуска: RU C-DE.AI30.B.01102
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
ID допуска: KEMA04ATEX2048U
