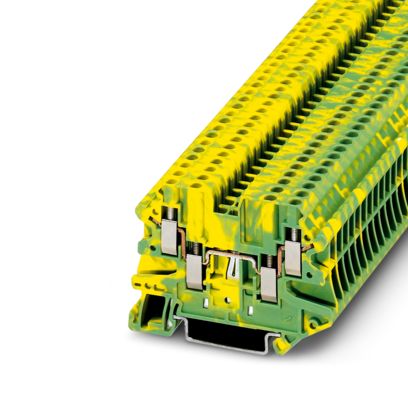

КНВ 2,5-4-РЕ, Клемма заземляющая
-
Артикул:11000082
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:желто-зел.
Проходные клеммы. Номинальное напряжение: 800 В. Номинальный ток: 24 A. Тип подключения: пружинный зажим. Количество точек подсоединения: 2. Сечение: 0,08 мм² - 4 мм². Ширина: 5,2 мм. Цвет: серый. Тип монтажа: NS 35/7,5, NS 35/15. Рабочий температурный диапазон: -60 °C ... +105 °C. Сертификат ТР ТС 012, Страна производства - Россия.
КНВ 2,5-4-РЕ, Клемма заземляющая
Страна производства - РОССИЯ
Проходные клеммы. Номинальное напряжение: 800 В. Номинальный ток: 24 A. Тип подключения: пружинный зажим. Количество точек подсоединения: 2. Сечение: 0,08 мм² - 4 мм². Ширина: 5,2 мм. Цвет: серый. Тип монтажа: NS 35/7,5, NS 35/15. Рабочий температурный диапазон: -60 °C ... +105 °C. Сертификат ТР ТС 012, Страна производства - Россия.
Короткое описание
Клемма заземляющая
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000901
ECLASS-11.0
27141141
Количество точек подключения
4
Категория перенапряжения
III
Количество рядов
1
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Длина
65,4 мм
Длина
46,9 мм
Ширина
5,2 мм
Высота NS 35/15
55 мм
Высота NS 35/7,5
47,5 мм
Ширина крышки
2,2 мм
Цвет
желто-зел.
Изоляционный материал
ПА 66
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Номинальное сечение
2,5 мм²
Сечение проводника AWG
26 ... 12
Сечение гибкого провода
0,14 мм² ... 4 мм²
Сечение жесткого провода
0,14 мм² ... 4 мм²
Длина снятия изоляции
9 мм
Калиберная пробка
A3
Количество точек подключения на ярус
4
Сечение гибкого проводника [AWG]
26 ... 12
Лепесток защитного проводника
есть
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²
Момент затяжки
0,5 ... 0,6 Нм
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Пройденые испытания по ГОСТ IEC 60947-7-2
Присоединительная способность
Испытание импульсным выдерживаемым напряжением
Испытание электрической прочности изоляции переменным напряжением промышленной частоты
Испытание механической прочности выводов колодки
Испытание на изгиб
Испытание на вытягивание
Крепление колодки выводов к основанию
Проверка падения напряжения
Испытание на кратковременно выдерживаемый ток
Испытание на температурный износ
Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013)
Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа
NS 35/7,5
NS 35/15
Резьба винтов
M3
Номинальное сечение AWG
14
Маркировка
II 2 GD Ex eb IIC Gb
Страна происхождения
RU
Вес/шт. (без упаковки)
17,762 g
Вес/шт. (с упаковкой)
18,348 g
GTIN
4046356055451
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
-
