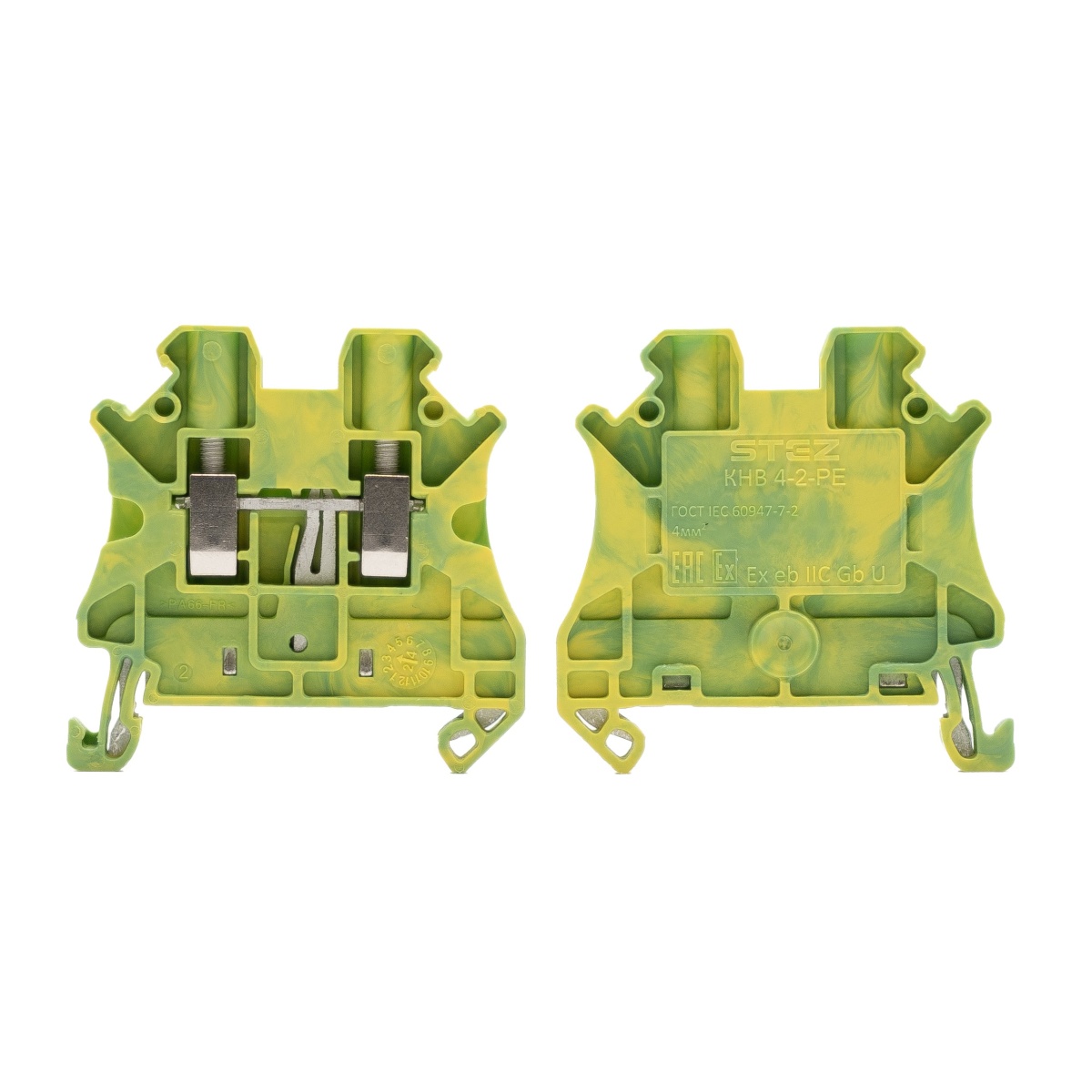

КНВ 4-2-РЕ, Клемма заземляющая

КНВ 4-2-РЕ, Клемма заземляющая
КНВ 4-2-РЕ, Клемма заземляющая
  • Артикул:
    11000012
  • Тип монтажа:
    NS 35/7,5 NS 35/15
  • Цвет:
    желто-зел.
Заземляющая клемма, количество точек подсоединения: 2, тип подключения: винтовые зажимы, сечение: 0,2 мм² - 6 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: желто-зеленый
КНВ 4-2-РЕ, Клемма заземляющая
Технические данные
164 ₽/шт.
На складе
шт. на сумму 8 200 ₽
без НДС
Где я могу приобрести данный товар?
Задать вопрос
Заземляющая клемма, количество точек подсоединения: 2, тип подключения: винтовые зажимы, сечение: 0,2 мм² - 6 мм², тип монтажа: РМ-35/7,5, РМ-35/15, цвет: желто-зеленый
Короткое описание
Клемма заземляющая
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000901
ECLASS-11.0
27141141
Количество точек подключения
2
Категория перенапряжения
III
Количество рядов
1
Открытая боковая стенка
Да
Длина
47,7 мм
Высота
46,9 мм
Ширина
6,2 мм
Высота NS 35/15
55 мм
Высота NS 35/7,5
47,5 мм
Ширина крышки
2,2 мм
Цвет
желто-зел.
Изоляционный материал
ПА 66
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура) -5 °C ... 70 °C
Номинальное сечение
4 мм²
Сечение проводника AWG
26 ... 10
Сечение гибкого провода
0,14 мм² ... 6 мм²
Сечение жесткого провода
0,14 мм² ... 6 мм²
Длина снятия изоляции
9 мм
Калиберная пробка
A4
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
26 ... 10
Лепесток защитного проводника
есть
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 4 мм²
Момент затяжки
0,6 ... 0,8 Нм
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Пройденые испытания по ГОСТ IEC 60947-7-2
Присоединительная способность Испытание импульсным выдерживаемым напряжением Испытание электрической прочности изоляции переменным напряжением промышленной частоты Испытание механической прочности выводов колодки Испытание на изгиб Испытание на вытягивание Крепление колодки выводов к основанию Проверка падения напряжения Испытание на кратковременно выдерживаемый ток Испытание на температурный износ Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013) Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа
NS 35/7,5 NS 35/15
Резьба винтов
M3
Номинальное сечение AWG
12
Маркировка
 II 2 GD Ex eb IIC Gb
Вес/шт. (без упаковки)
12,7 g
Вес/шт. (с упаковкой)
13,382 g
GTIN
4017918960407
Длина упаковки (мм.)
313
Ширина упаковки (мм.)
60
Высота упаковки (мм.)
51.5
Вес упаковки (гр.)
685
Длина, 1 шт. (мм.)
47.7
Ширина, 1 шт. (мм.)
6.2
Высота, 1 шт. (мм.)
47.5
Вес, 1 шт. (гр.)
12.7
EAC
ID допуска: RU C-DE.A*30.B.01742
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
-
Инструкция (pdf)
Техническая информация (pdf)
Чертеж, 3D модель (zip)
3D модель сборки
Каталог СТЭЗ Электротехнические_клеммы
ТР ТС 012 О безопасности оборудования для работы во взрывоопасных средах
Морской регистр РМРС
