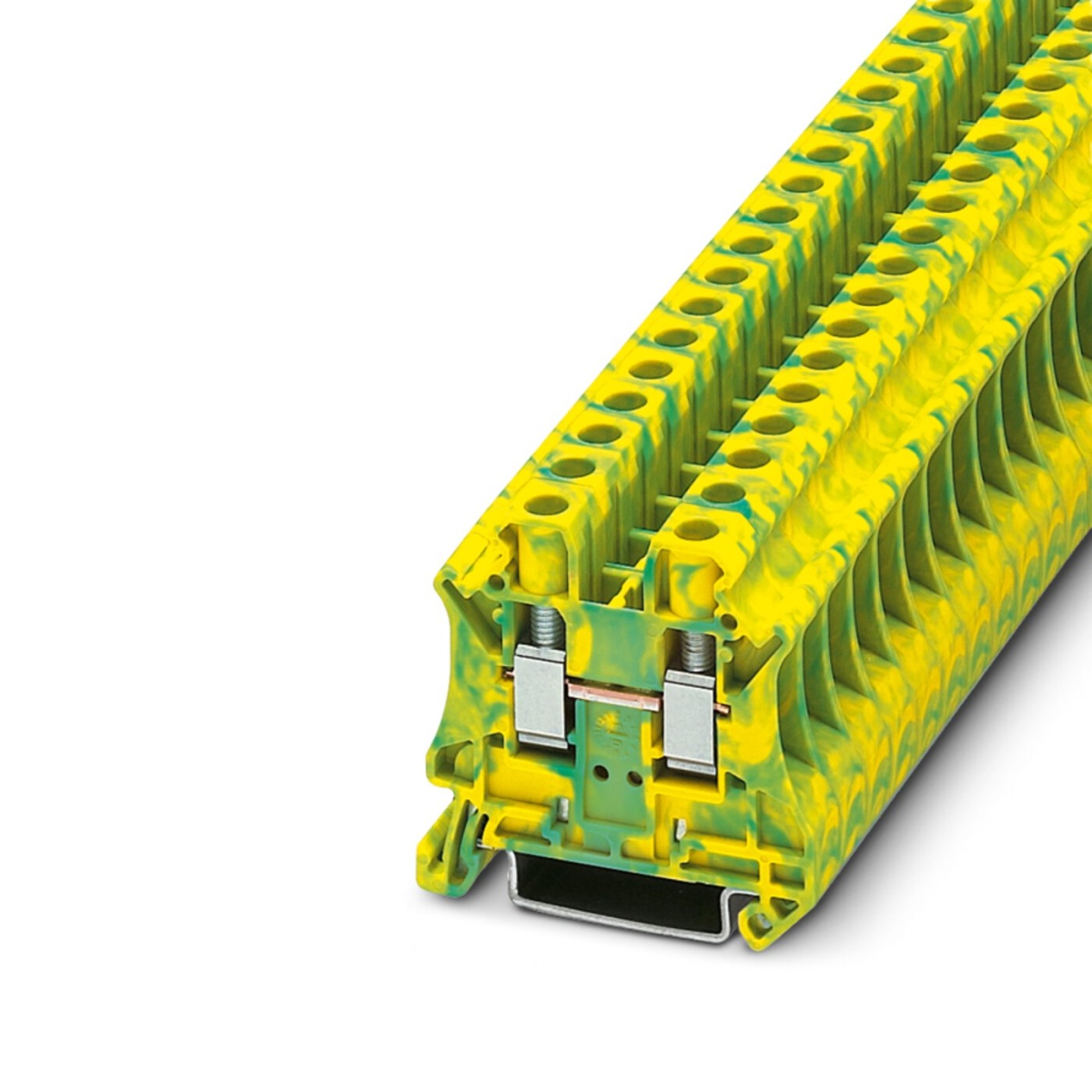

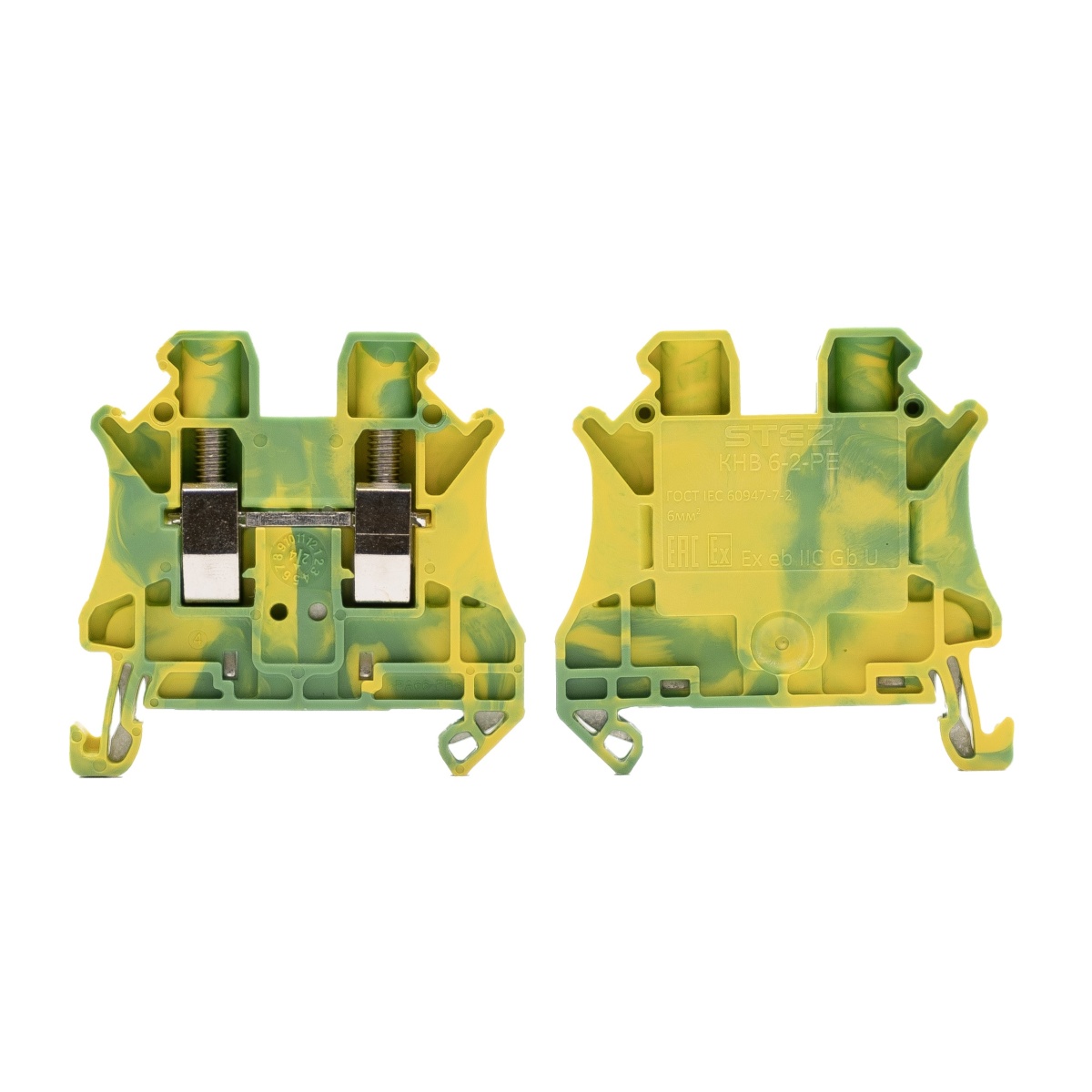

КНВ 6-2-РЕ, Клемма заземляющая
-
Артикул:11000022
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:желто-зел.
Заземляющая клемма, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, cечение: 0,5 мм² - 10 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел. Сертификат СТ-1.
Гарантия: 1 год
Короткое описание
Клемма заземляющая
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000901
ECLASS-11.0
27141141
Количество точек подключения
2
Категория перенапряжения
III
Количество рядов
1
Открытая боковая стенка
Да
Длина
47,7 мм
Высота
46,9 мм
Ширина
8,2 мм
Высота NS 35/15
55 мм
Высота NS 35/7,5
47,5 мм
Ширина крышки
2,2 мм
Цвет
желто-зел.
Изоляционный материал
ПА 66
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура)
-5 °C ... 70 °C
Номинальное сечение
6 мм²
Сечение проводника AWG
24 ... 8
Сечение гибкого провода
0,2 мм² ... 10 мм²
Сечение жесткого провода
0,5 мм² ... 16 мм²
Длина снятия изоляции
10 мм
Калиберная пробка
A5
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
24 ... 8
Лепесток защитного проводника
есть
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,2 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,2 мм² ... 6 мм²
Момент затяжки
1,5 ... 1,8 Нм
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Пройденые испытания по ГОСТ IEC 60947-7-2
Присоединительная способность
Испытание импульсным выдерживаемым напряжением
Испытание электрической прочности изоляции переменным напряжением промышленной частоты
Испытание механической прочности выводов колодки
Испытание на изгиб
Испытание на вытягивание
Крепление колодки выводов к основанию
Проверка падения напряжения
Испытание на кратковременно выдерживаемый ток
Испытание на температурный износ
Испытание игольчатым пламенем
Дополнительные пройденные испытания
Испытание раскаленной проволокой (ГОСТ IEC 60695-2-11-2013)
Защита от поражения электрическим током (ГОСТ EN 50274-2012)
Тип монтажа
NS 35/7,5
NS 35/15
Резьба винтов
M4
Номинальное сечение AWG
8
Маркировка
II 2 GD Ex eb IIC Gb
Вес/шт. (без упаковки)
21,6 g
Вес/шт. (с упаковкой)
22,1 g
Номер артикула
3044157
GTIN
4017918960414
Длина упаковки (мм.)
210
Ширина упаковки (мм.)
100
Высота упаковки (мм.)
50
Вес упаковки (гр.)
1130
Длина, 1 шт. (мм.)
47.7
Ширина, 1 шт. (мм.)
8.2
Высота, 1 шт. (мм.)
47.5
Вес, 1 шт. (гр.)
21.6
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
-
