Маркировка СТЭЗ

Маркировка СТЭЗ

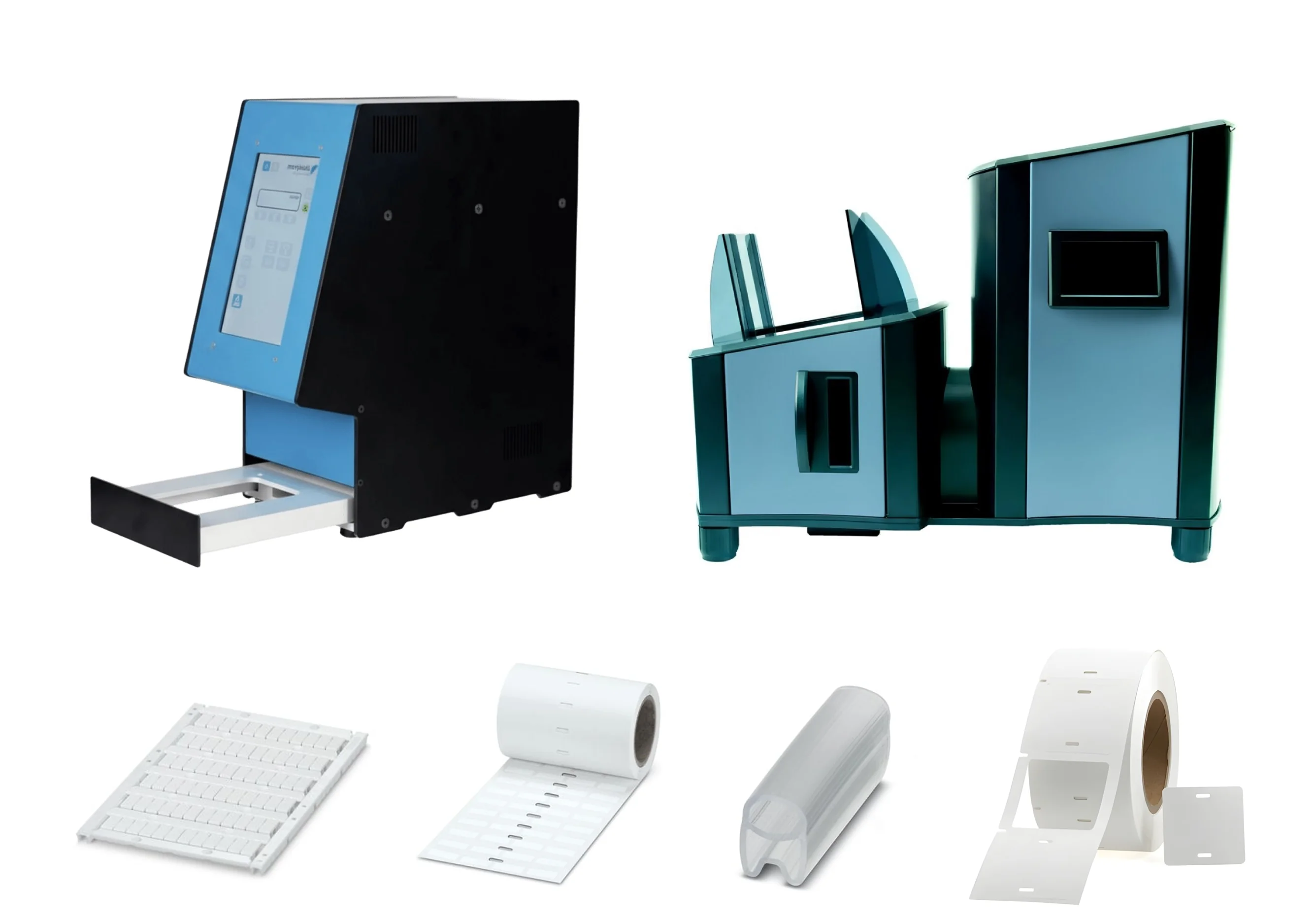

Система маркировки СТЭЗ закрывает полный цикл идентификации в электрощите и на объекте: от маркеров для отдельных проводов до табличек на оборудование и печатающих устройств. Раздел включает четыре группы изделий:

  • Маркировка для клемм и проводов — держатели и маркеры для клеммных модулей и проводников;
  • Маркировка для проводов — маркеры, ленты и держатели для идентификации кабелей;
  • Маркировка для оборудования — таблички для щитов, панелей и промышленного оборудования;
  • Печатающие устройства — принтеры для нанесения маркировки.

Материалы — поликарбонат и ПВХ, рабочий диапазон −40…120 °C. Совместимость с клеммами и аксессуарами остальных линеек СТЭЗ.

Вся маркировка
Маркировка СТЭЗ

Маркировка для клемм

Маркировочные полоски и шильдики для клеммных модулей СТЭЗ и клемм сторонних производителей. Все элементы стандартизированы и совместимы с принадлежностями остальных линеек СТЭЗ:

  • ПМК — подготовленная маркировка клемм для глубокого паза шириной 4,2 · 5,2 · 6,2 · 8,2 · 10,2 мм; полоски по 10 отделяемых табличек с нанесением вдоль и поперёк полосы (цифры 1–100, знаки L1/L2/L3, PE, +/−, земля);
  • ПМКП — подготовленная маркировка для плоского паза (только для клемм серий КНБ и КНЗ);
  • МП-УМК / МП-УМКП — универсальная плоская маркировка, совместимая с клеммами Phoenix, ABB, Siemens, Wago, Klemsan, Weidmüller, Wieland, Legrand;
  • УМК — пустые пластинки под печать проектной маркировки.

Монтаж индивидуальный или сериями в полосках. Материалы — полиамид (PA, V2) и поликарбонат (PC, V0), рабочий диапазон до −40…130 °C. Печать на лазерных принтерах СТЭЗ ЭлектроМарк Лазер 1М / Лазер 3М.

К списку изделий

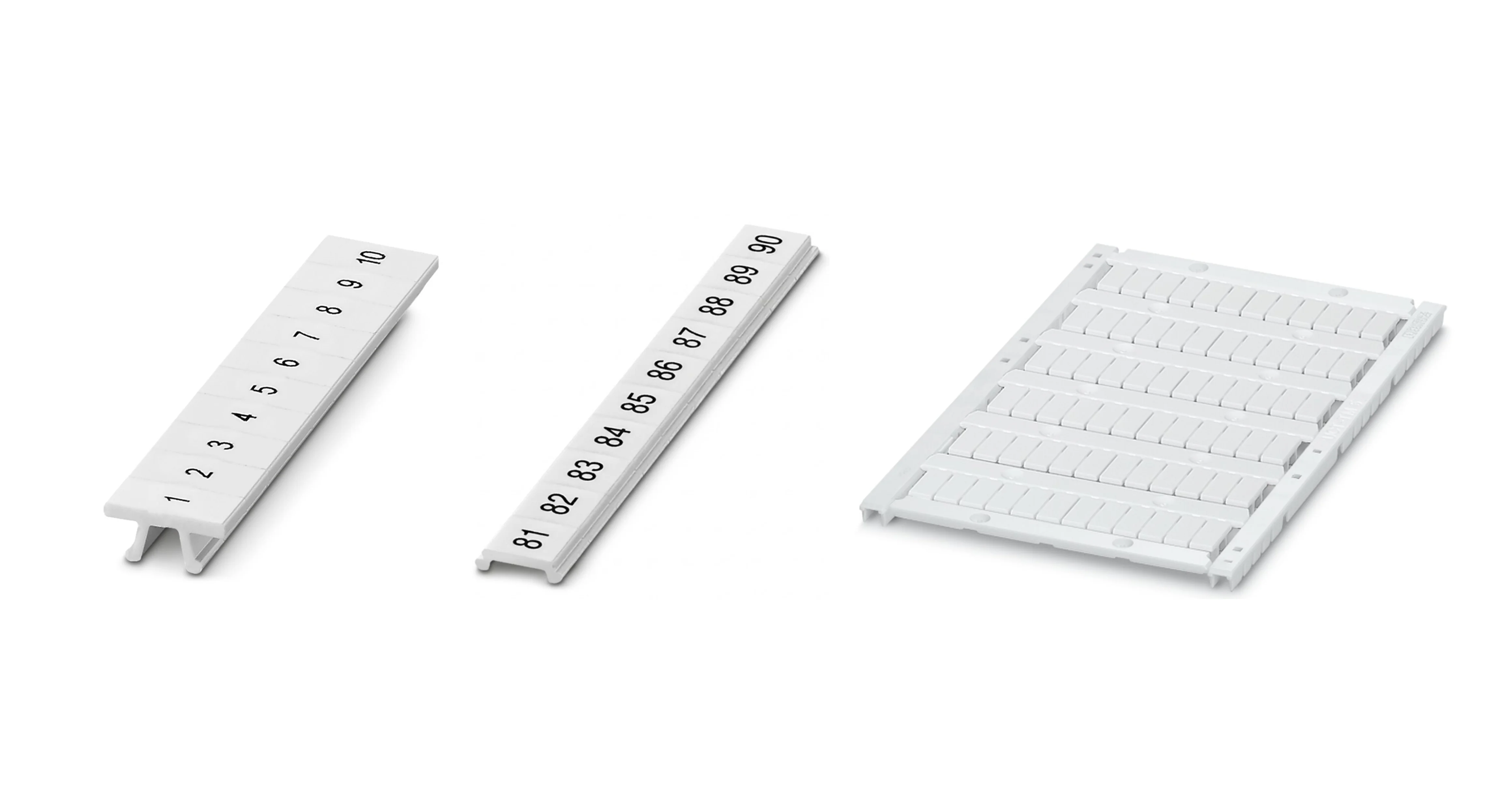

Маркировка для клемм: полоски ПМК · ПМКП · МП-УМК · УМК

Маркировка для проводов

Кабельная маркировка СТЭЗ — держатели, вставные, насаживаемые и защёлкивающиеся таблички под любые сечения и способы крепления:

  • МП-ГМ — прозрачные держатели маркировки для проводников на диаметр 1,3–23 мм, длина таблички 10/12/15/18/23/30 мм (ПВХ, V0, −40…60 °C);
  • МП-ДМ — держатель с креплением кабельной стяжкой;
  • МП-УМП 4 — вставные таблички из поликарбоната для держателей МП-ГМ;
  • МП-УМПН / МП-УМПЗ / МП-УМПЗМ — насаживаемые, защёлкивающиеся и мембранные таблички для прямой маркировки провода;
  • МП-УМП-С — таблички на кабельных стяжках, МП-УМО-О — О-образные, ООП — мягкая лента в катушке.

Позволяет однозначно промаркировать каждую жилу и трассу. Материалы — поликарбонат (PC, V0) и полипропилен, диапазон −40…130 °C. Печать на лазерных и термотрансферных принтерах СТЭЗ ЭлектроМарк.

К списку изделий

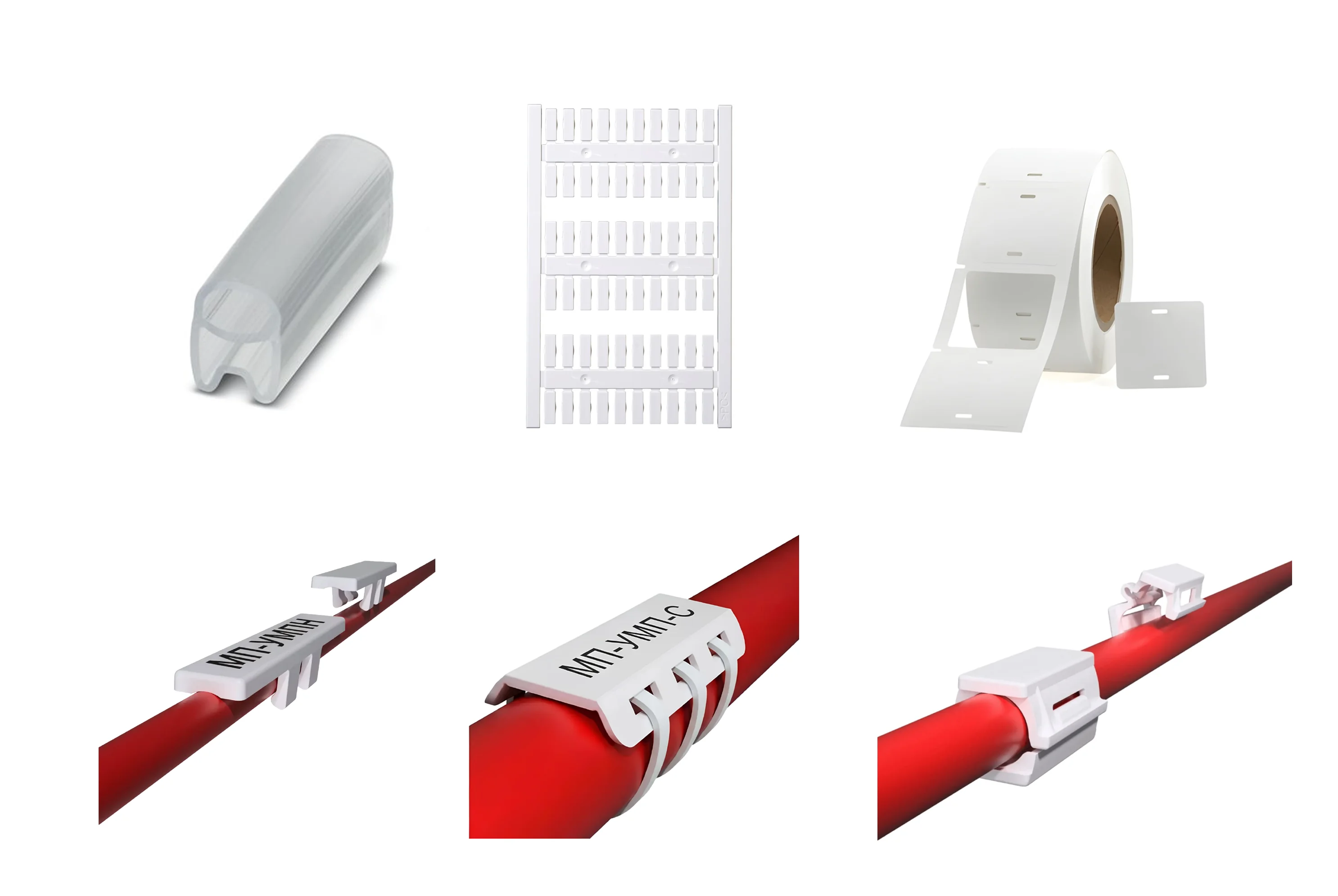

Маркировка для проводов: держатели МП-ГМ · таблички МП-УМП · ООП

Маркировка для оборудования

Приборная маркировка — таблички для щитов, панелей и промышленного оборудования с большим полем под надпись и разными способами крепления:

  • МП-УМО / МП-УМТКО — универсальные поликарбонатные таблички с клейким основанием, размеры от 5×15 до 110×75 мм (PC, V0, −40…130 °C);
  • МП-РМО — самоклеящиеся этикетки из полиэфира в рулоне для термотрансферной печати, стойкие к −40…150 °C.

Помогают обозначить оборудование, органы управления и зоны обслуживания в соответствии с проектной документацией. Печать на лазерных и термотрансферных принтерах СТЭЗ ЭлектроМарк.

К списку изделий

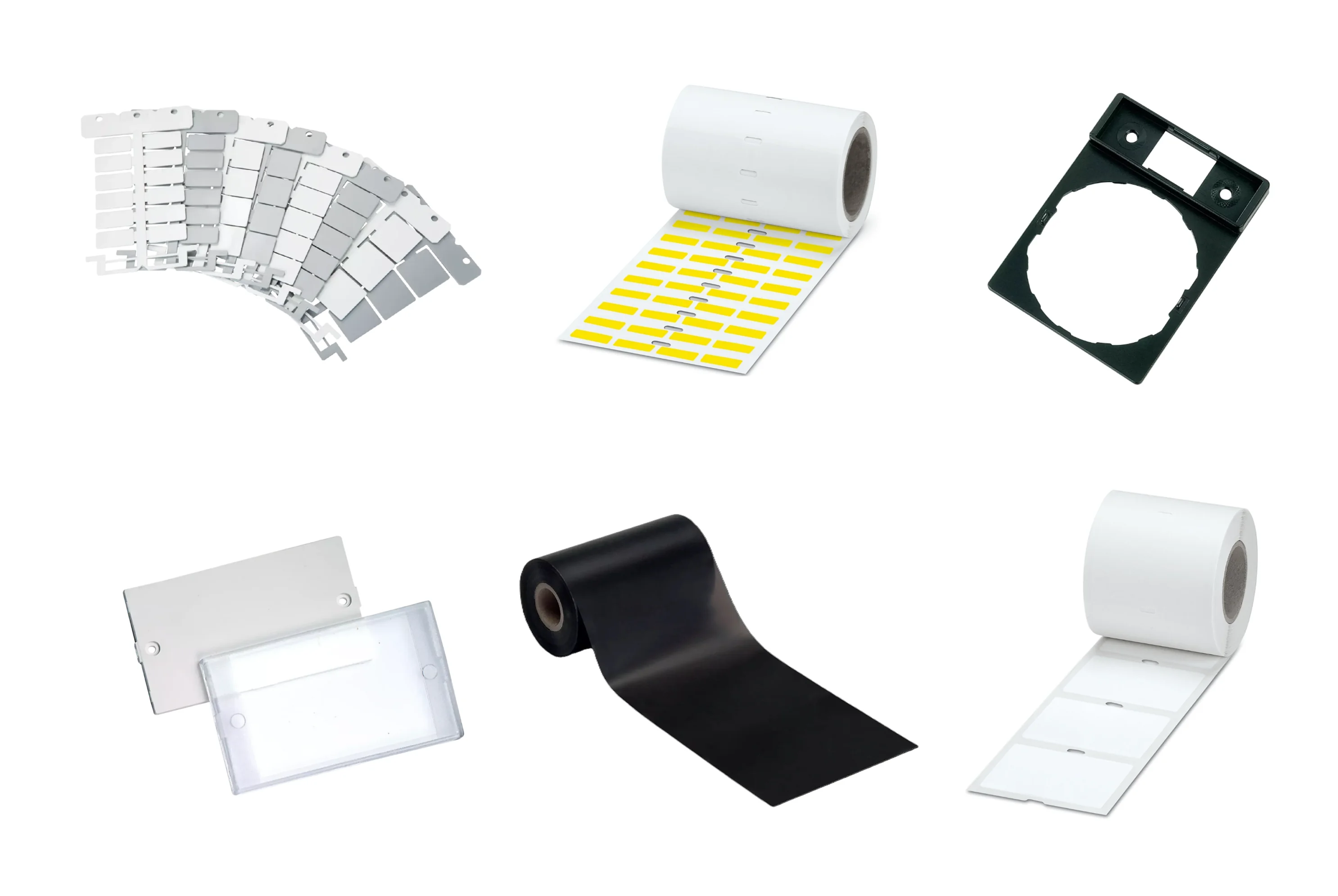

Маркировка для оборудования: таблички МП-УМО · МП-РМО

Материалы

Каталог маркировка СТЭЗ (5 Мб)
