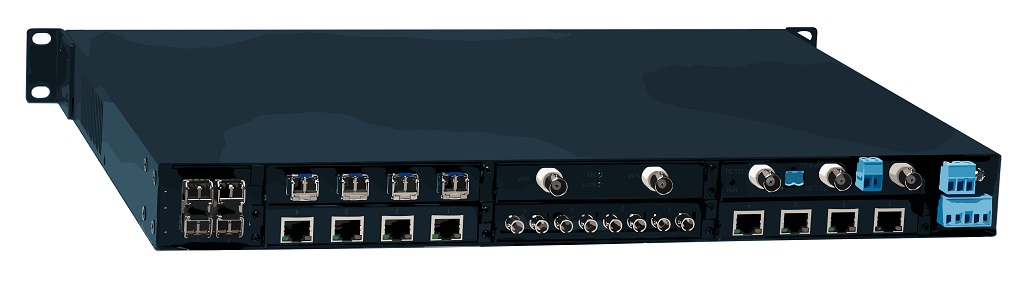

STEZ4700G-CH-L3, Шасси коммутатора
-
Артикул:70010024
Шасси управляемого коммутатора L3, 7 слотов для установки модулей, поддержка до 28 гигабитных портов, без установленных источников питания, поддержка горячей замены источников питания
STEZ4700G-CH-L3, Шасси коммутатора
Шасси управляемого коммутатора L3, 7 слотов для установки модулей, поддержка до 28 гигабитных портов, без установленных источников питания, поддержка горячей замены источников питания
Короткое описание
Шасси коммутатора
Минимальный заказ
1
Норма упаковки
1
Производитель
Ступинский электротехнический завод
Наименование
STEZ4700G-CH-L3
Поддержка PRP/HSR
Да
Поддержка L2/L3
Поддержка L3
Ethernet интерфейсы
Общее количество портов: до 28
Порты 1000 Мбит/с: 28
Технические параметры
Количество очередей QoS 8
Количество VLAN 4 КБ
Количество групп многоадресной рассылки 256
Таблица маршрутизации 8 КБ
Таблица MAC-адресов 16 КБ
Пропускная способность объединительной платы 56 Гбит/с
Задержка коммутации <10 мкс,
Сверхбольшая длина кадра 10 КБ
Интерфейсы
Консольный порт MiniUSB, консольный порт RJ45,
7 слотов для установки интерфейсных плат.
Индикация, сигнальный контакт, DIP-переключатели
Индикатор на передней панели
Run, Alarm, Ring, Lock, PWR1,PWR2,
Индикатор интерфейса: Link/ACT, Speed
Индикатор на задней панели
Индикатор интерфейса: Link/ACT, Speed
Сигнальный контакт: 3-контактная штекерная клемма с шагом 5,08 мм, 250 В переменного тока/220 В постоянного тока макс., 2 А макс., 60 Вт макс.
Требования к питанию
Номинальное напряжение 24VDC, 48VDC, 100-240VAC/110-220VDC,
5-контактная штекерная клемма с шагом 5,08 мм,
Мощность менее 40 Вт,
Защита от перегрузки, защиты от обратной полярности, резервированное питание, горячая замена источников питания
Конструктивные параметры
Материал корпуса - металл
Рассеивание тепла - естественное охлаждение, без вентилятора
Степень защиты IP40
Размеры 482,6 мм × 44 мм × 359,7 мм (Ш×В×Г)
Вес <10 кг
Способ монтажа - монтаж в 19-дюймовую стойку, 1U,
MTBF 360000 ч
Условия окружающей среды
Рабочая температура: -40 °C ... + 75 °C
Температура хранения: -40 °C ... + 85 °C
Относительная влажность: 5-95% без конденсации
Гарантия
2 года
Соответствие промышленным стандартам
Электромагнитная совместимость EMI
FCC CFR47 часть 15, EN55022/CISPR22, класс A
Электромагнитная совместимость EMS
IEC61000-4-2 (ESD)
IEC61000-4-3 (RS)
IEC61000-4-4 (EFT)
IEC61000-4-5 (импульсное напряжение)
IEC61000-4-6 (CS)
IEC61000-4-8 (магнитное поле промышленной частоты)
IEC61000-4-9 (импульсное магнитное поле)
IEC61000-4-10 (затухающие колебания)
IEC61000-4-12 (колебательная волна)
IEC61000-4-16 (синфазная проводимость)
Оборудование
IEC60068-2-6 (вибрация) IEC60068-2-27 (удар)
IEC60068-2-32 (Свободное падение)
Соответствует стандартам IEC61850-3 и IEEE1613
Комплект поставки
Промышленный коммутатор,
Технический паспорт,
Консольный кабель RJ45-DB9
Управление многоадресными рассылками
Поддержка статической многоадресной рассылки,
Поддержка IGMP Snooping,
Поддержка GMRP,
Поддержка управления неизвестной многоадресной рассылкой GOOSE
Коммутация L3
Поддержка статических маршрутов,
Поддержка OSPFv2,
Поддержка RIPv1/v2,
Поддержка VRRP,
Поддержка
Модульное исполнение
Да
Температура окружающей среды (при эксплуатации)
от -40 до 75⁰C
Протоколы диагностики и настройки
Поддержка режимов управления через консоль, Telnet и WEB
Поддержка SNMP v1/v2c/v3, Поддержка IEC61850 MMS, централизованное управление через ПО Stez View,
Поддержка обновления программного обеспечения FTP/TFTP/HTTP,
Поддержка загрузки и скачивания конфигурационных файлов FTP/TFTP/HTTP,
Поддерживаются сигналы тревоги питания, предупреждения о конфликте IP/MAC-адресов, предупреждения об использовании процессора/памяти, состояние соединения порта, предупреждения о трафике порта, коэффициент потери пакетов портов и предупреждения CRC, сигналы тревоги кольцевой топологии,
Поддержка зеркального отображения портов,
Поддержка системного журнала,
RMON, Поддержка LLDP, Поддержка DDM (интерфейс SFP)
Протоколы синхронизации времени
Поддержка NTP, поддержка SNTP
Протоколы управления и фильтрации
Поддержка VLAN, PVLAN,
ARP, прокси-сервера ARP,
Агрегация каналов и балансировка нагрузки,
Управление потоком портов,
Поддержка подавления широковещательных штормов,
Поддержка QinQ,
Поддержка управления MAC-адресами
Протоколы безопасности и управление доступом
Поддержка IEEE802.1X,
HTTPS/SSL,
Поддержка SSH,
Поддержка RADIUS,
Поддержка TACACS+,
Поддержка классификации пользователей,
Поддержка привязки MAC-адреса порта,
Поддержка изоляции портов
Протоколы качества обслуживания
Поддержка приоритетов 802.1p и TOS/DiffServ,
Сопоставление приоритетов, Поддержка планирования очередей SP и WRR,
ACL поддерживается для фильтрации данных на уровнях L2-L4
Протоколы назначения IP адресов
DHCP-сервер/клиент
Длина упаковки (мм.)
590
Ширина упаковки (мм.)
145
Высота упаковки (мм.)
510
Вес упаковки (гр.)
10300
Длина, 1 шт. (мм.)
359.7
Ширина, 1 шт. (мм.)
44
Высота, 1 шт. (мм.)
482.6
Вес, 1 шт. (гр.)
10000
