TRIO-PS-2G/1AC/24DC/10, Источники питания
-
Артикул:2903149
-
Тип подключения:Зажимы Push-in
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке
-
Цвет:зеленый

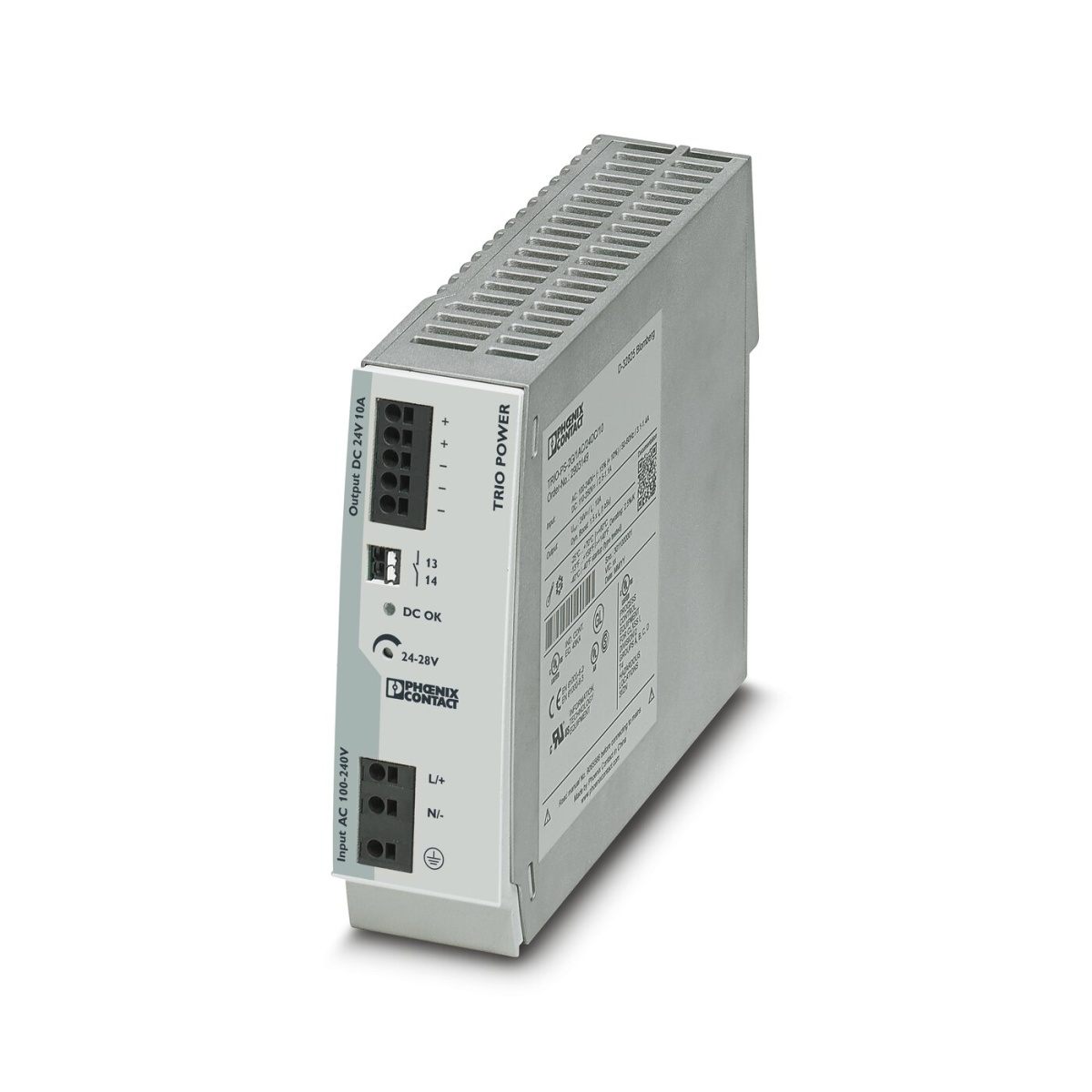

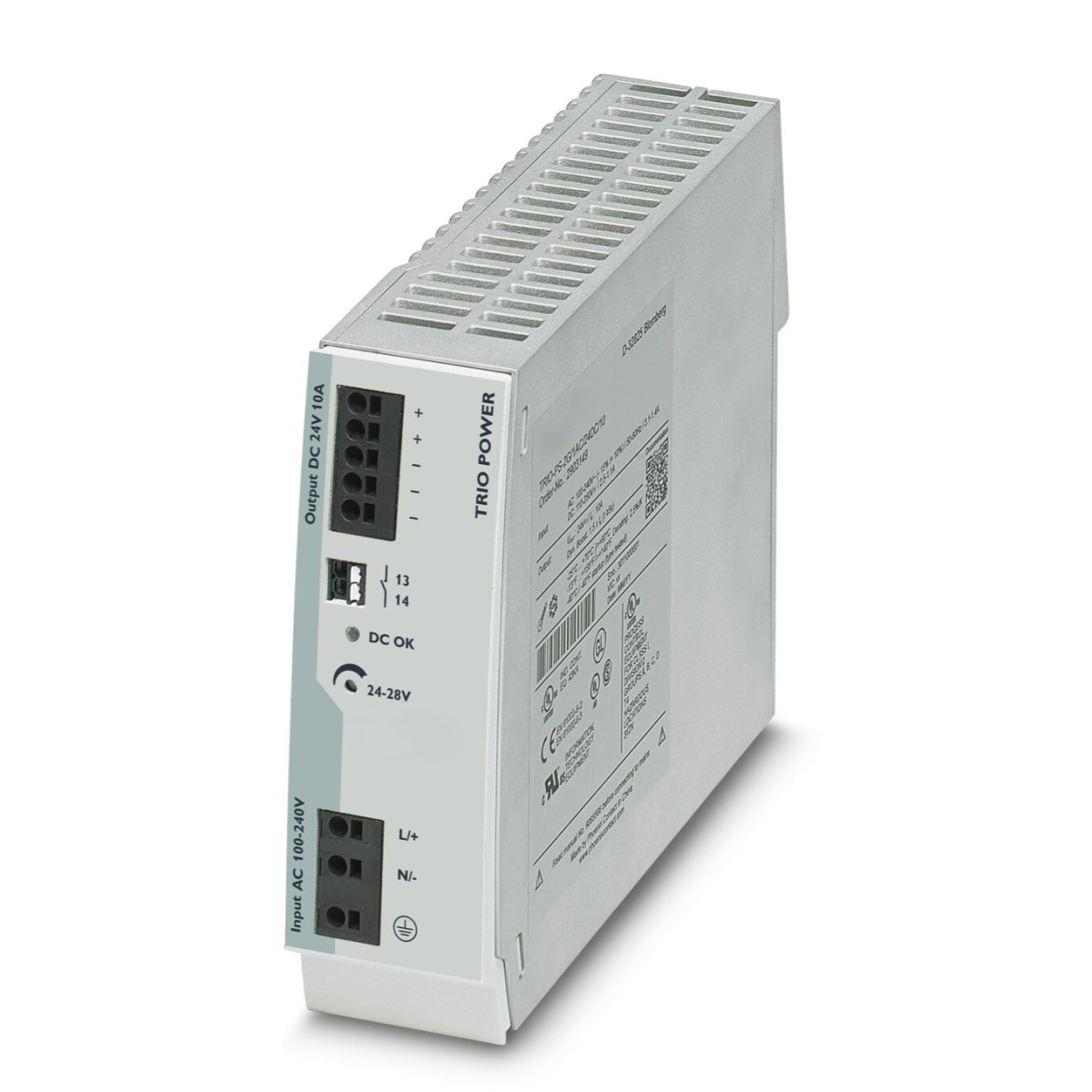

Источник питания TRIO POWER с регулированием в первичной цепи и зажимом push-in для несущей рейки, вход: 1-фазн., выход: 24 В DC / 10 A
TRIO-PS-2G/1AC/24DC/10, Источники питания
Страна производства - КИТАЙ
Источники питания TRIO POWER со стандартным набором функцийИсточники питания серии TRIO POWER с зажимом push-in идеально подходят для применения в машиностроении. Все функции и компактная конструкция одно- и трехфазных модулей оптимально соответствуют высоким требованиям. Надежное питание потребляющих устройств в сложных условиях эксплуатации обеспечивается блоками питания чрезвычайно прочной электрической и механической конструкции.
Короткое описание
Источники питания
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002540
ECLASS-11.0
27040701
Страна происхождения
CN
Вес/шт. (без упаковки)
1 145,9 g
Вес/шт. (с упаковкой)
1 145,9 g
EAC
ID допуска: RU S-DE.BL08.W.00764
cUL Listed
ID допуска: FILE E 199827
Описание продукта
Источники питания TRIO POWER со стандартным набором функцийИсточники питания серии TRIO POWER с зажи
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
КПД
> 91 %
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-6-3
Высота
130 мм
Ширина
42 мм
Глубина
160 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
50 мм / 50 мм
Монтажное расстояние справа/слева
0 мм / 0 мм
Цвет
зеленый
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Материал корпуса
Металл
Номинальное напряжение
24 В DC ±1 %
Длина снятия изоляции
10 мм
8 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Рабочая высота
≤ 5000 м (> 2000 м, изменение хар-к: 10 %/1000 м)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Температура окружающей среды (протестировано по типу запуска)
-25 °C
Условия окружающей среды
Условия окружающей среды
Остаточная пульсация
< 10 мB(ДА) (при номинальном значении)
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор
Тип монтажа
Установка на монтажной рейке
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Защитное покрытие
нет
Указания по монтажу
присоединяемый: горизонтально 0 мм (≤ 40 °C) 10 мм (≤ 70 °C), вертикально 50 мм
Время включения, типовое
< 1 c
Диапазон входных напряжений
100 В AC ... 240 В AC -15 % ... +10 %
110 В DC ... 250 В DC -10 % ... +10 %
Выбор подходящего предохранителя для защиты на входе
6 A ... 16 A (Характеристика B, C, D, K)
Время автономной работы
тип. 15 мс (120 В AC)
тип. 20 мс (230 В AC)
> 15 мс (230 В AC)
Режим DC
Режим DC
Диапазон частот AC
50 Гц ... 60 Гц ±10 %
Стандартное сетевое напряжение
120 В AC
230 В AC
Напряжение включения
> 75 В AC
≥ 95 В DC
Коэффициент мощности (cos phi)
093
Тип напряжения питания
AC/DC
Рассеиваемая мощность, номинальная нагрузка, макс.
< 25 Вт
Диапазон настройки выходного напряжения (USet)
24 В DC ... 28 В DC (постоянной мощности)
Сигнал: DC OK
Сигнал: DC OK
Динамический Boost (IDyn.Boost)
15 A (5 с)
Номинальный ток на выходе (IN)
10 A
Выходная мощность
240 Вт
360 Вт
Возможность последовательного подключения
да
Изменение хар-к
> 60 °C ... 70 °C (2,5 % / K)
Защищен от короткого замыкания
да
Возможность параллельного подключения
да, резервирование и повышение мощности
Максимальное напряжение переключения
30 В AC/DC
Вход / выход
асимметричный
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
Требования по ЭМС к степени эмиссии помех
EN 61000-6-3
EN 61000-6-4
Разряд между контактами
6 кВ (Уровень контроля 4)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
8 кВ (Уровень контроля 4)
Излучение помех
EN 55011 (EN 55022)
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2:2005
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
10 В/м (Уровень контроля 3)
Виды подачи сигнала
СИД
Cухой сигнальный контакт
Наименование, сигнализация
DC OK
Сигнальный выход: Светодиодный индикатор состояния
Сигнальный выход: Светодиодный индикатор состояния
Индикатор состояния
LED
Стандарт - безопасная изоляция
DIN VDE 0100-410
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 4г, 90 мин..
