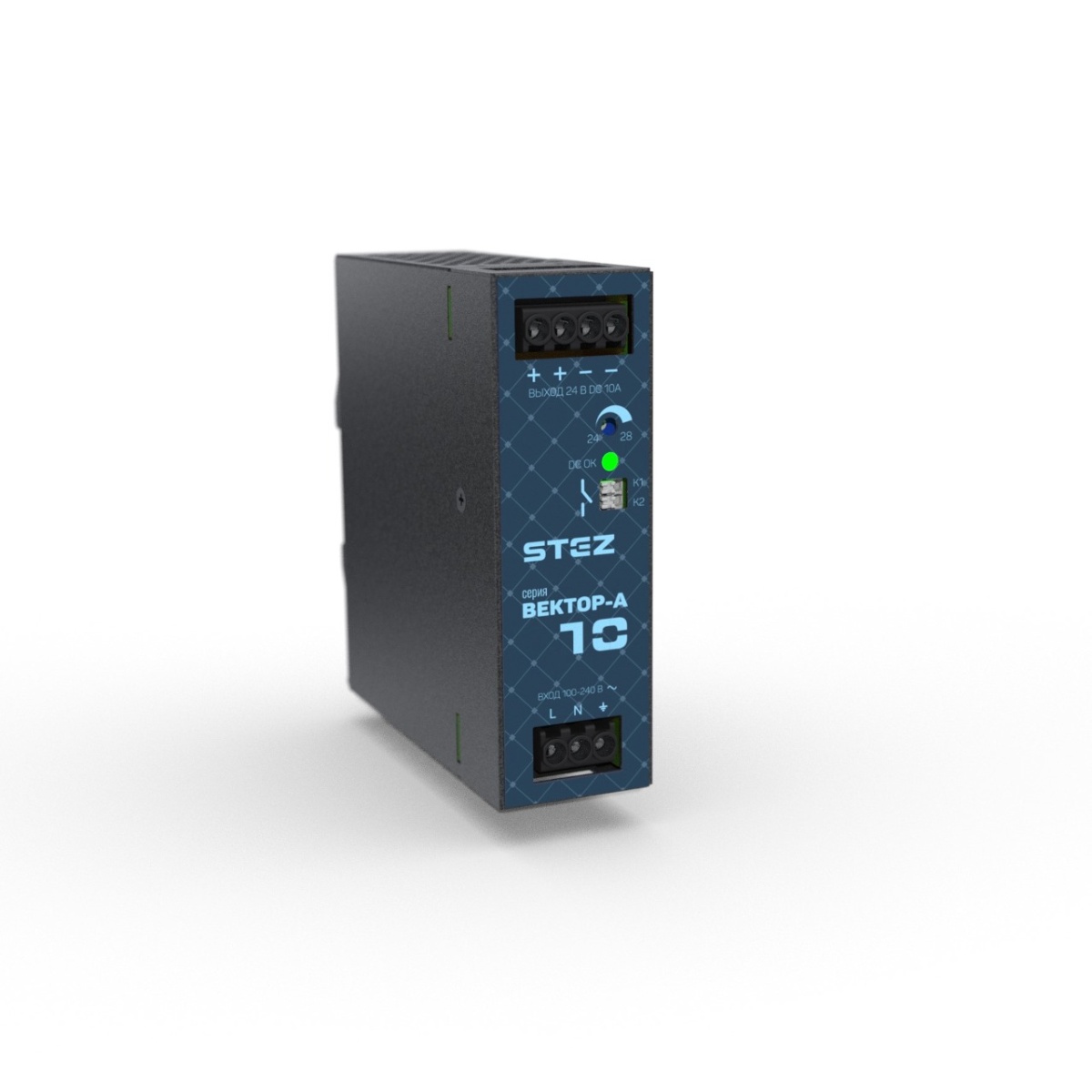

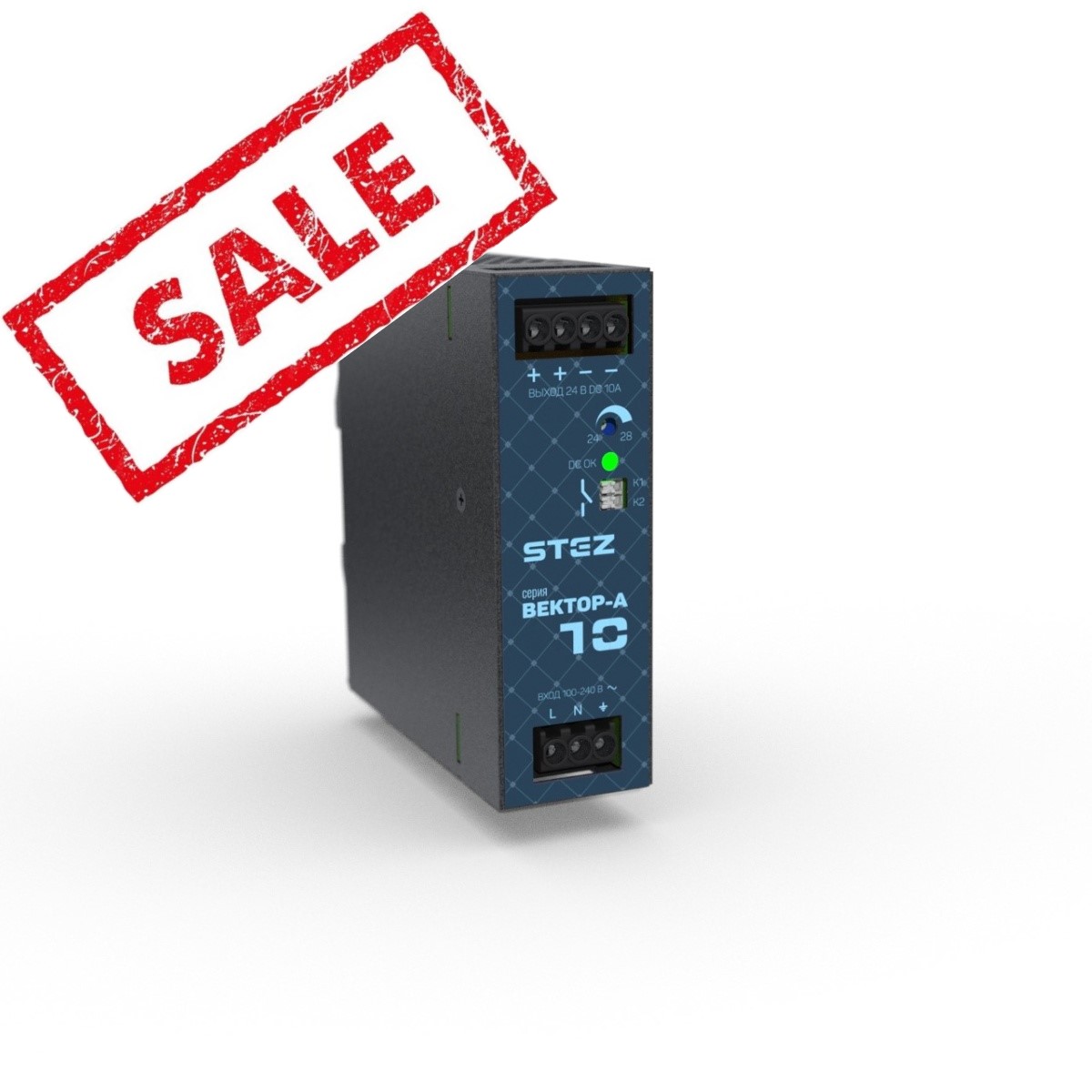

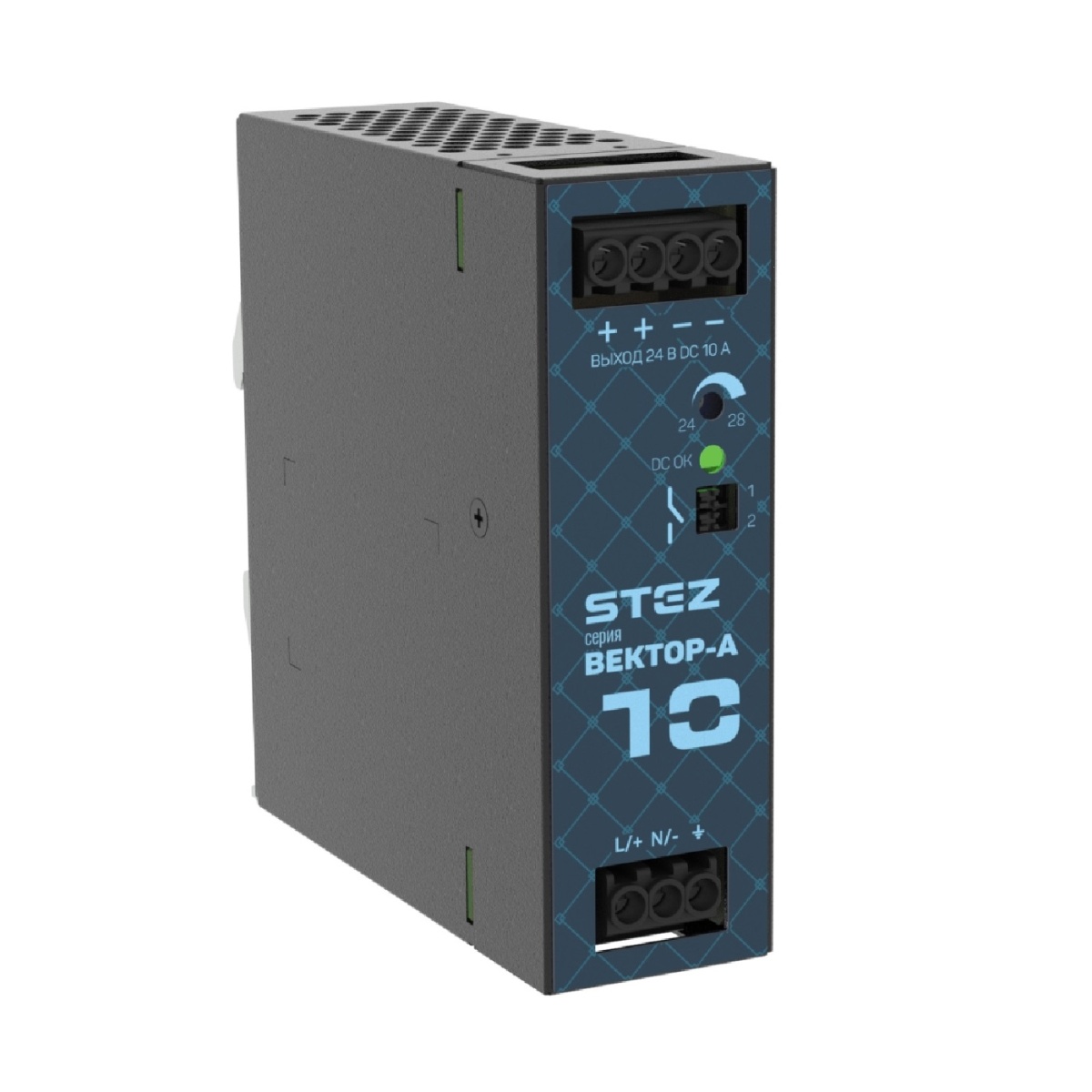

ВЕКТОР-А-БП-1AC/24DC/10, Источник питания
-
Артикул:50100003
-
Тип подключения:Винтовые зажимы
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке
-
Цвет:черный
Источник питания ВЕКТОР с регулированием в первичной цепи, для установки на несущую рейку, вход: 1-фазный 230В AC/DC, выход: 24В DC/10А
ВЕКТОР-А-БП-1AC/24DC/10, Источник питания
Страна производства - РОССИЯ
Импульсный источник питания на DIN рейку, Uвх=230 В AC/DC, Uвых=24 В DC, Iвых=10 А
Короткое описание
Источник питания
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002540
ECLASS-11.0
27040701
Тип подключения
Винтовые зажимы
Материал корпуса
Металл
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
КПД
> 91 %
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-6-3
Высота
123,6 мм
5,177 "
Ширина
50 мм
Глубина
116,65 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
50 мм / 50 мм
Монтажное расстояние справа/слева
0 мм / 0 мм
Цвет
черный
Материал корпуса
Металл
Номинальное напряжение
24 В DC ±1 %
Длина снятия изоляции
10 мм
8 мм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Рабочая высота
≤ 5000 м (> 2000 м, изменение хар-к: 10 %/1000 м)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Температура окружающей среды (протестировано по типу запуска)
-25 °C
Условия окружающей среды
Условия окружающей среды
Остаточная пульсация
< 10 мB(ДА) (при номинальном значении)
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор
Тип монтажа
Установка на монтажной рейке
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Защитное покрытие
нет
Указания по монтажу
присоединяемый: горизонтально 0 мм (≤ 40 °C) 10 мм (≤ 70 °C), вертикально 50 мм
Время включения, типовое
< 1 c
Диапазон входных напряжений
100 В AC ... 240 В AC -15 % ... +10 %
110 В DC ... 250 В DC -10 % ... +10 %
Выбор подходящего предохранителя для защиты на входе
6 A ... 16 A (Характеристика B, C, D, K)
Время автономной работы
тип. 15 мс (120 В AC)
тип. 20 мс (230 В AC)
> 15 мс (230 В AC)
Режим DC
Режим DC
Диапазон частот AC
50 Гц ... 60 Гц ±10 %
Стандартное сетевое напряжение
120 В AC
230 В AC
Напряжение включения
> 75 В AC
≥ 95 В DC
Коэффициент мощности (cos phi)
093
Тип напряжения питания
AC/DC
Рассеиваемая мощность, номинальная нагрузка, макс.
< 25 Вт
Диапазон настройки выходного напряжения (USet)
24 В DC ... 28 В DC (постоянной мощности)
Сигнал: DC OK
Сигнал: DC OK
Динамический Boost (IDyn.Boost)
15 A (5 с)
Номинальный ток на выходе (IN)
10 A
Выходная мощность
240 Вт
360 Вт
Возможность последовательного подключения
да
Изменение хар-к
> 60 °C ... 70 °C (2,5 % / K)
Защищен от короткого замыкания
да
Возможность параллельного подключения
да, резервирование и повышение мощности
Максимальное напряжение переключения
30 В AC/DC
Вход / выход
асимметричный
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
Требования по ЭМС к степени эмиссии помех
EN 61000-6-3
EN 61000-6-4
Разряд между контактами
6 кВ (Уровень контроля 4)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
8 кВ (Уровень контроля 4)
Излучение помех
EN 55011 (EN 55022)
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2:2005
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
10 В/м (Уровень контроля 3)
Виды подачи сигнала
СИД
Cухой сигнальный контакт
Наименование, сигнализация
DC OK
Сигнальный выход: Светодиодный индикатор состояния
Сигнальный выход: Светодиодный индикатор состояния
Индикатор состояния
LED
Стандарт - безопасная изоляция
DIN VDE 0100-410
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 4г, 90 мин..
Страна происхождения
RU
Длина упаковки (мм.)
170
Ширина упаковки (мм.)
44
Высота упаковки (мм.)
165
Вес упаковки (гр.)
690
Длина, 1 шт. (мм.)
116.8
Ширина, 1 шт. (мм.)
40
Высота, 1 шт. (мм.)
123.6
Вес, 1 шт. (гр.)
640
EAC
ID допуска: RU S-DE.BL08.W.00764
cUL Listed
ID допуска: FILE E 199827
